3.9.6.1 Datos técnicos
3
3.9.6.2 Número de cargadores superficiales por cada posición y máquina automática
3.9.6.3 Utilizar soporte para cargadores superficiales en el carro de componentes
de la serie-X
→ Coloque las dos guías de deslizamiento delanteras (pos. 1 en la Fig. 3.9 - 18, página 189) del
soporte sobre el elemento auxiliar de entrada (pos. 6 en la Fig. 3.9 - 18
, página 189).
→ Empuje hacia delante el soporte a lo largo de los perfiles guía (pos. 7 en la Fig. 3.9 - 18
, página
189
). El soporte se desliza con las guías delanteras (pos. 1) y traseras (pos. 2 en la Fig. 3.9 -
18, página 189) sobre los perfiles guía.
→ Siga empujando el soporte, hasta que desaparezcan los dos perno de centrar "delante" (pos.
4 en la Fig. 3.9 - 18
, página 189) en los agujeros de centrado (pos. 10 en la Fig. 3.9 - 18, página
189
).
→ Observe en ello los dos pernos de centrar "atrás" (pos. 3 en la Fig. 3.9 - 18
, página 189) del
soporte. Estos deben deslizarse sin problema en las entalladuras (pos. 8 en la Fig. 3.9 - 18
,
página 189
) de la regleta de centrado.
→ En la posición tope del soporte encajan los trinquetes de bloqueo (pos. 9 en la Fig. 3.9 - 18
,
página 189
) en los rodillos de bloqueo (pos. 5) del soporte.
3
El soporte para cargadores superficiales puede bloquearse y desbloquearse a través de la inter-
faz del usuario. Por esta razón es posible un cambio de soporte durante el servicio de colocación
sin necesidad de interrupción.
Dimensiones (longitud x ancho x altura) 429 mm x 376 mm x 200 mm
Ocupación de posiciones en la mesa de compo-
nentes
32 posiciones
a
a) En las 8 posiciones restantes se pueden colocar alimentadores-X. En la utilización de regletas de bloqueo y
fijación se reduce el número de posiciones a 6 debido a la palanca de fijación que sobresale lateralmente.
Posible posición en las máquinas automáticas de
la serie-X
Posiciones 2 y 4
Software
Software de la estación a partir de SR.601.xx
Sistema programado a partir de SIPLACE Pro 3.0
Gama de cabezales de colocación TwinHead, C&P6, C&P12
Estación de colocación Posición 2 Posición 4
X4 1 1
X3 2 1
X2 2 2
Instrucciones de servicio SIPLACE Serie-X 3 Datos técnicos de la máquina automática
A partir de la versión de software SR.605.xx 3.9 Alimentadores-X para el carro de componentes de la serie-X SIPLACE
Edición 07/2008 ES
189
ADVERTENCIA 3
Observe las indicaciones de seguridad para la ocupación de posiciones en el apartado 2.6.5.1
,
página 87.
3

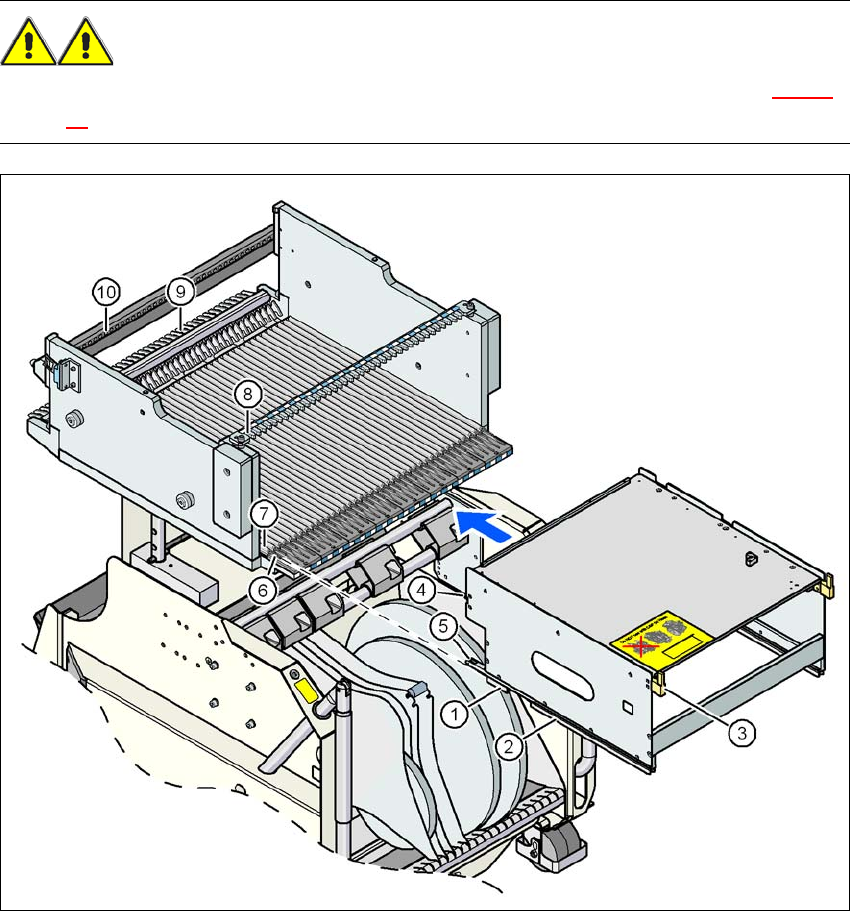

Fig. 3.9 - 18 Soporte para cargadores superficiales en el carro de componentes de la serie-X
(1) Guía de deslizamiento delantera (6) Elemento auxiliar de entrada
(2) Guía de deslizamiento trasera (7) Carril de deslizamiento (perfil - Omega)
(3) Perno de centrar "atrás" (8) Entalladura en la regleta de centrado para el
alojamiento del perno de centrado "atrás"
(4) Perno de centrar "delante" (9) Trinquetes de bloqueo
(5) Rueda de bloqueo (10) Agujeros de centrado en la mesa de compo-
nentes para el alojamiento del perno de cen-
trado "delante"
3 Datos técnicos de la máquina automática Instrucciones de servicio SIPLACE Serie-X
3.10 Alimentadores-S para el carro de componentes SIPLACE HF A partir de la versión de software SR.605.xx
Edición 07/2008 ES
190
3.10 Alimentadores-S para el carro de componentes
SIPLACE HF
Para la puesta a disposición de los diferentes tipos de componentes la máquina automática dis-
pone actualmente de los siguientes alimentadores :
3.10.1 Alimentadores de cinta
– Alimentador 8 mm S II
– Alimentador 3 x 8 mm S
– 3 x 8 mm alimentador S para componentes 0201/0402 en cinta de papel
– 3 x 8 mm alimentador S SL
a
a partir componentes 0201 en cinta de papel o cinta Blister
– Alimentador-S para 12/16 mm 24/32 mm, 44 mm, 56 mm, 72 mm y 88 mm
– Alimentador-S DP para bolsas profundas, 24/32 mm, 44 mm y 56 mm
3.10.2 Otros alimentadores
– Alimentador lineal vibratorio, tipo 3
– Alimentador Bulkcase
– Alimentador Surftape para 8 mm, 12 mm y 16 mm
– Sujeción para cargadores superficiales
3.10.3 Descripción
Con estos alimentadores pueden manipularse todos los componentes de las formas de embalaje
comunes, como p.ej. a granel, cargador de barras y componentes en cinta.
Una característica sobresaliente del sistema modular de puesta a disposición de componentes
es su alta flexibilidad, como por ejemplo el ajuste del paso de transporte en el alimentador. Con
los alimentadores de cinta puede manipularse cinta de papel o cinta-Blister. Una pequeña gama
de los tipos de alimentador es suficiente para poder dotar un amplio espectro de tipos de compo-
nentes.
Con la ayuda de reconocimiento de posición de los alimentadores se puede determinar de forma
exacta la posición de recogida de los componentes. El reconocimiento de posición se ejecuta de
forma automática en cada cambio de alimentador o del carro de componentes.
El cambio o reemplazo de los alimentadores puede realizarlo de forma fácil incluso personal sin
experiencia.
a) SL = Shutterless, es decir sin cubierta de componentes
