4 Instalación y puesta en servicio Instrucciones de servicio SIPLACE Serie-X 4.3 Instalación de la máquina automática A partir de la versión de software SR.605.xx Edición 07/2008 ES 268 → Desmonte las cubiertas de cables…
Instrucciones de servicio SIPLACE Serie-X 4 Instalación y puesta en servicio
A partir de la versión de software SR.605.xx 4.3 Instalación de la máquina automática
Edición 07/2008 ES
267
4.3.6 Montar el transporte de salida
4.3.6.1 Herramientas
– Llave de espigón hexagonal, DIN 911, juego
– Destornillador para tornillos de cabeza ranurada en cruz, dimensiones 1
4.3.6.2 Montaje
4

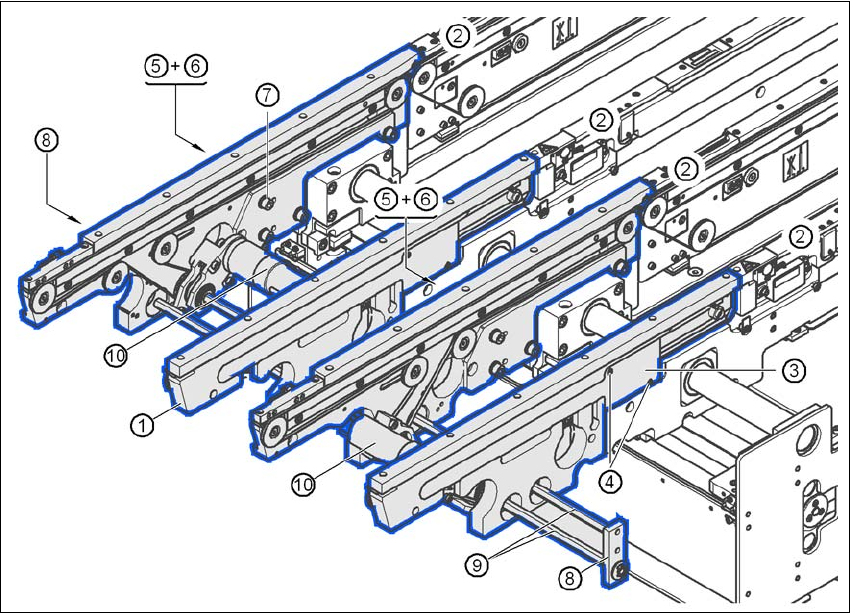

Fig. 4.3 - 7 Transporte de salida - transporte doble
(1) Parte lateral, transporte de salida
(2) Parte lateral, transporte de procesamiento 2
(3) Cubierta de cables 20 x 200
(4) Tornillo avellanado, ISO 7046, M 3x6, 2 Unid. por cada cubierta de cables
(5) Cubierta de cables 20 x 310
(6) Tornillo cilíndrico DIN 912, M 3x5, 1 Unid. por cada cubierta de cables
(7) Tornillo cilíndrico DIN 912, M 6x16, y arandela, 4 Unid. por cada parte lateral
(8) Guía - árbol hexagonal
(9) Árbol hexagonal (transporte sencillo: uno, transporte doble: dos)
(10) Unidad motriz
4 Instalación y puesta en servicio Instrucciones de servicio SIPLACE Serie-X
4.3 Instalación de la máquina automática A partir de la versión de software SR.605.xx
Edición 07/2008 ES
268
→ Desmonte las cubiertas de cables (pos. 3 y 5 en la Fig. 4.3 - 7, página 267) de la parte lateral
(pos. 1 en la Fig. 4.3 - 7
, página 267) del transporte de salida.
→ Coloque con cuidado la parte lateral (pos. 1 en la Fig. 4.3 - 7
, página 267) al lado de la parte
lateral del transporte de procesamiento (pos. 2 en la Fig. 4.3 - 7
, página 267).
CUIDADO 4
Observe no cizallar ningún cable de las barreras de luz o de los motores de accionamiento.
→ Fije cada parte lateral con 4 tornillos cilíndricos M 6x16 y las correspondientes arandelas
(pos. 7 en la Fig. 4.3 - 7
, página 267).
→ Conecte los cables eléctricos de las barreras de luz y de los motores de accionamiento.
→ Fije las cubiertas de cables (pos. 3 y 5 en la Fig. 4.3 - 7
, página 267).
→ Introduzca el árbol hexagonal (pos. 9 en la Fig. 4.3 - 7
, página 267) en la unidad motriz (pos.
10 en la Fig. 4.3 - 7
, página 267).
→ Observe que la guía del árbol hexagonal (pos. 8 en la Fig. 4.3 - 7
, página 267) siempre indi-
que hacia la parte lateral del transporte, en la que está fija la unidad motriz (pos. 10 en la Fig.
4.3 - 7
, página 267).
4.3.7 Montar el grupo adosado del lado de salida de TCI
4.3.7.1 Herramientas
– Llave de espigón hexagonal, DIN 911, juego
– Llave de la máquina
Instrucciones de servicio SIPLACE Serie-X 4 Instalación y puesta en servicio
A partir de la versión de software SR.605.xx 4.3 Instalación de la máquina automática
Edición 07/2008 ES
269
4.3.7.2 Montaje
4
Fig. 4.3 - 8 Montar el grupo adosado del lado de salida de TCI
(1) Grupo adosado
(2) Puertas
(3) Tornillo cilíndrico DIN 912, M 6x16 y arandela
(4) Conexión de puesta a tierra
(5) Tapa del transporte
(6) Chapa lateral, desmontada
(7) Regleta de encaje
(8) Unidad de ejes portales 1 y 3 (X2), unidad de ejes portal 3 (X3) ó unidad de ejes portales 2
y 3 (X4)
