6 Ampliaciones de estación Instrucciones de servicio SIPLACE Serie-X 6.14 Tapa del alimentador (alimentador-S) A partir de la versión de software SR.605.xx Edición 07/2008 ES 448 6.14 T ap a del aliment ador (aliment ado…
Instrucciones de servicio SIPLACE Serie-X 6 Ampliaciones de estación
A partir de la versión de software SR.605.xx 6.13 Apoyos de espigas magnéticas
Edición 07/2008 ES
447
6.13 Apoyos de espigas magnéticas
Artículo N° 00119680-xx Apoyos de espigas magnéticas HS/HF/X/serie-D
Las tarjetas de circuitos impresos anchas tiene la tendencia a flexionarse elásticamente durante
la colocación, así que en determinadas circunstancias los componentes no se colocan con la pre-
cisión deseada. Las tarjetas de circuitos impresos abombadas influyen también en la precisión de
colocación. Con el posicionamiento de apoyos de espigas magnéticas en la mesa elevadora se
puede eliminar fácilmente este problema.
6
Fig. 6.13 - 1 Apoyos de espigas magnéticas
6 Ampliaciones de estación Instrucciones de servicio SIPLACE Serie-X
6.14 Tapa del alimentador (alimentador-S) A partir de la versión de software SR.605.xx
Edición 07/2008 ES
448
6.14 Tapa del alimentador (alimentador-S)
Artículo N° 00119610-xx Tapa del alimentador HF/X/D3 para las posiciones 2 ó 4
Artículo N° 00119633-xx Tapa del alimentador HF/X/D3 para las posiciones 1 ó 3
La tapa del alimentador se instala sobre el área de alimentación de componentes. Esta debe evi-
tar una colisión del cabezal con un sujetador que sobresalga de un alimentador por no haber sido
enclavado de forma correcta. Además, por medio de la tapa del alimentador puede excluirse que
la cara frontal del alimentador acceda al área de desplazamiento del cabezal de colocación a
causa de un manejo incorrecto.
6

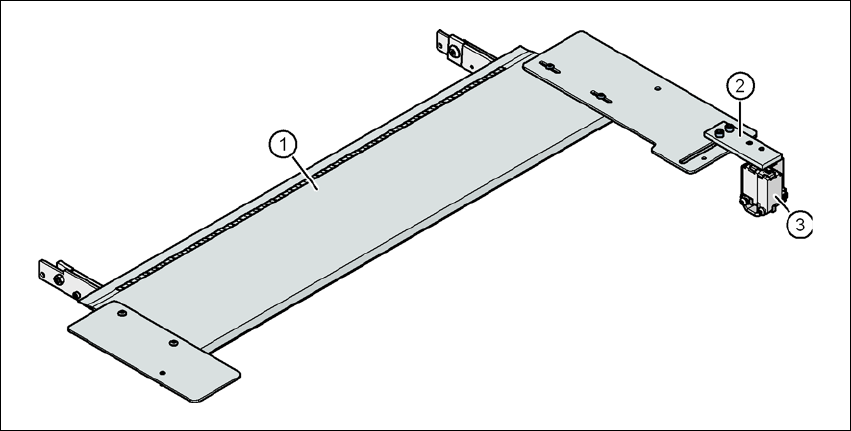

Fig. 6.14 - 1 Tapa del alimentador para las posiciones 1 y 3
(1) Tapa del alimentador
(2) Bloqueo mecánico
(3) Interruptor en el circuito de PARADA DE EMERGENCIA
El interruptor de la tapa del alimentador se inserta en bucle en el circuito de PARADA DE EMER-
GENCIA. La tapa del alimentador debe bloquearse mecánicamente. Con ello el interruptor cierra
el circuito de PARADA DE EMERGENCIA.
Instrucciones de servicio SIPLACE Serie-X 6 Ampliaciones de estación
A partir de la versión de software SR.605.xx 6.15 Sensor de componentes para el cabezal Collect&Place de 12 segmentos
Edición 07/2008 ES
449
6.15 Sensor de componentes para el cabezal
Collect&Place de 12 segmentos
Artículo N° 00118021-xx Sensor de componentes para el cabezal C&P de 12 segmentos
6
Fig. 6.15 - 1 Cabezal Collect&Place de 12 segmentos con sensor de componentes
(1) Cabezal Collect&Place de 12 segmentos
(2) Sensor de componentes
