Instrucciones de servicio SIPLACE Serie-X 6 Ampliaciones de estación
A partir de la versión de software SR.605.xx 6.1 Cambiador de pipetas
Edición 07/2008 ES
379
INDICACIÓN 6
– Desplace la placa de retención a la posición "Cargador bloqueado".
– Antes de utilizar el cargador ajústelo de forma que los pernos de centrado (pos. 2 y 6 en la
Fig. 6.1 - 6
, página 378) puedan deslizarse en los agujeros de centrado y en el agujero
oblongo (pos. 6 en la Fig. 6.1 - 6, página 378).
→ Deposite el cargador sobre las bolas del botón de presión (pos. 5 en la Fig. 6.1 - 6
, página
378
).
→ Presione el cargador de forma homogénea hacia abajo de forma que las bolas de los botones
de presión encajen al mismo tiempo en todos los botones de presión.
6.1.1.9 Reconocimiento de posición
Cada cargador del cambiador de pipetas tiene dos marcas, una para determinar la posición y una
para determinar la posición angular.
6

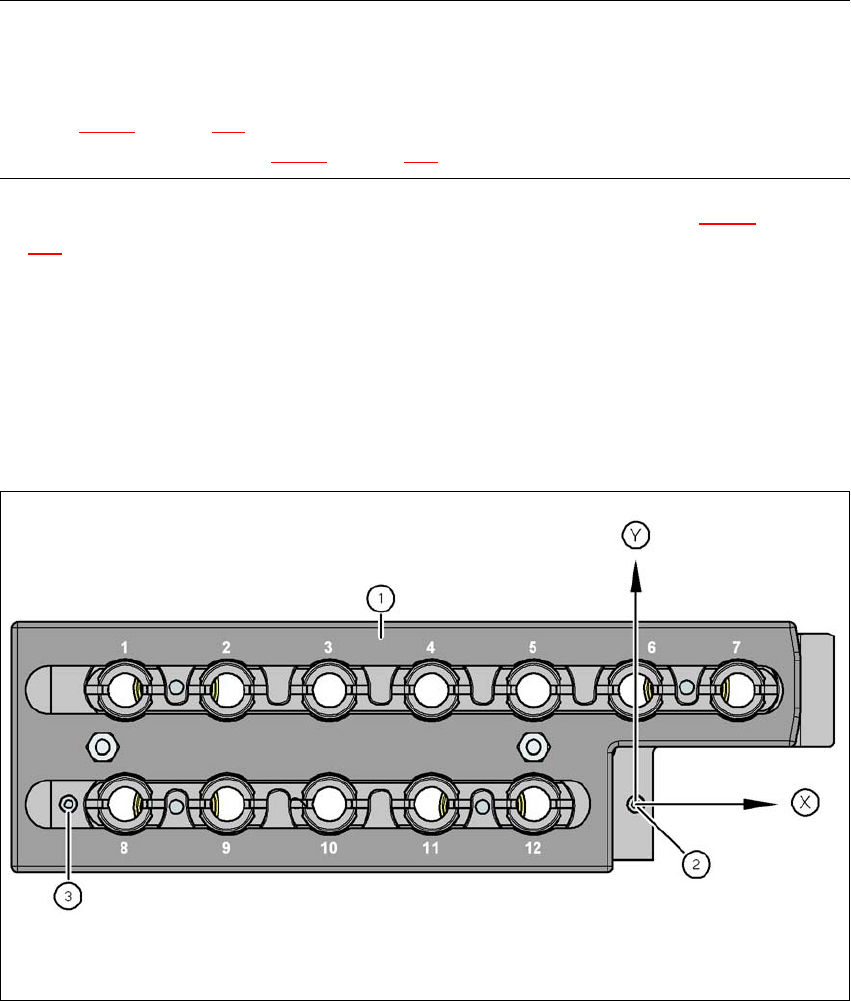

Fig. 6.1 - 7 Cargador de pipetas - numeración de posición, marcas para la determinación de la posición y la posición
angular
(1) Placa de retención en posición "Cargador abierto"
(2) Marca para la determinación de la posición
(3) Marca para la determinación de la posición angular
6 Ampliaciones de estación Instrucciones de servicio SIPLACE Serie-X
6.1 Cambiador de pipetas A partir de la versión de software SR.605.xx
Edición 07/2008 ES
380
6.1.1.10 Cambiador de pipetas "Fila 2" para el cabezal Collect&Place de 20 segmentos
Artículo N° 00119716-xx Cambiador de pipetas 2, serie-X, C&P20A
El cambiador de pipetas "Fila 2" puede instalarse en las siguientes posiciones:
Máquina automática X4: Posiciones 1, 2, 3 y 4 (ver Fig. 6.1 - 2
, página 373)
Máquina automática X3: Posiciones 1, 3 y 4 (ver Fig. 6.1 - 3
, página 374)
Máquina automática X2: Posiciones 1 y 3 (ver Fig. 6.1 - 4
, página 375)
El paquete de reequipamiento contiene además del cambiador de pipetas un juego de montaje.
6

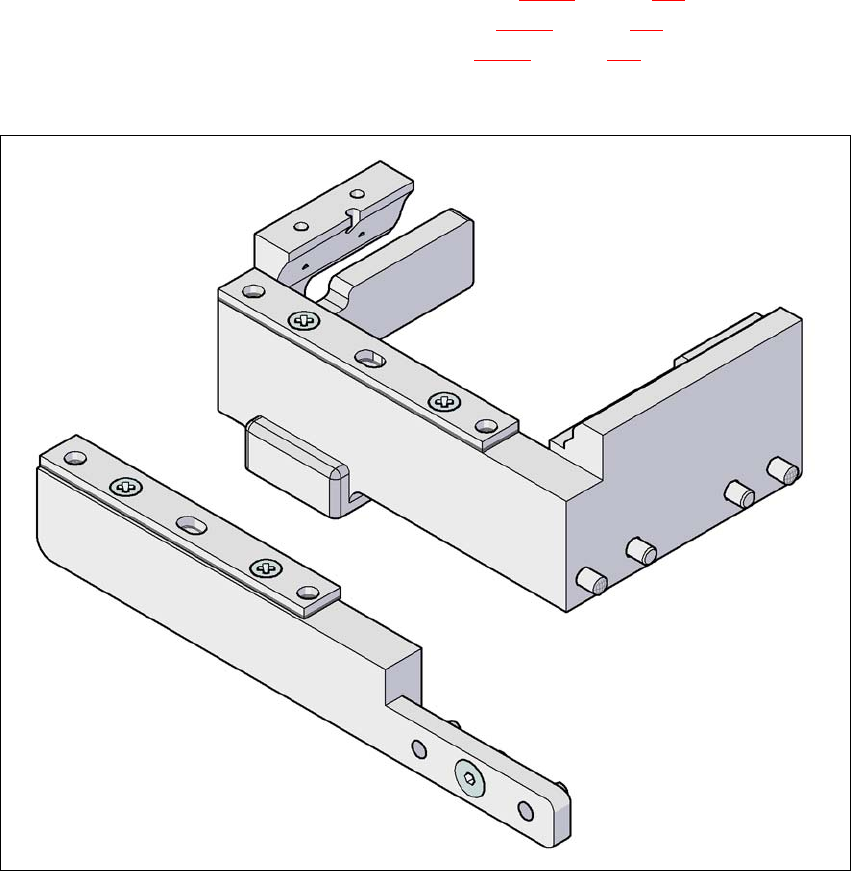

Fig. 6.1 - 8 Juego de montaje para el cambiador de pipetas "Fila 2"
6
6
Instrucciones de servicio SIPLACE Serie-X 6 Ampliaciones de estación
A partir de la versión de software SR.605.xx 6.1 Cambiador de pipetas
Edición 07/2008 ES
381
6.1.2 Cambiador de pipetas para el cabezal Collect&Place de 12 segmentos
Artículo N° 00119661-xx Cambiador de pipetas HF/X/D3, cabezal C&P de 12 segmentos
6

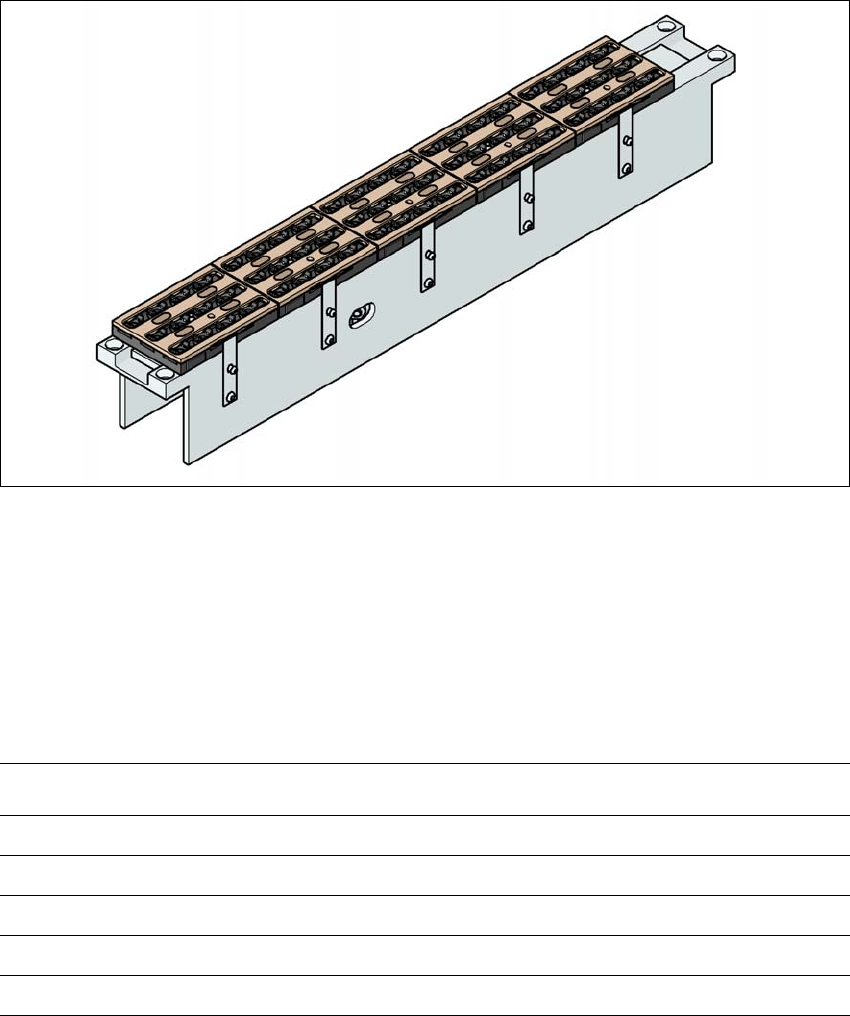

Fig. 6.1 - 9 Cambiador de pipetas para el cabezal Collect&Place de 12 segmentos
6.1.2.1 Descripción
Este cambiador de pipetas puede recibir hasta 5 cargadores, cada uno con 12 posiciones de pi-
petas. Los cargadores se alojan en un soporte conjunto. Estos están entrados con dos pasadores
cilíndricos y fijos con grapas.
6.1.2.2 Datos técnicos
6
Cambiador de pipetas para el cabezal Collect&Place de 12 segmentos
Dimensiones (longitud x ancho x altura) 449 x 62,7 x 77,7 mm³
Número de posiciones de pipeta 60
Tipos de pipetas 9xx
Tiempo de cambio de pipetas Aprox. 2 seg. por cada pipeta
Conexión para el aire comprimido 0,48 MPa (4,8 bares)
