Instrucciones de servicio SIPLACE Serie-X 5 Tareas para los operadores A partir de la versión de software SR.605.xx 5.6 Equipar los alimentadores Edición 07/2008 ES 345 → Retire los compone ntes de la bolsa de cinta abie…
5 Tareas para los operadores Instrucciones de servicio SIPLACE Serie-X
5.6 Equipar los alimentadores A partir de la versión de software SR.605.xx
Edición 07/2008 ES
344
→ Siga empujando con cuidado el alimentador, hasta que desaparezca el perno de centrar "de-
lante" (pos. 4 en la Fig. 5.6 - 3
, página 343) en el agujero de centrado (pos. 6 en la Fig. 5.6 -
3, página 343).
→ Observe en ello el perno de centrar "atrás" (pos. 3 en la Fig. 5.6 - 3
, página 343) del alimen-
tador. Este debe deslizarse sin problema alguno en la entalladura (pos. 5) de la regleta de
centrado, de lo contrario el alimentador no se encuentra en posición vertical sobre la mesa
de componentes o no se colocó de forma correcta sobre el perfil guía (pos. 8 en la Fig. 5.6 -
3, página 343).
→ En la posición tope del alimentador encaja el trinquete de bloqueo (pos. 7 en la Fig. 5.6 - 3
,
página 343
) en el rodillo de bloqueo del alimentador (pos. 1 en la Fig. 3.9 - 1, página 168).
En caso que Ud. haya olvidado engatillar el asidero de extracción (pos. 1 en la Fig. 5.6 - 2
,
página 342
) después de unos segundos se ilumina en el panel de control del alimentador la
visualización de estado en color rojo. En la visualización LCD aparece el mensaje de error
"Handle --->>" (ver Fig. 5.7 - 1
, página 353).
→ Engatille el asidero de extracción (pos. 1 en la Fig. 5.6 - 2
, página 342). La visualización
de estado del alimentador se ilumina ahora en color verde y el alimentador se encuentra
en disposición de servicio. En la visualización LCD se puede leer de nuevo el número
de pista y la anchura de paso de transporte.
5.6.4 Colocar la cinta de componentes en el alimentador-X
5.6.4.1 Controlar el alimentador de cinta-X
→ Cuando Ud. coloca la cinta en el alimentador, controle primero si se encuentran compo-
nentes en la zona de la ventana de recogida (pos. 2 en la Fig. 5.6 - 5
, página 346).
→ En todos los casos retire posibles componentes, ya que éstos pueden ocasionar fallos.
5.6.4.2 Preparar la cinta de componentes para colocarla
→ Controle que la cinta al comienzo presente un canto de corte recto.
→ Si los agujeros de transporte están rasgados o doblados, corte esta parte de la cinta.
→ Observe además que en la película de cubierta no esté adherida ninguna tira adhesiva.
→ Retire de la cinta aprox. 30 cm de película de cubierta cuando con ello no se libera nin-
gún componente.
INDICACIÓN 5
Utilice un enhebrador de cinta SMD cuando no se dispone de suficiente película de cubierta
para que ningún componente se pierda:
para la cinta de 8 mm: artículo N° 00355265-xx
para la cinta de 12 mm: artículo N° 00356342-xx
→ Acorte la cinta con la bolsa - CO libre en aprox. 3 cm.
Instrucciones de servicio SIPLACE Serie-X 5 Tareas para los operadores
A partir de la versión de software SR.605.xx 5.6 Equipar los alimentadores
Edición 07/2008 ES
345
→ Retire los componentes de la bolsa de cinta abierta.
→ Pliegue la película de cubierta alrededor del canto de cinta delantero a lo largo de la cara
inferior de la cinta.
5.6.4.3 Colocar la cinta de componentes en el alimentador-X
5
Fig. 5.6 - 4 Colocar la cinta de componentes
(1) Agujero de entrada del canal guía de cinta
(2) Panel de mando
(3) Agujero de salida del canal guía de cinta
(4) Ventana de recogida
(5) Palanca para elevar la ventana de recogida
5
→ Tome la cinta de forma que los agujeros de transporte, visto en dirección de transporte, se
encuentren al lado izquierdo.
→ Pase la cinta por el agujero de entrada (pos. 1 en la Fig. 5.6 - 4
) del canal guía de cinta y
continúe hasta que la cinta salga por el agujero de salida de cinta (pos. 3 en la Fig. 5.6 - 4
).
→ Extraiga la cinta hacia arriba y pliegue hacia atrás la película de cubierta en la parte superior
de la cinta.
→ Pase el inicio de la cinta por debajo de la ventana de recogida (pos. 2 en la Fig. 5.6 - 5
) hasta
que la cinta llegue a la rueda de espigas.
5 Tareas para los operadores Instrucciones de servicio SIPLACE Serie-X
5.6 Equipar los alimentadores A partir de la versión de software SR.605.xx
Edición 07/2008 ES
346
5

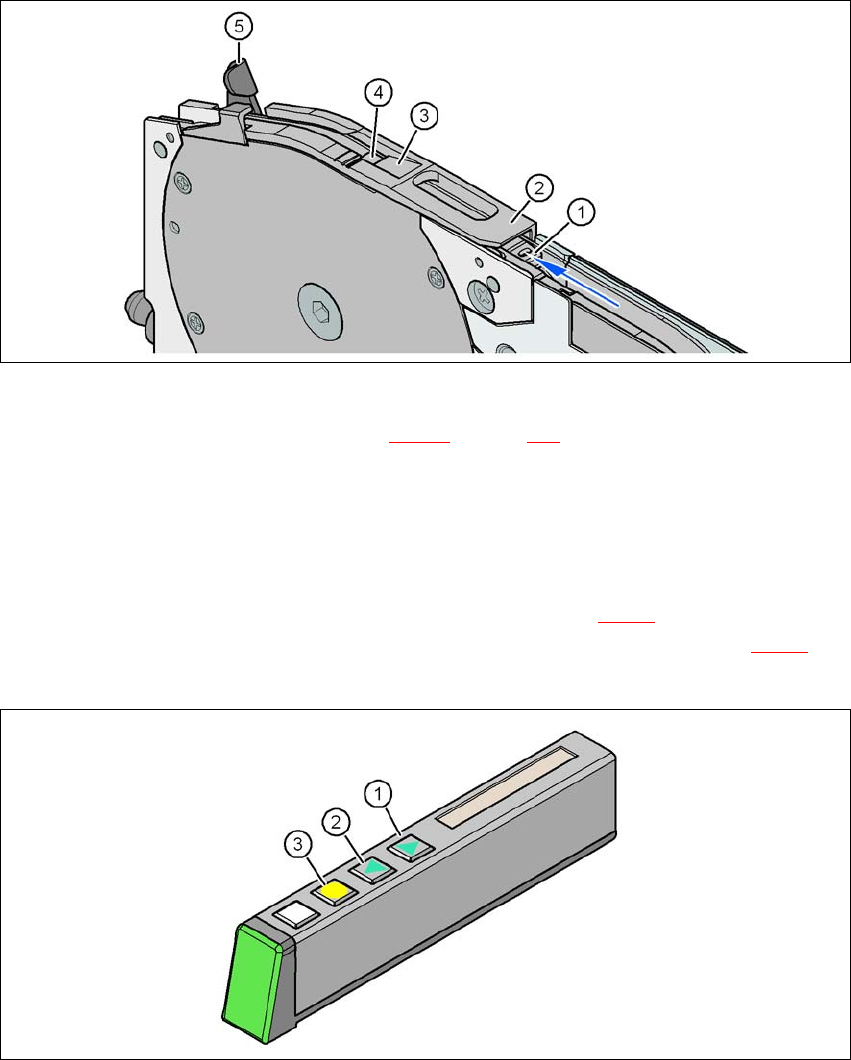

Fig. 5.6 - 5 Ventana de recogida del alimentador de cinta
(1) Apoyo de cinta, extraíble (ver apartado 5.6.4.4, página 348)
(2) Ventana de recogida
(3) Borde de tiraje para la película de cubierta
(4) Zona de recogida de componentes
(5) Palanca para elevar y engatillar la ventana de recogida
→ Pulse en el panel de control la tecla AVANCE (pos. 1 en la Fig. 5.6 - 6
) hasta que el pliegue
de la película de cubierta se encuentre en la zona de recogida (pos. 4 en la Fig. 5.6 - 5
) de
componentes.
5
Fig. 5.6 - 6 Panel de mando del alimentador
(1) Tecla AVANCE para transportar hacia delante la cinta
(2) Tecla RETROCESO para transportar la cinta hacia atrás
(3) Tecla PELÍCULA para tensar la película de cubierta
