Instrucciones de servicio SIPLACE Serie-X 4 Instalación y puesta en servicio
A partir de la versión de software SR.605.xx 4.2 Infraestructura en el lugar de instalación
Edición 07/2008 ES
253
4.2.3.4 Conexión del cable de alimentación de red
4

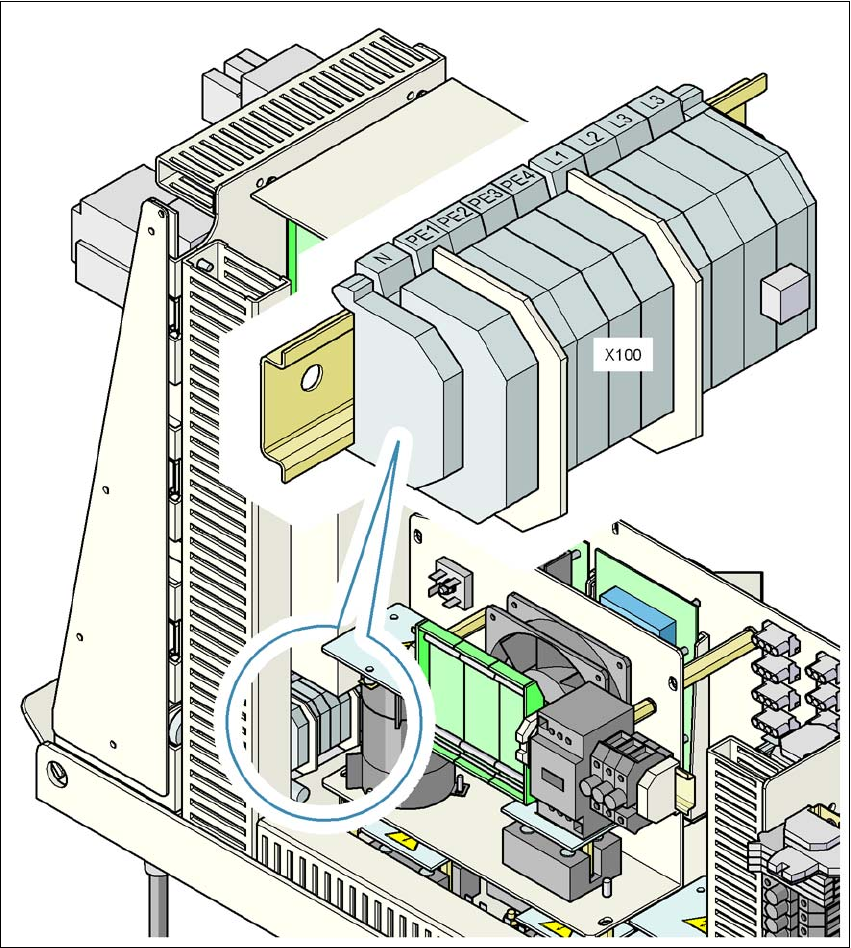

Fig. 4.2 - 4 Campo de bornes para la conexión del cable de conexión a la red
(L1) Fase de corriente trifásica
(L2) Fase de corriente trifásica
(L3) Fase de corriente trifásica
(N) Conductor neutro
(PE) Conductor de puesta a tierra PE1, PE2, PE3, PE4
(X100) Campo de bornes
4 Instalación y puesta en servicio Instrucciones de servicio SIPLACE Serie-X
4.2 Infraestructura en el lugar de instalación A partir de la versión de software SR.605.xx
Edición 07/2008 ES
254
→ Fije a presión en cada extremo de conductor un manguito terminal.
→ Suelte la tuerca en el ángulo-racor atornillado para cable (pos. 2 en la Fig. 4.2 - 3
, página
252
).
→ Rebata el ángulo-racor atornillado para cable.
→ Conduzca el cable de alimentación de red a través del ángulo-racor atornillado para cable
hacia el campo de bornes X100 (ver X100 en la Fig. 4.2 - 4
, página 253).
→ Emborne el cable y cuide de un radio de flexión suficiente. Los conductores no deben do-
blarse.
→ Cierre el ángulo-racor de atornillar para cable (pos. 2 en la Fig. 4.2 - 3
, página 252) y apriete
manualmente la tuerca.
4.2.3.5 Controlar las conexiones en el lado primario del transformador trifásico T1
El lado primario del transformador trifásico T1 debe estar configurado para la respectiva tensión
de alimentación.
→ Por esta razón, controle en la regleta de bornes (ver Fig. 4.2 - 5
), si el lado primario del trans-
formador trifásico para la tensión de alimentación respectiva está conectado de forma co-
rrecta.
4

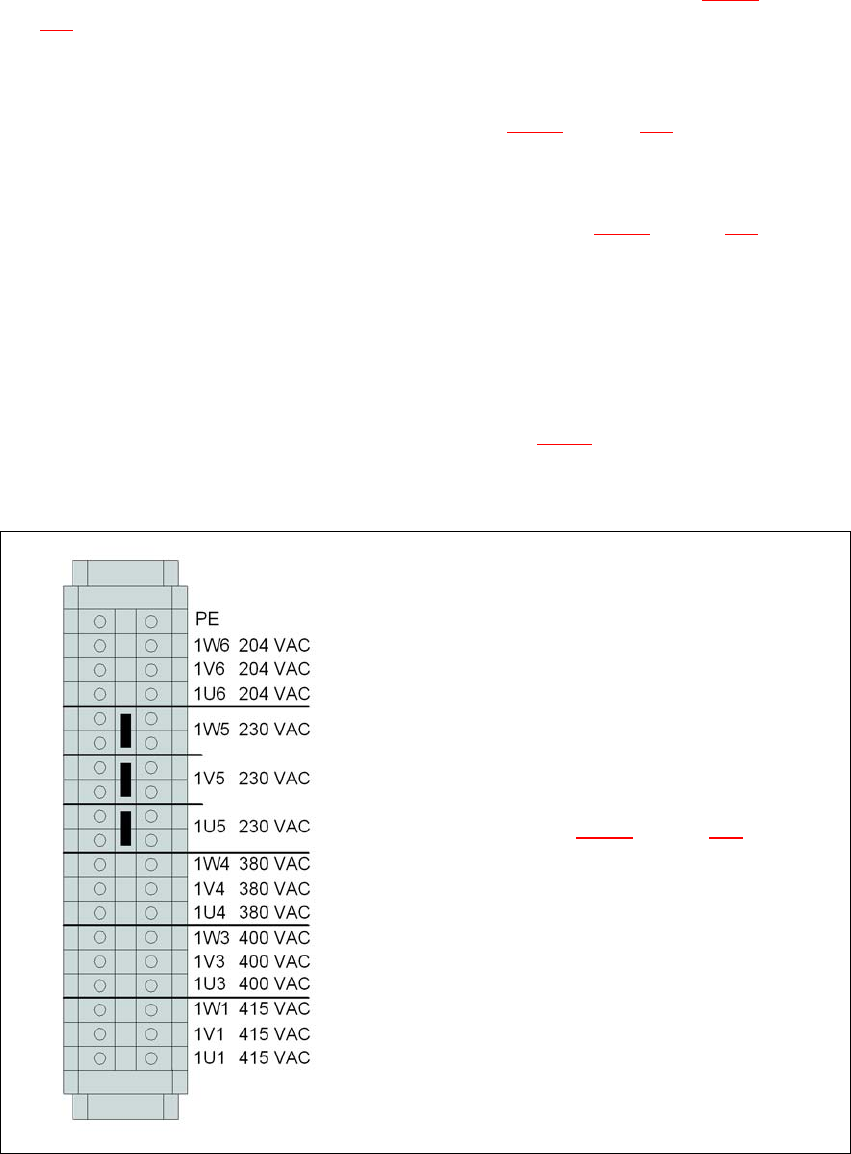

Fig. 4.2 - 5 Campo de bornes del lado primario del transformador trifásico T1
Para la posición del campo de bornes ver
pos. 3 en la Fig. 4.2 - 6
, página 255
Instrucciones de servicio SIPLACE Serie-X 4 Instalación y puesta en servicio
A partir de la versión de software SR.605.xx 4.2 Infraestructura en el lugar de instalación
Edición 07/2008 ES
255
INDICACIÓN 4
Las redes de alimentación del Japón (3 x 200 V CA) y las redes de alimentación en los EE.UU.
(3 x 208 V CA) se conectan en los bornes para 3 x 204 V CA.
4
4
4
4
Fig. 4.2 - 6 Posición del campo de bornes con conexiones primarias del transformador trifásico T1
(1) Transformador trifásico T1
(2) Aviso con esquema de conexión del lado primario
(3) Campo de bornes con conexiones primarias del transformador trifásico T1
