3 Datos técnicos de la máquina automática Instrucciones de servicio SIPLACE Serie-X
3.8 Vision system (Sistema óptico) A partir de la versión de software SR.605.xx
Edición 07/2008 ES
158
3.8.2.3 Cámaras - IC y FC en la máquina automática X2
3

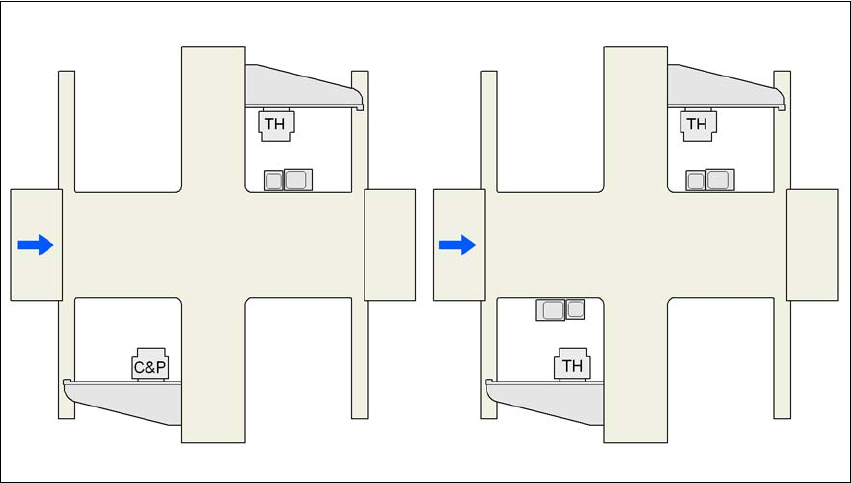

Fig. 3.8 - 3 Cámaras - IC y FC en la máquina automática X2
C&P C&P20A ó C&P12 ó C&P6
C&P6/12 Cabezal Collect&Place de 6 segmentos ó cabezal Collect&Place de
12 segmentos
TH TwinHead
25 Cámara - FC, tipo 25
33 Cámara - IC, tipo 33
P1, P3 Portal 1, portal 3
25 y 33
33 y 25
25 y 33
P3 P3
P1
P1
Instrucciones de servicio SIPLACE Serie-X 3 Datos técnicos de la máquina automática
A partir de la versión de software SR.605.xx 3.8 Vision system (Sistema óptico)
Edición 07/2008 ES
159
3.8.3 Cámara de componentes C&P, tipo 23, 6 x 6, digital
3.8.3.1 Estructura
3

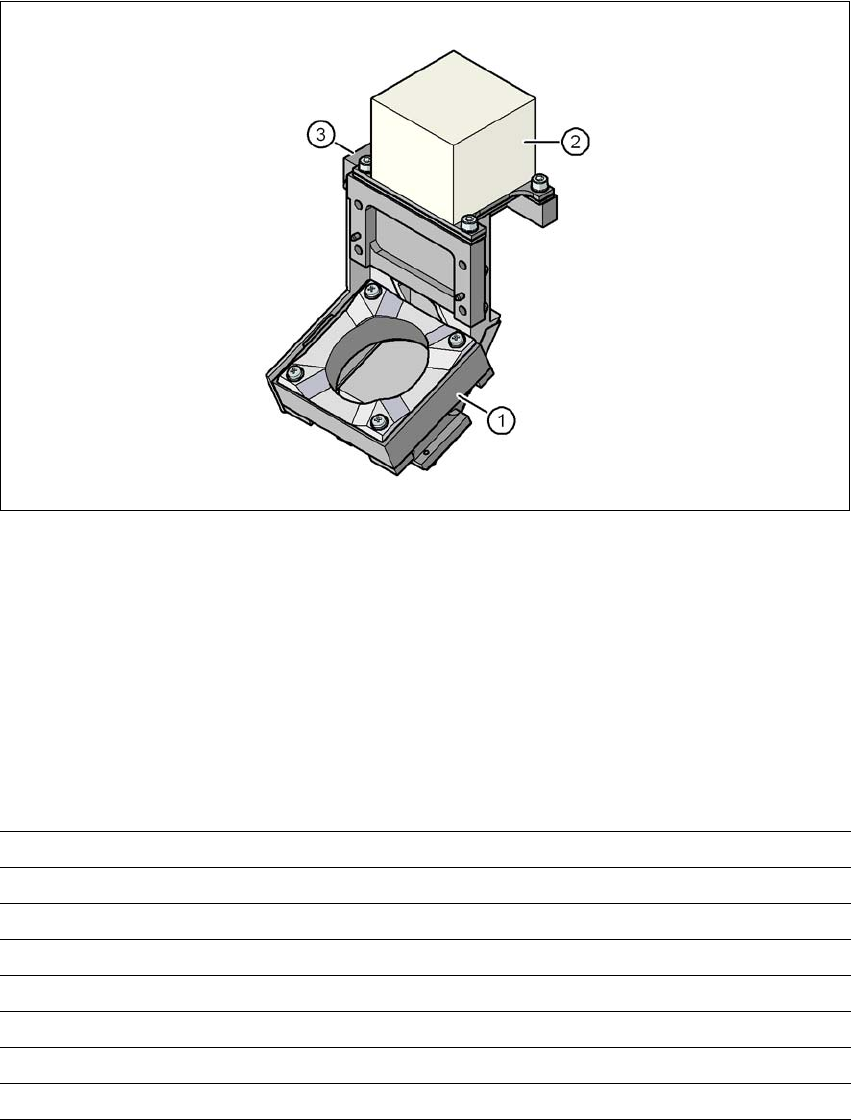

Fig. 3.8 - 4 Cámara de componentes C&P, tipo 23, 6 x 6, digital
3
(1) Sistema óptico de la cámara de componentes e iluminación
(2) Amplificador de la cámara
(3) Mando de iluminación
3.8.3.2 Datos técnicos
3
Dimensiones del componente 0,18 x 0,18 mm² hasta 6 x 6 mm²
Gama de componentes 01005 hasta 6 x 6 mm²
Trama de patillas mín. 0,25 mm
Ancho de patillas mín. 0,1 mm
Trama bolita mín. 0,4 mm
Diámetro bolita mín. 0,2 mm
Campo visual 8,4 x 8,4 mm²
Tipo de iluminación Luz incidente (5 niveles de libre programación)
3 Datos técnicos de la máquina automática Instrucciones de servicio SIPLACE Serie-X
3.8 Vision system (Sistema óptico) A partir de la versión de software SR.605.xx
Edición 07/2008 ES
160
3.8.4 Cámara de componentes C&P, tipo 28, 18 x 18, digital
3.8.4.1 Estructura
3

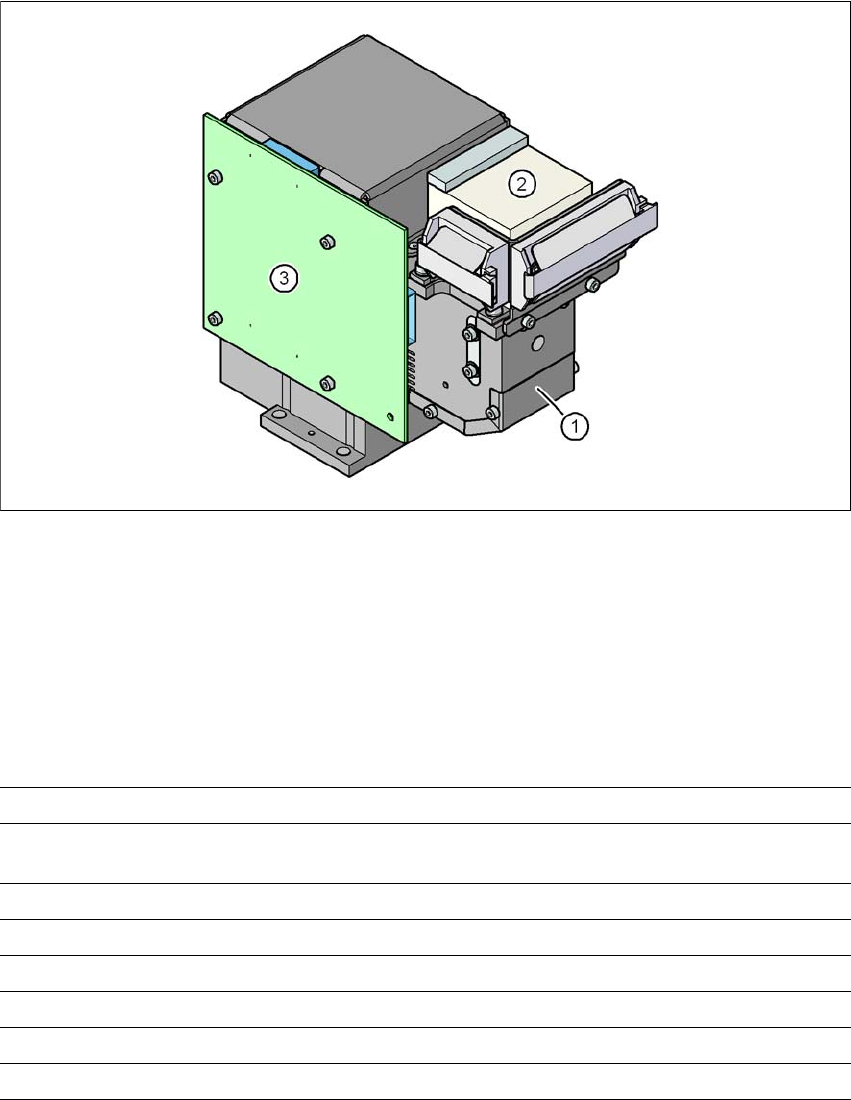

Fig. 3.8 - 5 Cámara de componentes C&P, tipo 28, 18 x 18, digital
3
(1) Sistema óptico de la cámara de componentes e iluminación
(2) Amplificador de la cámara
(3) Mando de iluminación
3.8.4.2 Datos técnicos
3
Dimensiones del componente 0,5 x 0,5 mm² hasta 18,7 x 18,7 mm²
Gama de componentes 0402 hasta PLCC44 incl. BGA, µBGA, Flip-Chip, TSOP,
QFP, SO hasta SO32, DRAM
Trama de patillas mín. 0,5 mm
Ancho de patillas mín. 0,2 mm
Trama bolita mín. 0,35 mm
Diámetro bolita mín. 0,2 mm
Campo visual 24,5 x 24,5 mm²
Tipo de iluminación Luz incidente (5 niveles de libre programación)
