4.1.5.3 Puntos de aplicación del carro elevador de horquilla en la máquina automática
Las siguientes dos figuras le muestran los puntos de aplicación del carro elevador de horquilla en
la máquina automática cuando eleva la máquina de la paleta, o la desea transportar sin paleta.
INDICACIÓN 4
Transporte la máquina automática en recorridos largos siempre con la paleta y con el carro ele-
vador para evitar daños en la misma.
Horquilla paralela al transporte de TCI 4
ADVERTENCIA 4
Antes de elevar la máquina automática observe sin restricción los siguientes puntos para evitar
daños irreversibles de la máquina:
– La horquilla solamente debe estar abierta de forma que siempre se encuentre dentro de la
zona de las dos patas de la máquina (superficies de aplicación ver Fig. 4.1 - 3
, página 245).
La distancia de las patas de la máquina tiene un valor de 776 mm. Está expresamente pro-
hibido aumentar la distancia de horquilla de forma que la máquina sea elevada por las piezas
laterales del bastidor. La deformación del bastidor de la máquina serían las consecuencias.
→ Observe que la horquilla se cargue de forma uniforme al elevar la máquina automática. Un
apoyo resistente entre la horquilla y la máquina automática evita el vuelco de la misma al ele-
varla. Así se evita una carga asimétrica de las patas de la máquina lo que causaría la defor-
mación de la fijación de las patas de la máquina. Recomendamos que una segunda persona,
observe la elevación de la máquina automática y asegure que ésta no se vuelque hacia un
lado al levantarla con el carro elevador.
Instrucciones de servicio SIPLACE Serie-X 4 Instalación y puesta en servicio
A partir de la versión de software SR.605.xx 4.1 Transporte y configuración de suministro
Edición 07/2008 ES
245
4

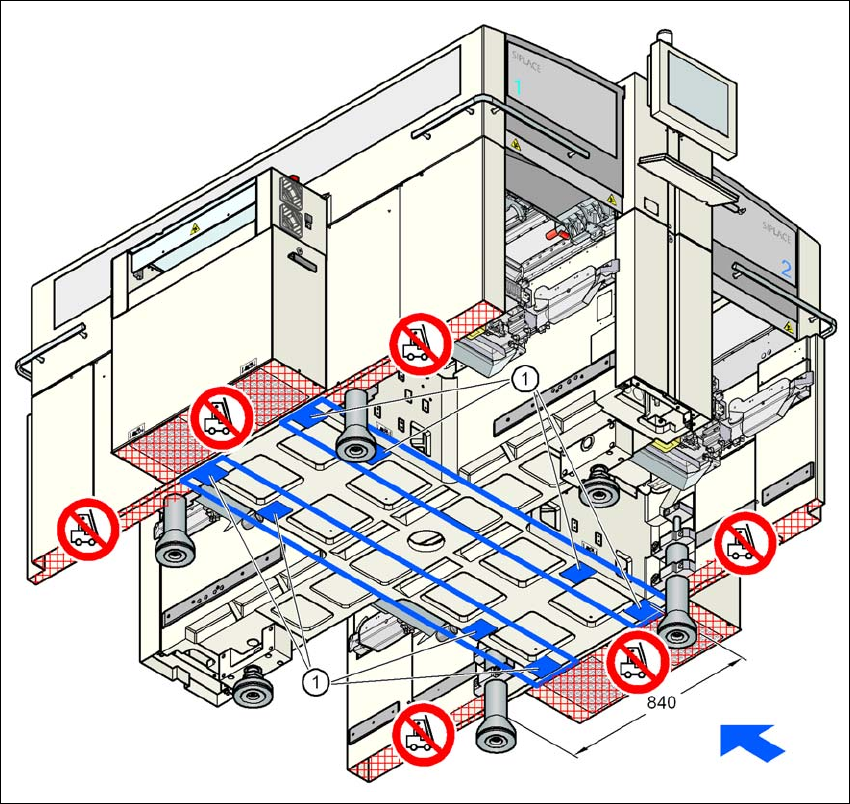

Fig. 4.1 - 3 Superficies de apoyo - horquilla paralela a la dirección de transporte de TCI
(1) Superficies de apoyo para la horquilla del carro elevador
4 Instalación y puesta en servicio Instrucciones de servicio SIPLACE Serie-X
4.1 Transporte y configuración de suministro A partir de la versión de software SR.605.xx
Edición 07/2008 ES
246
Horquilla transversal al transporte de TCI 4
4

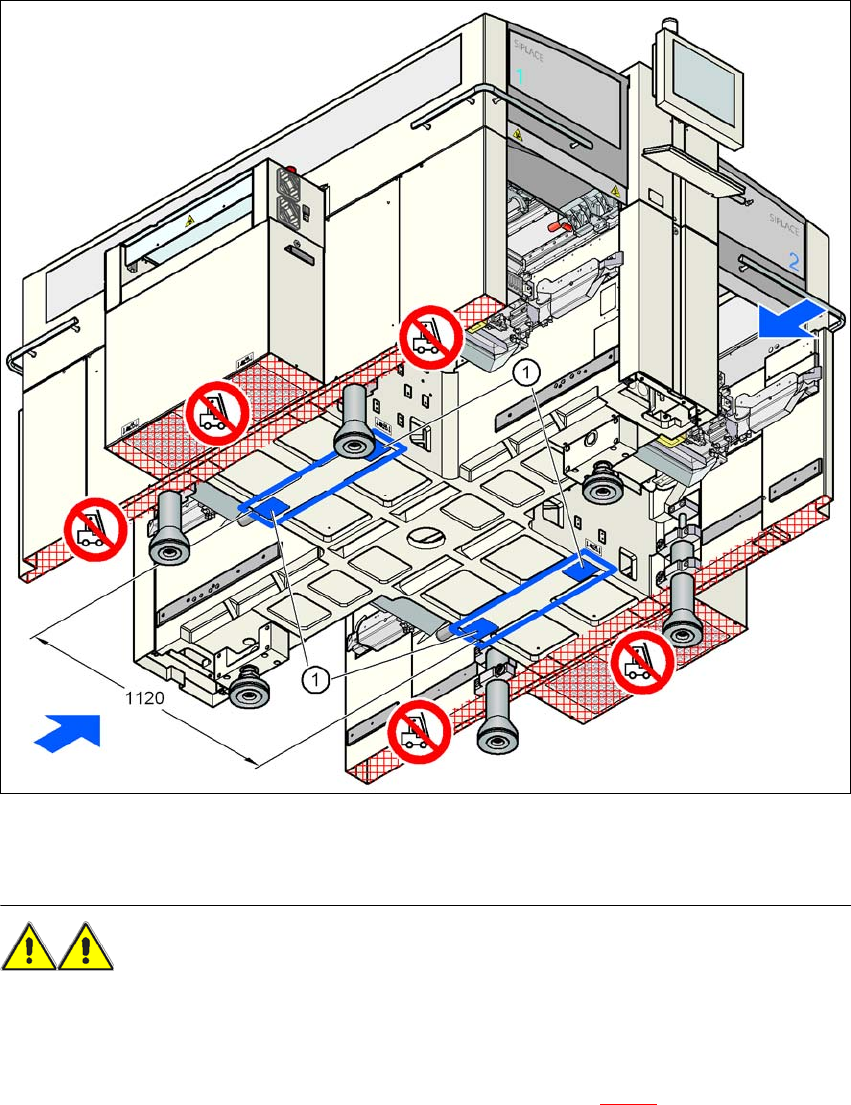

Fig. 4.1 - 4 Superficies de apoyo - horquilla transversal a la dirección de transporte de TCI
(1) Superficies de apoyo para la horquilla del carro elevador
ADVERTENCIA 4
Antes de elevar la máquina automática observe sin restricción los siguientes puntos para evitar
daños irreversibles de la máquina:
– La distancia de horquilla debe tener un valor entre 800 y 900 mm. Las superficies de aplica-
ción para el carro elevador de horquilla las puede ver en la Fig. 4.1 - 4
. La distancia exterior
de las superficies de apoyo tiene un valor de 1120 mm. Está expresamente prohibido aumen-
tar la distancia de horquilla de forma que la máquina sea elevada por las piezas laterales del
bastidor. La deformación del bastidor de la máquina serían las consecuencias.
