Instrucciones de servicio SIPLACE Serie-X 6 Ampliaciones de estación A partir de la versión de software SR.605.xx 6.2 Estación de ac oplamiento para el carro de comp onentes SIPLACE serie-X Edición 07/2008 ES 411 6.2.4 E…
6 Ampliaciones de estación Instrucciones de servicio SIPLACE Serie-X
6.2 Estación de acoplamiento para el carro de componentes SIPLACE serie-X A partir de la versión de software SR.605.xx
Edición 07/2008 ES
410
6.2.3 Dimensiones para la estación de acoplamiento con carro de componentes
acoplado
6
Fig. 6.2 - 3 Estación de acoplamiento con carro de componentes acoplado - medidas en milímetros
(1) Carro de componentes
(2) Estación de acoplamiento

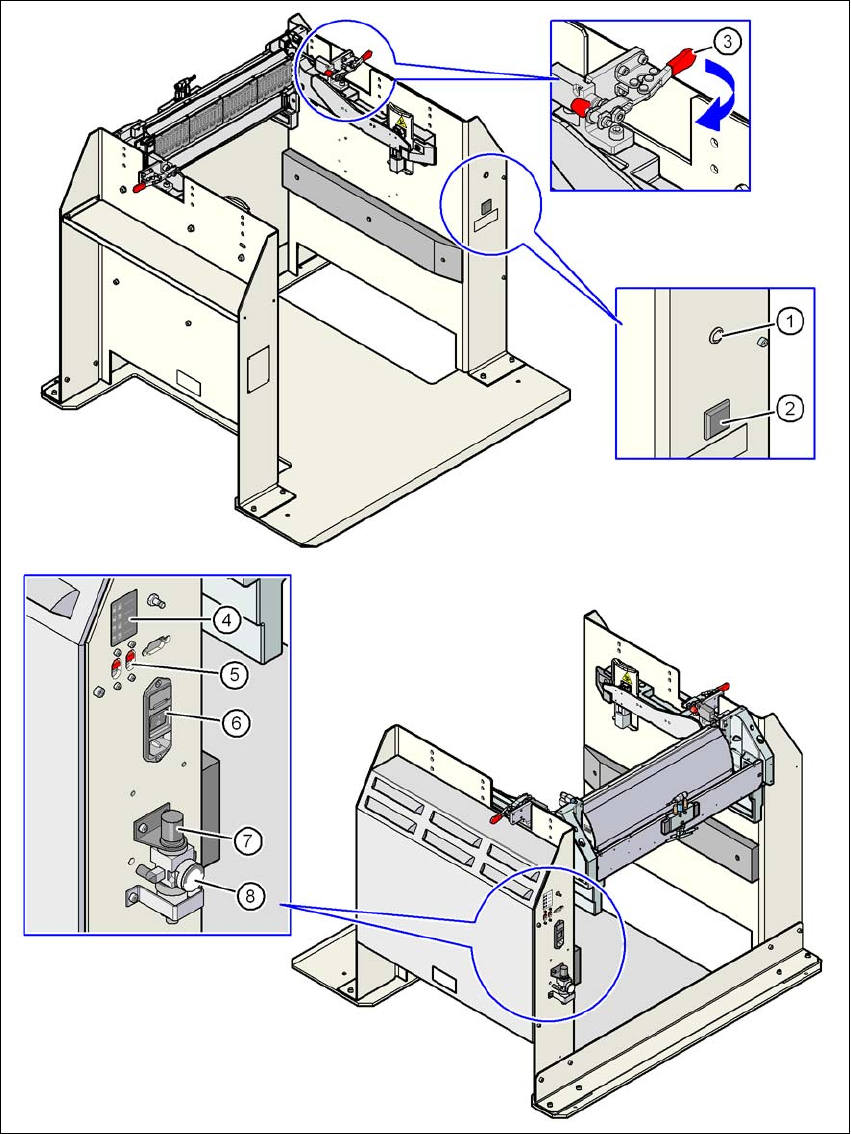

Leyenda correspondiente a la Fig. 6.2 - 4
, página 411.
(1) Lámpara piloto para la alimentación de la red
(2) Pulsador para bloquear y desbloquear todos los alimentadores en el carro de componentes
(3) Tensor horizontal para fijar la palanca de la mesa de componentes en la posición "cerrado"
(4) Etiqueta con representación del interruptor S1 y S2 para el direccionamiento del bus CAN
(5) Interruptor S1 y S2 para el ajuste de la dirección de bus CAN
(6) Interruptor de red
(7) Botón giratorio para ajustar la presión de servicio
(8) Manómetro para visualizar la presión de servicio
Instrucciones de servicio SIPLACE Serie-X 6 Ampliaciones de estación
A partir de la versión de software SR.605.xx 6.2 Estación de acoplamiento para el carro de componentes SIPLACE serie-X
Edición 07/2008 ES
411
6.2.4 Elementos de visualización y operación
6
Fig. 6.2 - 4 Estación de acoplamiento - elementos de visualización y operación
6 Ampliaciones de estación Instrucciones de servicio SIPLACE Serie-X
6.2 Estación de acoplamiento para el carro de componentes SIPLACE serie-X A partir de la versión de software SR.605.xx
Edición 07/2008 ES
412
6.2.5 Adaptar la estación de acoplamiento a la altura de transporte de TCI
El dispositivo para retraer el carro de componentes de la estación de acoplamiento puede equi-
parse con pocas manipulaciones a las alturas del transporte de TCI de 830 mm, 900 mm, 930 mm
y 950 mm.
6
Fig. 6.2 - 5 Adaptación del dispositivo para retraer el carro de componentes a la altura del transporte de la tarjetas
de circuitos impresos

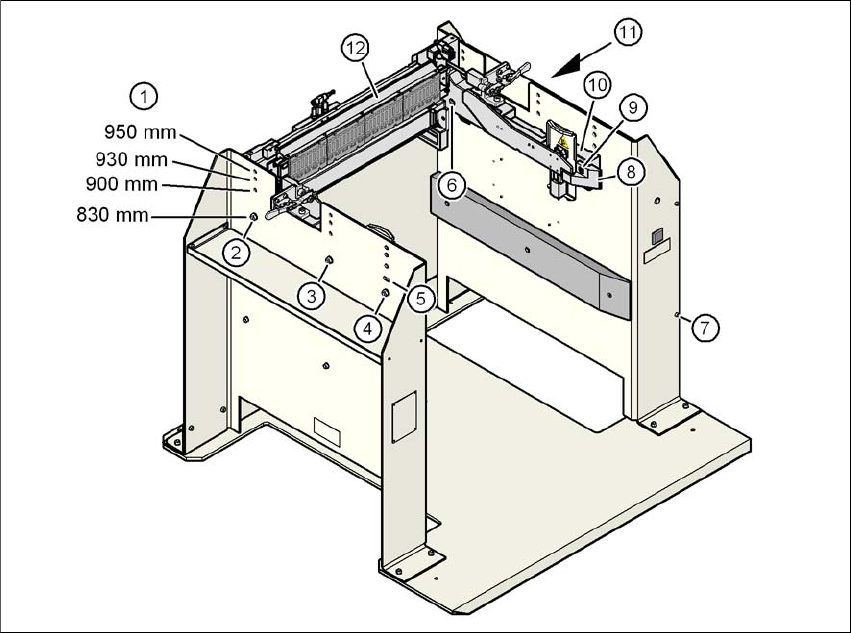

(1) Agujeros para altura de transporte de TCI
(2) Tuerca hexagonal M8 y arandela, 2 unidades de cada una
(3) Tuerca hexagonal M8 y arandela, 2 unidades de cada una
(4) Tuerca hexagonal M8 y arandela, 2 unidades de cada una
(5) Agujero oblongo para el ajuste de altura
(6) Tornillo de hexágono interior M8x40, 6 unidades
(7) Tornillo de hexágono interior M5x12, 4 unidades
(8) Guía
(9) Tornillo de hexágono interior M8x18, 2 unid.
(10) Parte lateral, dispositivo para retraer el carro de componentes
(11) Revestimiento de la estación de acoplamiento
(12) Unidad de control - Alimentador (FCU)
