Instrucciones de servicio SIPLACE Serie-X 3 Datos técnicos de la máquina automática A partir de la versión de software SR.605.xx 3.5 Cabezal de colocación Edición 07/2008 ES 123 3.5 Cabezal de colocación 3.5.1 Cabezal Co…
3 Datos técnicos de la máquina automática Instrucciones de servicio SIPLACE Serie-X
3.4 Vista general de grupos constructivos A partir de la versión de software SR.605.xx
Edición 07/2008 ES
122
3.4.3 Vista general de grupos constructivos SIPLACE X2
3

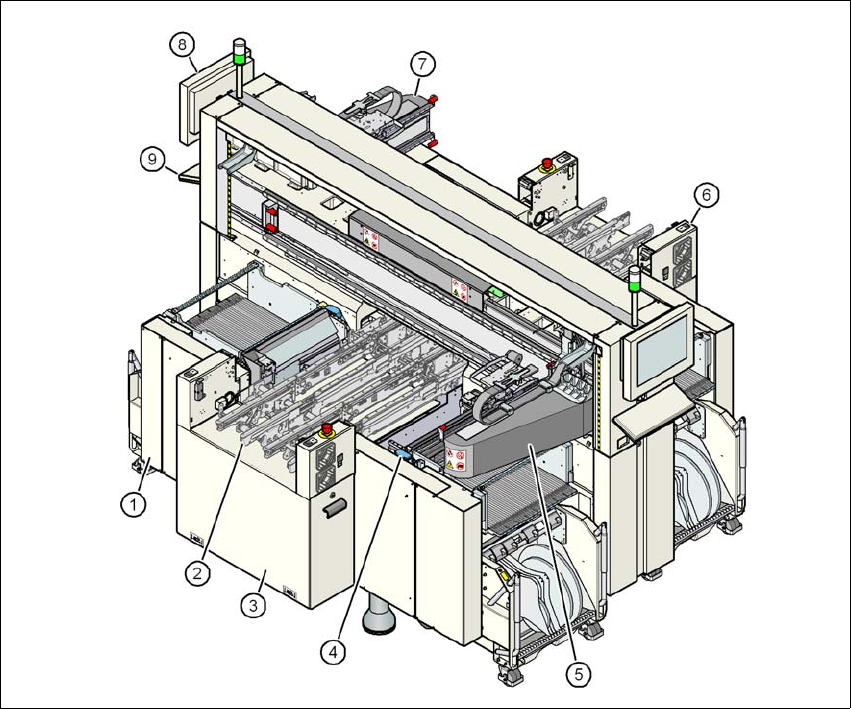

Fig. 3.4 - 3 Máquina automática X2 - vista general de grupos constructivos
(1) Bastidor de la máquina
(2) Transporte de TCI (transporte doble flexible)
(3) Grupo adosado en el lado de entrada de TCI
(4) Dispositivo para retraer el carro de componentes, cortadora de cinta, canal guía de la cinta
vacía (4x)
(5) Portal 1 con cabezal de colocación
(6) Grupo adosado en el lado de salida de TCI
(7) Portal 3 con cabezal de colocación
(8) Pantalla (2x)
(9) Teclado (2x)
Instrucciones de servicio SIPLACE Serie-X 3 Datos técnicos de la máquina automática
A partir de la versión de software SR.605.xx 3.5 Cabezal de colocación
Edición 07/2008 ES
123
3.5 Cabezal de colocación
3.5.1 Cabezal Collect&Place de 20 segmentos para colocación Very-High-Speed
3
Fig. 3.5 - 1 Cabezal Collect&Place de 20 segmentos - grupos funcionales, parte 1
(1) Accionamiento-DP, 20 accionamientos
(2) Tarjeta "Sensor de vacío - circuito de retención"
(3) Conexión de aire comprimido para 20 toberas de Venturi del circuito de recogida / colocación
y retención
(4) Conducto para aire de salida de la válvula reguladora de presión (7)
(5) Cilindro recuperador
(6) Motor-Z (motor lineal)
(7) Válvula reguladora de presión
3 Datos técnicos de la máquina automática Instrucciones de servicio SIPLACE Serie-X
3.5 Cabezal de colocación A partir de la versión de software SR.605.xx
Edición 07/2008 ES
124
3
Fig. 3.5 - 2 Cabezal Collect&Place de 20 segmentos - grupos funcionales, parte 2
(1) Cámara de componentes C&P, tipo 23, 6 x 6, digital
(2) Placa distribuidora intermedia
(3) Motor en estrella
(4) Asidero
(5) Sensor de componentes
(6) Estrella con 20 pipetas
