Instrucciones de servicio SIPLACE Serie-X 6 Ampliaciones de estación A partir de la versión de software SR.605.xx 6.3 Cambiador matricial de cargadores Edición 07/2008 ES 425 6.3.7 Dimensiones de la máqui na automática X…
6 Ampliaciones de estación Instrucciones de servicio SIPLACE Serie-X
6.3 Cambiador matricial de cargadores A partir de la versión de software SR.605.xx
Edición 07/2008 ES
424
6.3.6 Dimensiones de la máquina automática X3 con CMC
6
6
6
6

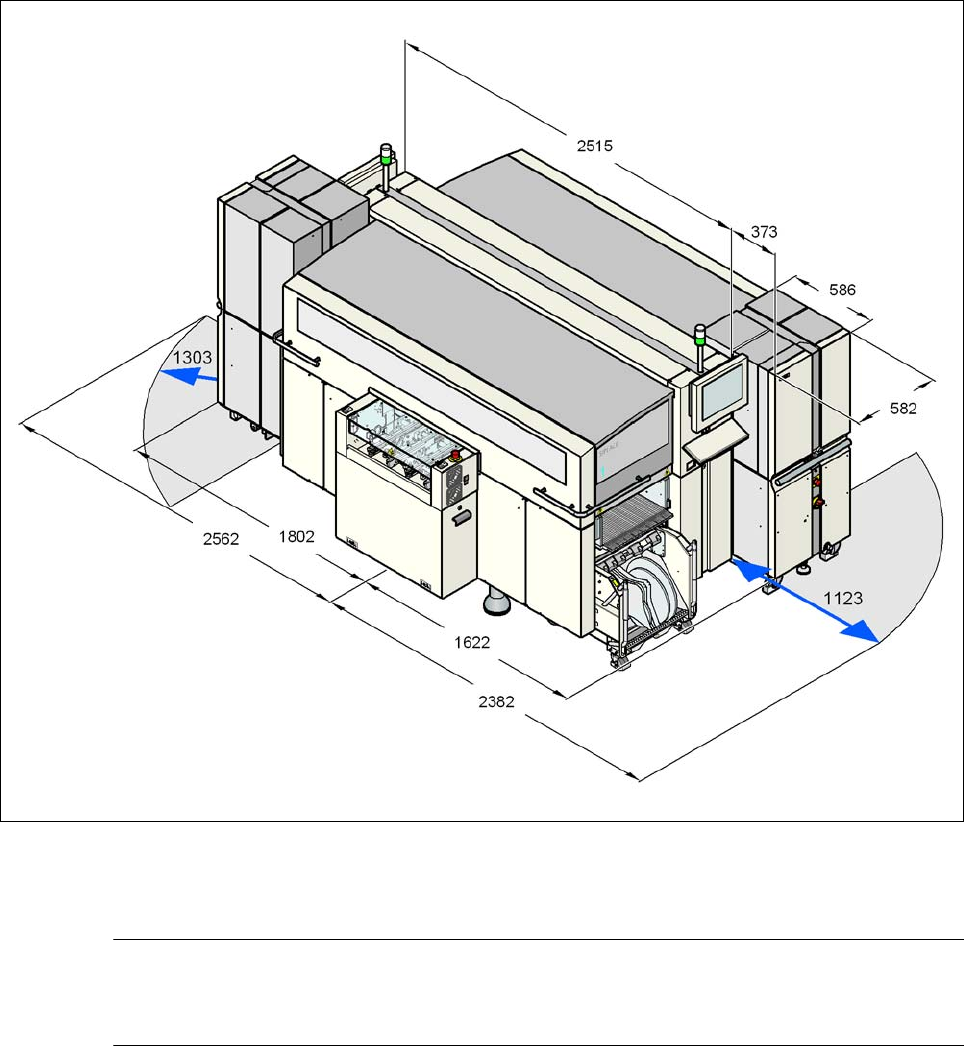

Fig. 6.3 - 4 Dimensiones de la máquina automática X3 con cambiador matricial de cargadores en milímetros
INDICACIÓN 6
En las posiciones 2 y 4 puede acoplarse un cambiador matricial de cargadores en lugar de un
carro de componentes.
Instrucciones de servicio SIPLACE Serie-X 6 Ampliaciones de estación
A partir de la versión de software SR.605.xx 6.3 Cambiador matricial de cargadores
Edición 07/2008 ES
425
6.3.7 Dimensiones de la máquina automática X2 con CMC
6
6
6
6

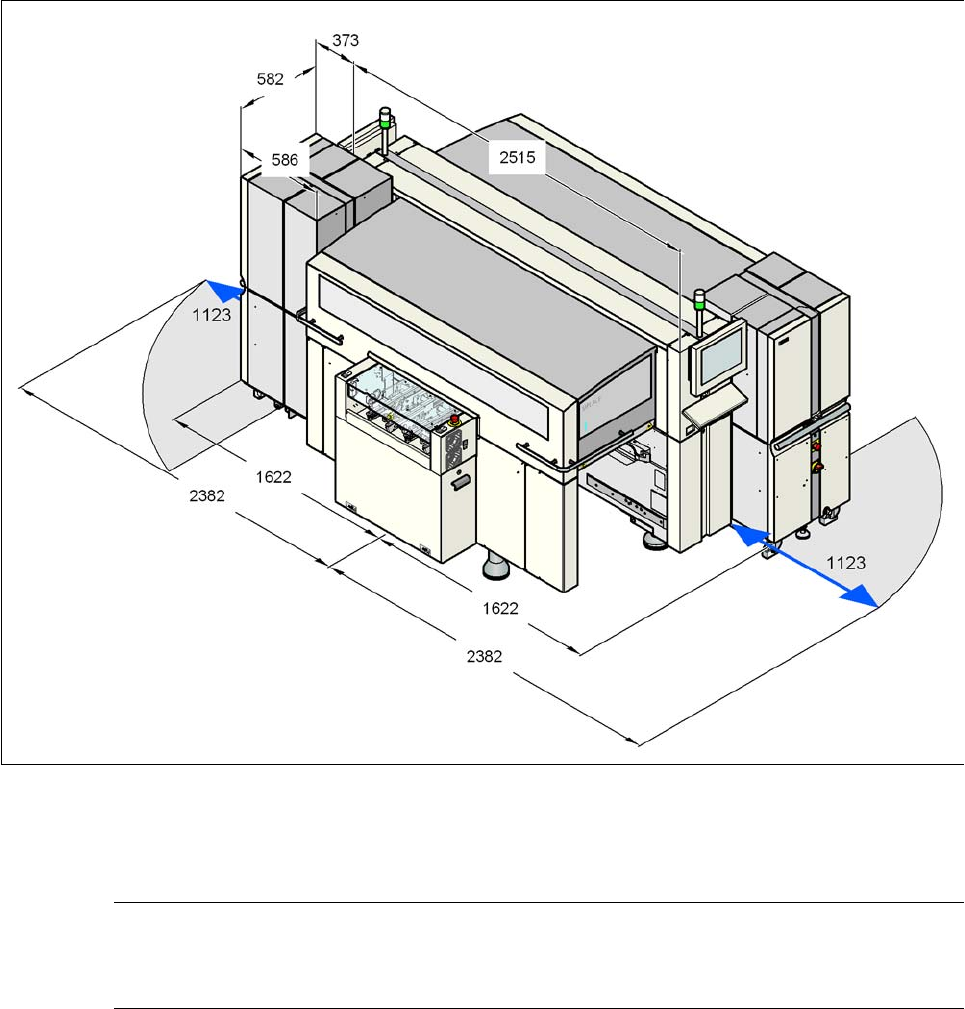

Fig. 6.3 - 5 Dimensiones de la máquina automática X2 con cambiador matricial de cargadores en milímetros
6
INDICACIÓN 6
En las posiciones 2 y 4 puede acoplarse un cambiador matricial de cargadores en lugar de un
carro de componentes.
6 Ampliaciones de estación Instrucciones de servicio SIPLACE Serie-X
6.4 Cambiador de waffle-pack A partir de la versión de software SR.605.xx
Edición 07/2008 ES
426
6.4 Cambiador de waffle-pack
Artículo N° 00119826-xx CWP4 en la SIPLACE serie-X
6.4.1 Indicaciones de seguridad
ADVERTENCIA 6
→ Estando la máquina en funcionamiento nunca entre las manos en la ranura entre el cambiador
de waffle-pack y el montante de la máquina automática.
→ El cable de control del cambiador de waffle-pack debe conectarse o desconectarse a la caja
de conexión solamente cuando el cambiador de waffle-pack está acoplado a la máquina au-
tomática.
→ El cable de alimentación de corriente solamente se puede conectar o desconectar a la alimen-
tación de corriente externa cuando el cambiador de waffle-pack está acoplado a la máquina
automática.
→ Está básicamente prohibido accionar el cambiador de waffle-pack cuando no está acoplado a
la máquina automática.
6.4.2 Descripción
El cambiador de waffle-pack pone a disposición componentes en los cargadores superficiales,
de forma que al almacenar y cambiar automáticamente los cargadores superficiales se evita una
innecesaria pérdida de tiempo. Por medio de un acceso libre y programable de hasta 28 carga-
dores superficiales aumenta considerablemente la oferta de componentes a disposición.
El cambiador de waffle-pack posee un chasis integrado y por ello puede desplazarse fácilmente
a otras posiciones. Este se suministra con la altura de transporte de TCI para máquinas automá-
ticas, pero con unas pocas manipulaciones puede adaptarse a alturas de transporte de TCI de
830, 900, 930 y 950 mm. En la mesa de componentes están 4,5 posiciones libres para alimenta-
dores S con un ancho de 30 mm. Tanto el TwinHead como también el cabezal Collect&Place de
6 y 12 segmentos pueden recoger componentes de los cargadores superficiales.
