3.11.5 Dimensiones del carro de componentes, SIPLACE serie-X
3

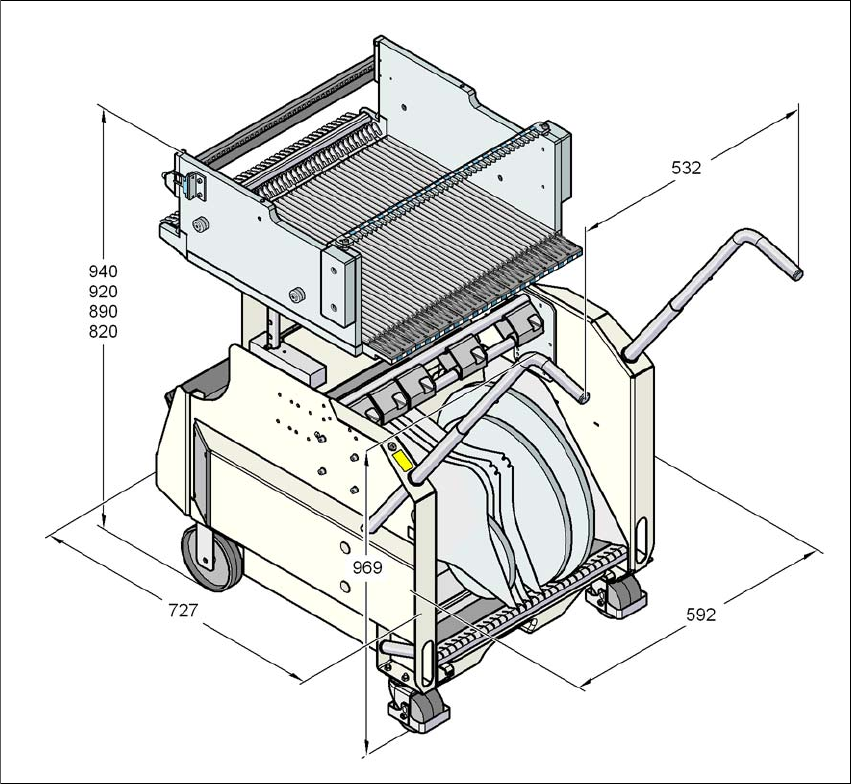

Fig. 3.11 - 5 Dimensiones del carro de componentes, SIPLACE serie-X, todas las medidas en milímetros
Instrucciones de servicio SIPLACE Serie-X 3 Datos técnicos de la máquina automática
A partir de la versión de software SR.605.xx 3.11 Carro de componentes SIPLACE serie-X
Edición 07/2008 ES
221
3.11.6 Mesa de componentes SIPLACE serie-X
Los alimentadores se colocan con su guía de deslizamiento delantera sobre el elemento auxiliar
de entrada (pos. 1 en la Fig. 3.11 - 6
). Al encajar el alimentador se desliza con sus guías (pos. 12
y 13 en la Fig. 3.9 - 2
, página 169) sobre el perfil guía (pos. 2 en la Fig. 3.11 - 6) hasta la regleta
de tope (pos. 4 en la Fig. 3.11 - 6
). Un agujero de centrado (pos. 5 en la Fig. 3.11 - 6) en la regleta
de tope toma la espiga de centrar "delante" (pos. 4 en la Fig. 3.9 - 1
, página 168) del alimentador-
X. Al mismo tiempo el trinquete de bloqueo (pos. 1 en la Fig. 3.11 - 7
, página 222) de la mesa de
componentes encaja en el rodillo de bloqueo (pos. 1 en la Fig. 3.9 - 1
, página 168) del alimenta-
dor. La espiga de centrar "atrás" (pos. 12 en la Fig. 3.9 - 1
, página 168) en la cara superior del
alimentador se aloja en la entalladura de la regleta de centrado (pos. 3 en la Fig. 3.11 - 6
).
3
Fig. 3.11 - 6 Mesa de componentes, SIPLACE serie-X, vista posterior
(1) Elemento auxiliar de entrada
(2) Perfil guía (Ω perfil)
(3) Regleta de centrado para la recepción de la espiga de centrar "atrás" para alimentadores-X
(4) Regleta de tope
(5) Agujeros de centrado
(6) Contacto de conmutación del interruptor de seguridad del circuito de PARADA DE EMER-
GENCIA
(7) Protección de acceso
3 Datos técnicos de la máquina automática Instrucciones de servicio SIPLACE Serie-X
3.11 Carro de componentes SIPLACE serie-X A partir de la versión de software SR.605.xx
Edición 07/2008 ES
222
3
Fig. 3.11 - 7 Mesa de componentes, SIPLACE serie-X, vista frontal
(1) Trinquetes de bloqueo
(2) Espiga de centrar en la mesa de componentes
(3) Acoplamiento de aire comprimido
(4) Perno de puesta a tierra
(5) Agujero de centrado en la mesa de componentes
