6 Ampliaciones de estación Instrucciones de servicio SIPLACE Serie-X 6.4 Cambiador de waffle-pack A partir de la versión de software SR.605.xx Edición 07/2008 ES 430 6.4.6 Dimensiones de la máqui na automática X3 con CWP…
Instrucciones de servicio SIPLACE Serie-X 6 Ampliaciones de estación
A partir de la versión de software SR.605.xx 6.4 Cambiador de waffle-pack
Edición 07/2008 ES
429
6.4.5 Dimensiones
6

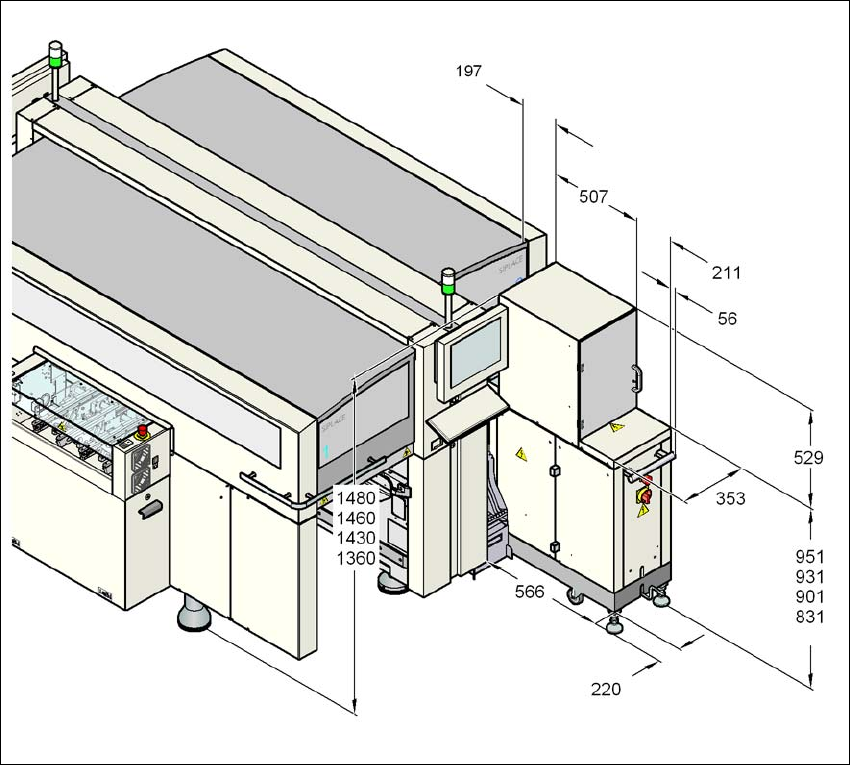

Fig. 6.4 - 1 Dimensiones del cambiador de waffle-pack
6 Ampliaciones de estación Instrucciones de servicio SIPLACE Serie-X
6.4 Cambiador de waffle-pack A partir de la versión de software SR.605.xx
Edición 07/2008 ES
430
6.4.6 Dimensiones de la máquina automática X3 con CWP
6
6
6

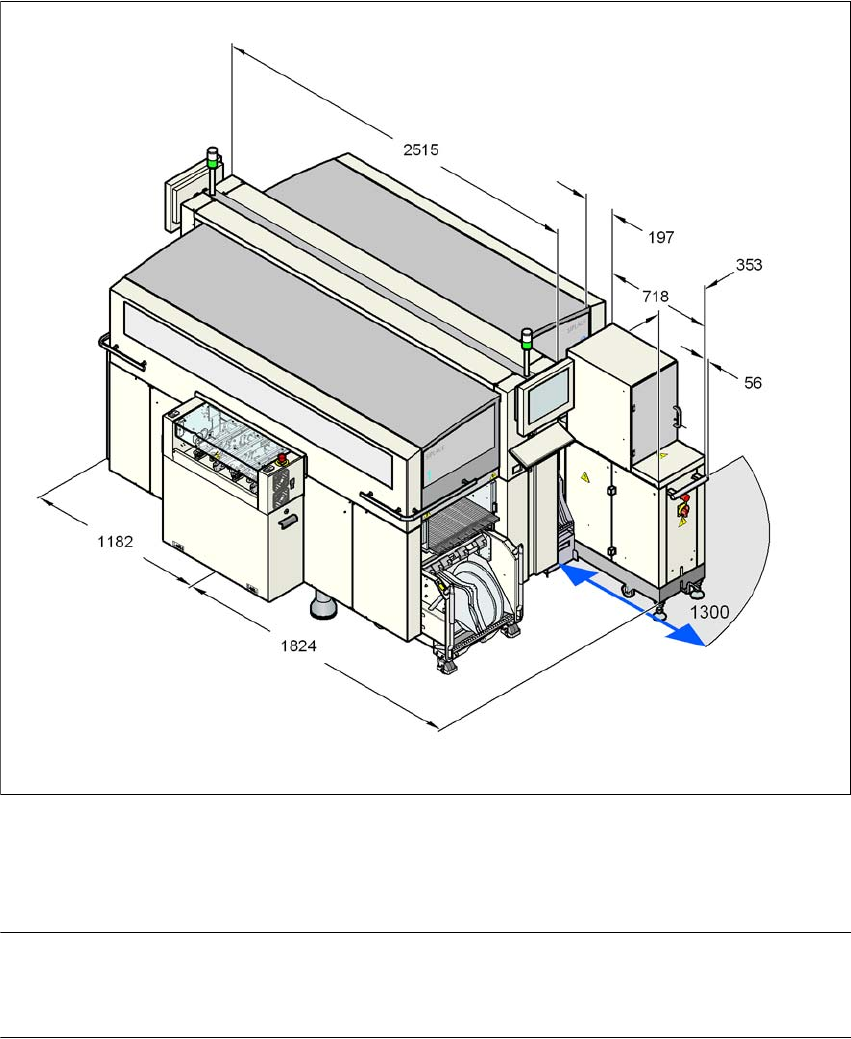

Fig. 6.4 - 2 Dimensiones de la máquina automática X3 con cambiador de waffle-pack en milímetros
6
INDICACIÓN 6
En la posición 2 puede acoplarse un cambiador de waffle-pack en lugar de un carro de compo-
nentes.
Instrucciones de servicio SIPLACE Serie-X 6 Ampliaciones de estación
A partir de la versión de software SR.605.xx 6.4 Cambiador de waffle-pack
Edición 07/2008 ES
431
6.4.7 Dimensiones de la máquina automática X2 con CWP
6
6
6

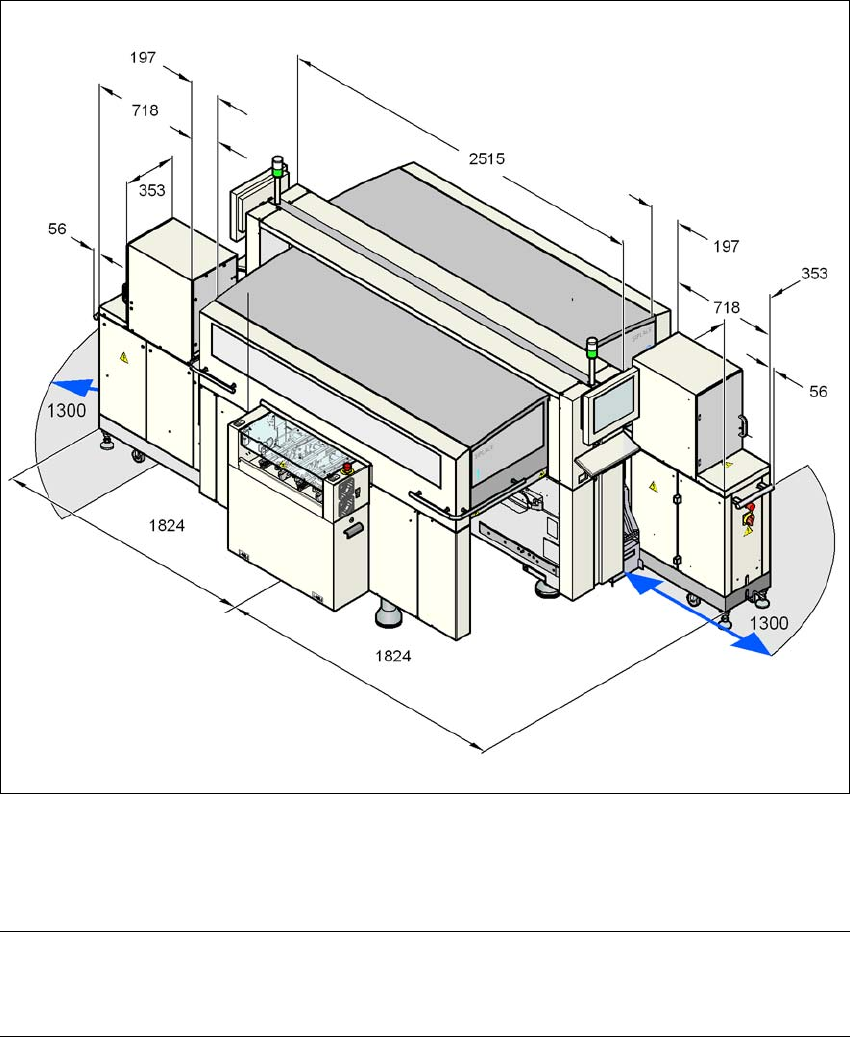

Fig. 6.4 - 3 Dimensiones de la máquina automática X2 con cambiador de waffle-pack en milímetros
6
INDICACIÓN 6
En las posiciones 2 y 4 puede acoplarse un cambiador de waffle-pack en lugar de un carro de
componentes.
