Instrucciones de servicio SIPLACE Serie-X 4 Instalación y puesta en servicio
A partir de la versión de software SR.605.xx 4.2 Infraestructura en el lugar de instalación
Edición 07/2008 ES
247
→ Observe que la horquilla se cargue de forma uniforme al elevar la máquina automática. Un
apoyo resistente entre la horquilla y la máquina automática evita el vuelco de la misma al ele-
varla. Así se evita una carga asimétrica de las patas de la máquina lo que causaría la defor-
mación de la fijación de las patas de la máquina. Recomendamos que una segunda persona,
observe la elevación de la máquina automática y asegure que ésta no se vuelque hacia un
lado al levantarla con el carro elevador.
4.1.5.4 Lo que Ud. debe observar incondicionalmente durante el transporte
ADVERTENCIA 4
Durante el transporte observe que todas las patas de la máquina estén suspendidas libremente
sobre el suelo. El arrastre de las patas de la máquina sobre el suelo durante el transporte, o el
choque contra un obstáculo, pueden deteriorar la fijación de las patas de la mesa en el bastidor
de la máquina.
4
4
4
4
4.2 Infraestructura en el lugar de instalación
4.2.1 Recomendaciones sobre la consistencia del suelo
El suelo donde se instala la máquina automática debe ser firme y plano ya que durante el servicio
de la misma pueden presentarse vibraciones en el lugar de instalación. La magnitud de las vibra-
ciones depende de la construcción del suelo. En tanto se cumplan los parámetros de carga del
suelo etc., son apropiados:
– Construcciones de techos de hormigón armado, p.ej. techos en naves industriales
– Placas de fondo de hormigón armado, p.ej. suelos de hormigón en naves industriales sin só-
tano
– Salas con suelo doble entre tanto se encuentre en el espacio intermedio un fundamento es-
table. Para este fundamento intermedio son válidas las mismas condiciones de instalación.
Puede estar fabricado en vigas de acero o de hormigón.
4.2.1.1 Peso de la máquina y carga superficial
Los valores de peso de las máquinas y carga superficial los encuentran en el apartado 3.3.1, pá-
gina 111
.
4 Instalación y puesta en servicio Instrucciones de servicio SIPLACE Serie-X
4.2 Infraestructura en el lugar de instalación A partir de la versión de software SR.605.xx
Edición 07/2008 ES
248
4
4.2.1.2 Límites de vibración
La máquina automática es insensible a sacudidas del suelo. Sin embargo se deben mantener los
siguientes límites de vibración.
4
4
4
4
4
4.2.2 Alimentación de aire comprimido
4.2.2.1 Comprobar la alimentación de aire comprimido
Compruebe si la alimentación de aire comprimido corresponde a las especificaciones prescritas
de la máquina (ver tabla en el apartado 3.2
, página 109).
INDICACIÓN: 4
En la documentación "Configuración de red (sistema eléctrico y de aire comprimido) para insta-
laciones SMD donde el cliente", artículo N° 00191409-xx se describen medidas para lograr la
especificación exigida.
→ Registre las propiedades del aire comprimido en el lugar de instalación.
ADVERTENCIA
Nunca suelte conductos de aire comprimido que se encuentran bajo presión. ¡Existe peligro de
lesiones! 4
Parámetro Valores
Valor espectral - "tercio de octava" de la velocidad de vibración 5 - 100 Hz
v < 250 µm/s
Valor v
máx
en transcurso del tiempo
v
máx
< 1,5 mm/s
Instrucciones de servicio SIPLACE Serie-X 4 Instalación y puesta en servicio
A partir de la versión de software SR.605.xx 4.2 Infraestructura en el lugar de instalación
Edición 07/2008 ES
249
4.2.2.2 Conexión de aire comprimido de la máquina automática
4

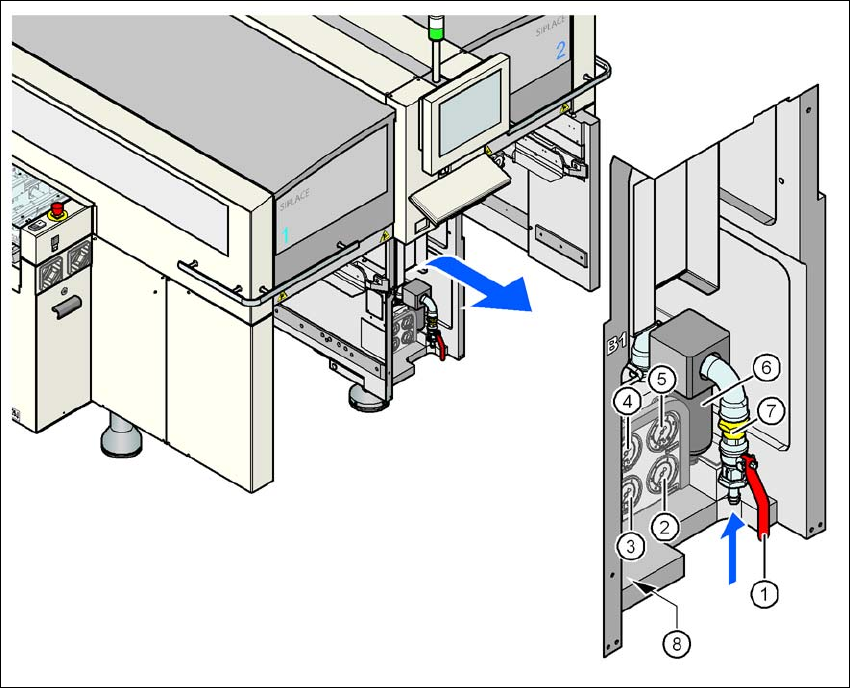

Fig. 4.2 - 1 Conexión del conducto de aire comprimido
(1) Grifo de cierre en posición "ON"
(2) Manómetro para la presión de alimentación de los componentes de la máquina
Presión nominal: 0,5 ± 0,025 MPa, 5 ± 0,25 bares (gama de visualización 0 - 0,6 MPa, 0 - 6
bares)
(3) Manómetro para la presión de alimentación del distribuidor de portales
Presión nominal: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bares (gama de visualización 0 - 0,6 MPa, 0 - 6
bares)
(4) Manómetro para la presión de alimentación del alimentador Bulkcase
Presión nominal: 0,25 ± 0,05 MPa, 2,5 ± 0,5 bares (gama de visualización: 0 - 0,6 MPa, 0 -
6 bares)
(5) Manómetro para la presión de entrada
Presión nominal: 0,5 - 1,0 MPa, 5 - 10 bares (gama de visualización: 0 - 1,0 MPa, 0 - 10 bares)
(6) Filtro de aire comprimido
(7) Conexión para el aire comprimido
(8) Tornillo de hexágono interior para fijar el inserto neumático
