3.11.10 Canal guía de la cinta vacía en el dispositivo para retraer el carro de
componentes SIPLACE serie-X
En la versión estándar, el canal guía de la cinta vacía puede conducir cintas con una altura de
bolsa de máximo 12 mm hacia la cortadora neumática de cinta.
3
Fig. 3.11 - 11 Canal guía de la cinta vacía en el dispositivo para retraer el carro de componentes SIPLACE serie-X
(1) Ranura de entrada para las cintas vacías
(2) Ranura de salida para las cintas vacías por encima de la cortadora neumática
(3) Chapa separadora para cintas < 12 mm, desmontable para cintas > 12 mm
INDICACIÓN
– Para bolsas de cinta con una altura superior a 12 mm puede retirarse la chapa separadora
(pos. 3 en la Fig. 3.11 - 11
) (ver apartado 4.6.1, página 317).
→ No posicione el alimentador con bolsas bajas directamente al lado de alimentadores con bol-
sas altas. Las cintas vacías se pueden superponer y atascar.
Instrucciones de servicio SIPLACE Serie-X 3 Datos técnicos de la máquina automática
A partir de la versión de software SR.605.xx 3.12 Carro de componentes SIPLACE HF
Edición 07/2008 ES
227
3.12 Carro de componentes SIPLACE HF
Artículo N° 00119622-xx Carro de componentes SIPLACE HF/serie-X/D3
En las máquinas automáticas de la SIPLACE serie-X pueden acoplarse hasta cuatro carros de
componentes SIPLACE HF. La numeración de las posiciones la encuentra en la siguiente figura.
3
Fig. 3.12 - 1 Posiciones del carro de componentes, SIPLACE HF
(1) Posición 1
(2) Posición 2
(3) Posición 3
(4) Posición 4
(T) Dirección de transporte de TCI
INDICACIÓN 3
El carro de componentes SIPLACE HF no puede utilizarse junto con el cabezal Collect&Place de
20 segmentos.
3 Datos técnicos de la máquina automática Instrucciones de servicio SIPLACE Serie-X
3.12 Carro de componentes SIPLACE HF A partir de la versión de software SR.605.xx
Edición 07/2008 ES
228
CUIDADO 3
Los carros de componentes de SIPLACE HF solamente se pueden acoplar en las posiciones en
que está instalado el dispositivo para retraer el carro de componentes de SIPLACE HF (Fig. 5.11
- 6, página 366).
Los carro de componentes son módulos independientes que pueden equiparse en una posición
externa con alimentadores. Por esta razón el cambio de carro de componentes exige solamente
una breve interrupción del proceso de producción.
INDICACIÓN:
En posiciones externas de equipamiento Ud. necesita para el carro de componentes una alimen-
tación externa de tensión (ver apartado 3.12.6, página 233).

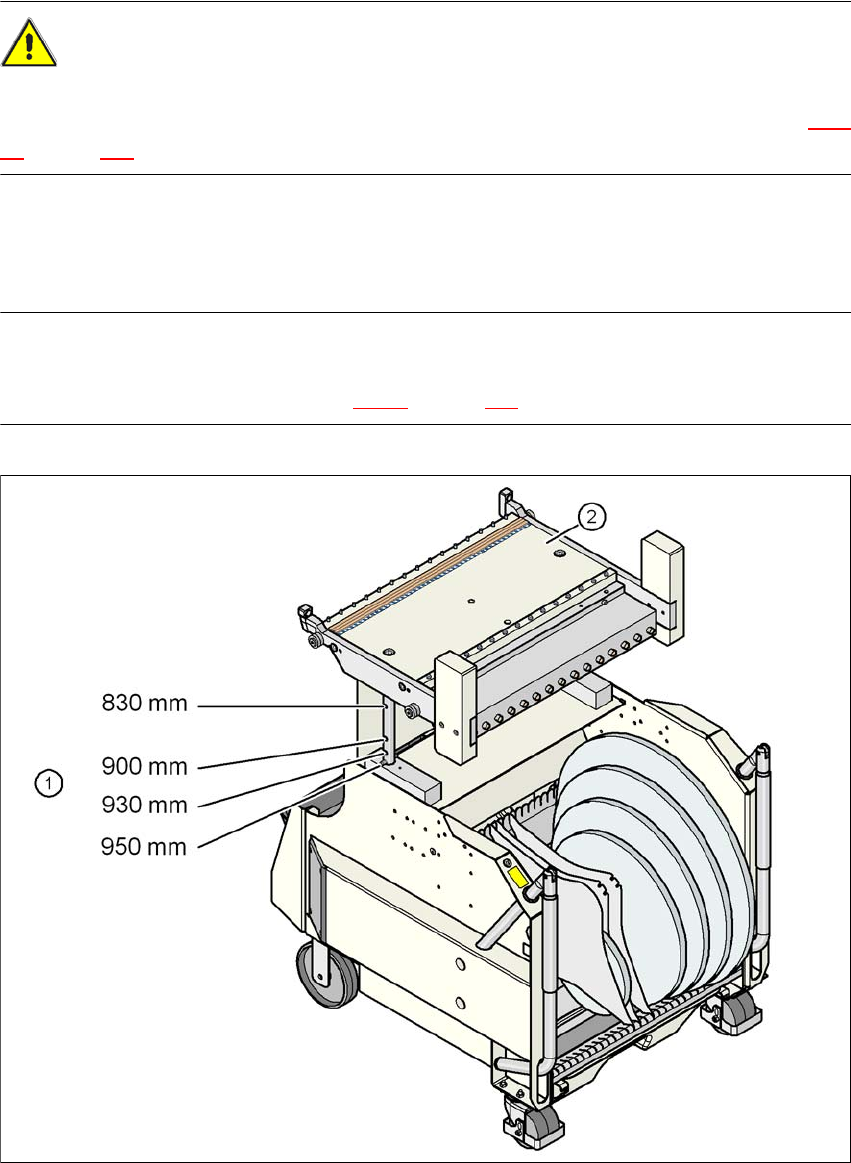

Fig. 3.12 - 2 Carro de componentes SIPLACE HF con una altura del transporte de TCI de 950 mm
(1) Agujeros para las alturas del transporte de la tarjetas de circuitos impresos 830 - 950 mm en
las columnas-guía
(2) Mesa - carro de componentes
