3 Datos técnicos de la máquina automática I nstrucciones de servicio SIPLACE Serie-X 3.12 Carro de componentes SIPLACE HF A partir de la versión de software SR.605.xx Edición 07/2008 ES 230 Debajo de la plac a de la mesa…
Instrucciones de servicio SIPLACE Serie-X 3 Datos técnicos de la máquina automática
A partir de la versión de software SR.605.xx 3.12 Carro de componentes SIPLACE HF
Edición 07/2008 ES
229
3.12.1 Estructura
El carro de componentes consta esencialmente del bastidor, la mesa para la recepción del ali-
mentador, la unidad de comunicación, el contenedor de rollos de cinta y el recipiente de desechos
de cinta.

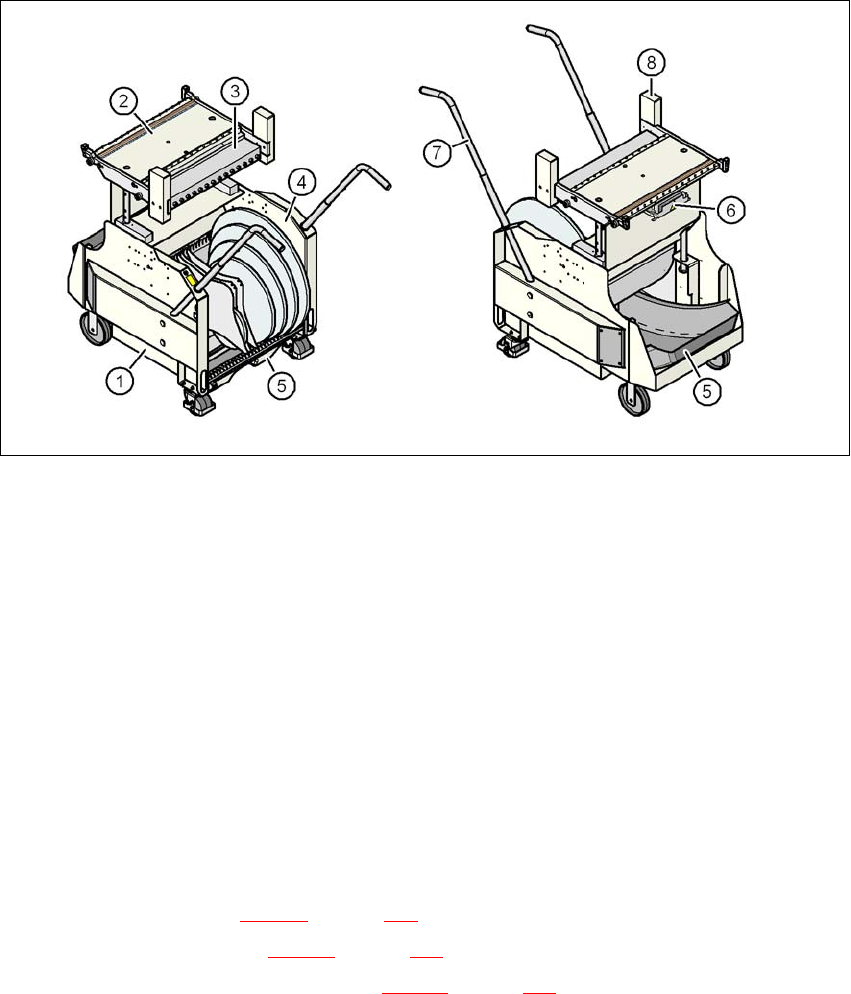

Fig. 3.12 - 3 Carro de componentes SIPLACE HF - vista frontal y vista posterior
(1) Chasis
(2) Mesa de componentes
(3) Unidad de comunicación
(4) Contenedor de rollos de cinta
(5) Recipiente de desechos de cinta
(6) Interfaz para la alimentación de corriente, la comunicación, el bucle de seguridad y la alimen-
tación de aire comprimido para alimentador Bulkcase
(7) Asidero
(8) Protección de acceso
3.12.2 Descripción
El chasis (pos. 1 en la Fig. 3.12 - 3, página 229) es de marcha suave y fácil maniobra.
Los asideros (pos. 7 en la Fig. 3.12 - 3
, página 229) se pueden rebatir hacia arriba o hacia abajo.
La mesa de componentes (pos. 2 en la Fig. 3.12 - 3
, página 229) tiene una capacidad de máximo
15 posiciones para alimentadores con un ancho de 30 mm. Los alimentadores se centran sobre
la mesa de forma mecánica con espigas de centrar y casquetes esféricos. Los alimentadores se
abastecen con aire comprimido a través de una regleta de aire comprimido independiente.
3 Datos técnicos de la máquina automática Instrucciones de servicio SIPLACE Serie-X
3.12 Carro de componentes SIPLACE HF A partir de la versión de software SR.605.xx
Edición 07/2008 ES
230
Debajo de la placa de la mesa de componentes se encuentra la interfaz para alimentación de co-
rriente, la comunicación y los bucles de seguridad (pos. 6. 3.12 - 3
, página 229). La alimentación
de aire comprimido para alimentador Bulkcase se realiza igualmente a través de esta interfaz.
INDICACIÓN
Para el servicio de la máquina automática deben estar acoplados todos carros de componentes,
cambiador matricial de cargadores o cambiador de waffle-pack. De lo contrario la máquina auto-
mática permanece en estado de PARADA DE EMERGENCIA. Se ha interrumpido el proceso de
colocación.
La unidad de comunicación (pos. 3 en la Fig. 3.12 - 3
, página 229) abastece a los alimentadores
con las tensiones y señales de mando necesarias.
El contenedor de rollos de cinta (pos. 4 en la Fig. 3.12 - 3
, página 229) en la ejecución estándar
acepta rollos de hasta 17" (432 mm). En la parte inferior del chasis se encuentra el depósito ex-
traíble de desechos de cinta (pos. 5 en la Fig. 3.12 - 3
, página 229). Los desechos de cinta son
conducidos a través de un canal al depósito de desechos de cinta, el cual debe vaciarse regular-
mente.
CUIDADO 3
Observe las indicaciones de seguridad en el apartado 5.4.2
, página 333, cuando Ud. extrae el
recipiente de desechos de cinta del carro de componentes.
3.12.3 Datos técnicos
3
3
Longitud x ancho
Altura (ver Fig. 3.12 - 4
, página 231)
727 x 592 mm²
752 x 592 mm² con recipiente de desechos de cinta
830 mm para una altura de transporte de TCI de 830 mm
900 mm para una altura de transporte de TCI de 900 mm
930 mm para una altura de transporte de TCI de 930 mm
950 mm para una altura de transporte de TCI de 950 mm
Altura del transporte de TCI 830 mm ± 15 mm (estándar)
900 mm ± 15 mm (opción)
930 mm ± 15 mm (opción)
950 mm ± 15 mm (opción SMEMA)
Peso
Sin alimentadores
Con alimentadores en todas las
posiciones
88,9 kg
143,7 kg
Diámetro de carretes
Estándar
Máximo
Hasta 432 mm (17")
483 mm (19")
Posiciones para alimentadores Máx. 15
Instrucciones de servicio SIPLACE Serie-X 3 Datos técnicos de la máquina automática
A partir de la versión de software SR.605.xx 3.12 Carro de componentes SIPLACE HF
Edición 07/2008 ES
231
3.12.4 Dimensiones y centro de gravedad del carro de componentes SIPLACE HF
3

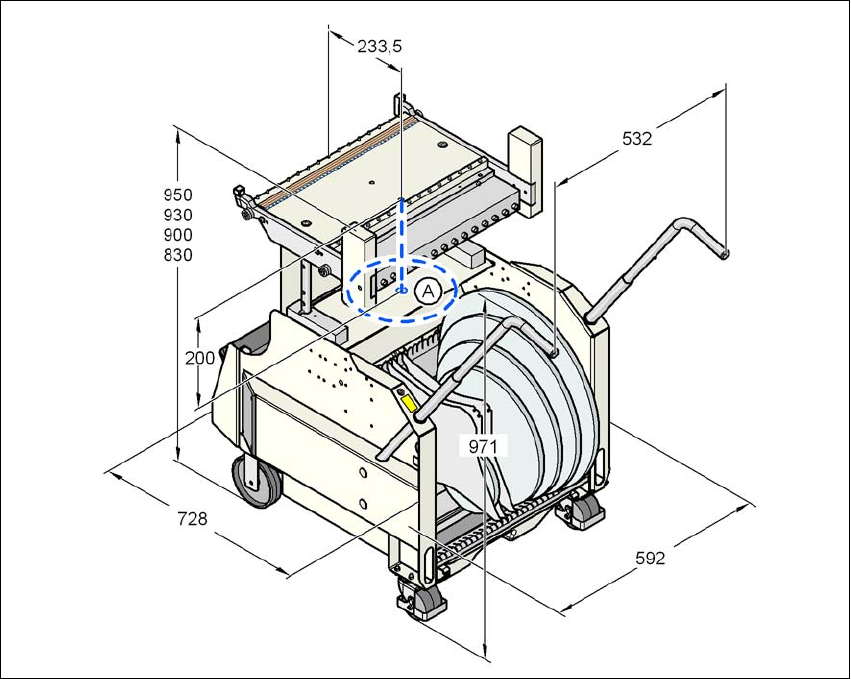

Fig. 3.12 - 4 Dimensiones del carro de componentes SIPLACE HF, todas las medidas en milímetros
3
El centro de gravedad (A) del carro de componentes se determinó para una altura del transporte
de la tarjetas de circuitos impresos de 830 mm.
