Instrucciones de servicio SIPLACE Serie-X 5 Tareas para los operadores
A partir de la versión de software SR.605.xx 5.6 Equipar los alimentadores
Edición 07/2008 ES
341
Si el alimentador no está incluido en el equipamiento actual, la visualización de estado perma-
nece apagada.
El alimentador-X se puede bloquear en la mesa de componentes por medio de un trinquete y no
puede extraerse. Si desea extraer los alimentadores de la mesa de componentes proceda como
sigue:
→ Presione el asidero de extracción (pos. 1 en la Fig. 5.6 - 1
, página 340). El asidero de
extracción salta y la visualización de estado se apaga.
→ Espere aprox. 1 segundo hasta que el bloqueo (pos. 4 en la Fig. 5.6 - 1
, página 340)
libere el alimentador.
→ Extraiga el alimentador de la mesa de componentes por el asidero correspondiente. Si
Ud. espera más de 5 seg. el alimentador se bloquea de nuevo. La visualización de es-
tado se ilumina en color rojo y en la visualización LCD (pos. 3 en la Fig. 5.6 - 1
, página
340
) aparece el mensaje "Asidero--->>".
→ Engatille de nuevo el asidero de extracción. Si el alimentador-X está contenido en el
equipamiento actual la visualización de estado se ilumina en color verde y en la visuali-
zación LCD se indican de nuevo el número de pista y la anchura de paso.
→ Presione de nuevo el asidero de extracción (pos. 1 en la Fig. 5.6 - 1
, página 340) y retire
ahora el alimentador de la mesa de componentes.
5.6.3 Colocar el alimentador-X en el carro de componentes (serie-X)
5.6.3.1 Controlar el alimentador-X antes de su utilización
Controle los siguientes puntos antes de utilizar un alimentador en la mesa de componentes:
→ El alimentador debe encontrarse en perfecto estado.
→ Tocando ligeramente controles si el balancín de película de cubierta (pos. 2 en la Fig.
5.6 - 2
, página 342) no está bloqueado.
→ Controle si la zona de la ventana de recogida (pos. 3 en la Fig. 5.6 - 2
, página 342) está
libre de componentes sueltos.
INDICACIÓN 5
Vacíe el compartimiento de eliminación de componentes (pos. 5 en la Fig.5.6 - 2
, página
342), antes de sacudir componentes del alimentador.
→ Presione un poco hacia delante la palanca (pos. 4 en la Fig. 5.6 - 2
, página 342) para
abrir la ventana de recogida (pos. 3 en la Fig. 5.6 - 2
, página 342). Con ello se eleva un
poco la ventana de recogida.
INDICACIÓN 5
No accione la palanca cuando esté colocada una cinta. La película de cubierta tensada se-
guiría transportando la cinta y liberando componentes.
5 Tareas para los operadores Instrucciones de servicio SIPLACE Serie-X
5.6 Equipar los alimentadores A partir de la versión de software SR.605.xx
Edición 07/2008 ES
342
→ Retire componentes sueltos bajo la ventana de recogida.
→ Cierre la ventana de recogida (pos. 3 en la Fig. 5.6 - 2
) colocando la palanca hacia atrás
(pos. 4 en la Fig. 5.6 - 2
).
→ Retire los componentes sueltos de la mesa de componentes utilizando un pincel o una
aspiradora con una tobera apropiada.
INDICACIÓN 5
Si la cinta ya está colocada, córtela enrasada en el canto delantero del alimentador.
→ Si el asidero de extracción (pos. 1) aún sobresale, encájelo.
5

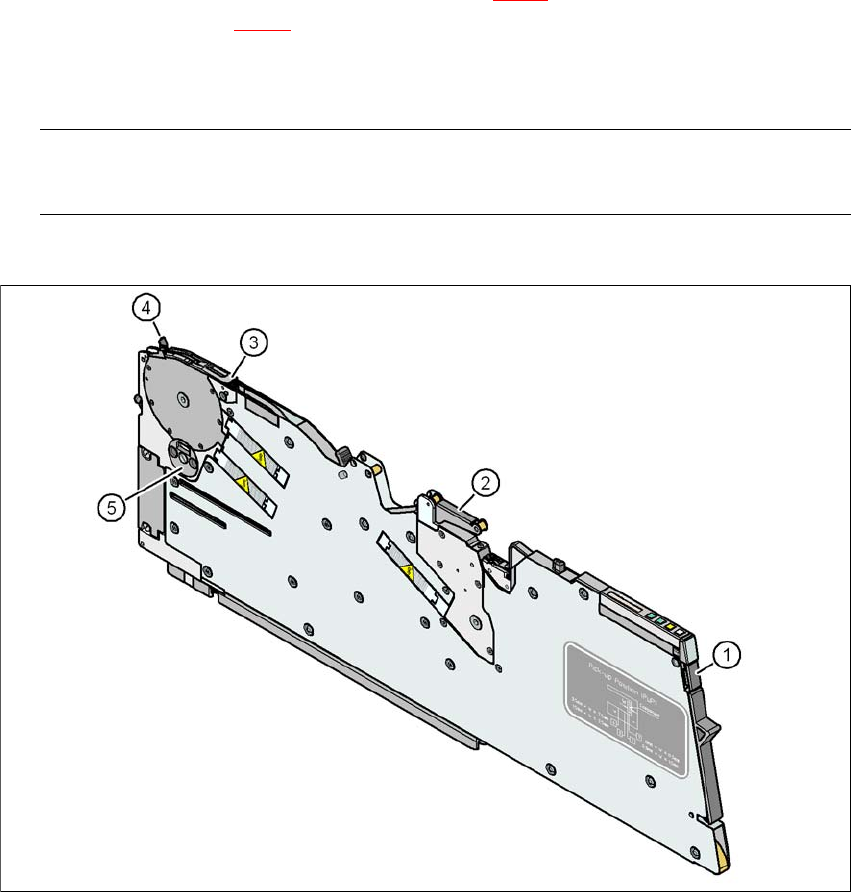

Fig. 5.6 - 2 Controlar el alimentador-X antes de su utilización
(1) Asidero de extracción
(2) Balancín de película de cubierta
(3) Ventana de recogida
(4) Palanca para elevar y engatillar la ventana de recogida
(5) Compartimiento de desecho de componentes
Instrucciones de servicio SIPLACE Serie-X 5 Tareas para los operadores
A partir de la versión de software SR.605.xx 5.6 Equipar los alimentadores
Edición 07/2008 ES
343
5.6.3.2 Colocar el alimentador-X en la mesa de componentes
5
Fig. 5.6 - 3 Colocar el alimentador-X en la mesa de componentes
(1) Guía de deslizamiento delantera del alimentador-X
(2) Guía de deslizamiento trasera del alimentador-X
(3) Perno de centrar "atrás" en el alimentador-X
(4) Perno de centrar "delante" en el alimentador-X
(5) Entalladuras en la regleta de centrado para el alojamiento del perno de centrado "atrás"
(6) Agujeros de centrado en la mesa de componentes para el alojamiento del perno de centrado
"delante"
(7) Trinquetes de bloqueo
(8) Perfil guía de la mesa de componentes (Ωperfil)
(9) Elemento auxiliar de entrada para el alimentador
5
→ Coloque la guía de deslizamiento delantera (pos. 1 en la Fig. 5.6 - 3) del alimentador sobre
el elemento auxiliar de entrada (pos. 9 en la Fig. 5.6 - 3
) de mesa de componentes.
→ Mantenga el alimentador vertical y desplácelo hacia delante a lo largo del perfil guía (pos. 8
en la Fig. 5.6 - 3
). El alimentador se desliza con la guía delantera (pos. 1 en la Fig. 5.6 - 3) y
trasera (pos. 2 en la Fig. 5.6 - 3
) sobre el perfil guía (pos. 8 en la Fig. 5.6 - 3).
