Instrucciones de servicio SIPLACE Serie-X 6 Ampliaciones de estación A partir de la versión de software SR.605.xx 6.8 Lector de código de barras de TCI Edición 07/2008 ES 439 6.8.4 Posibilidades de mont aje p ara el lect…
6 Ampliaciones de estación Instrucciones de servicio SIPLACE Serie-X
6.8 Lector de código de barras de TCI A partir de la versión de software SR.605.xx
Edición 07/2008 ES
438
6.8.3 Datos técnicos - Lector de código de barras 2D
6
6
Señal óptica Visualización de funcionamiento de 4x LEDs
Señal acústica Zumbador
Interfaz de datos RS232, RS 422/485
Conexión eléctrica Enchufe D-Sub-HD de 15 polos
Tensiones de servicio 10 V CC ... 30 V CC
Radiación del diodo láser Luz rubí
Longitud de onda 650 nm
Clase láser Clase 2, conforme a DIN EN 60825-1: 2001
Frecuencia de exploración 100 ... 15 kHz
Resolución 0,17 mm ... 0,5 mm
Tipos de códigos 2D Data Matrix ECC 200
Longitud de código de barras 2D
Transporte sencillo
Transporte doble, asincrónico
Transporte doble, sincrónico
Máx. 40 caracteres
Máx. 40 caracteres
Máx. 40 caracteres
Tipos de códigos 1D Código 39, código 128,
Codabar, EAN, EAN 128, UPC,
2/5 Interleaved, Pharma Code
(otros por demanda)
Longitud de código de barras 1D
Transporte sencillo
Transporte doble, asincrónico
Transporte doble, sincrónico
Máx. 40 caracteres
Máx. 40 caracteres
Máx. 40 caracteres
Señal óptica Visualización de funcionamiento de 4x LEDs
Señal acústica Zumbador
Interfaz de datos RS232, RS 422/485, Ethernet
Conexión eléctrica Enchufe D-Sub-HD de 15 polos
Enchufe RJ45 10baseT
Tensiones de servicio 10 V CC ... 30 V CC
Instrucciones de servicio SIPLACE Serie-X 6 Ampliaciones de estación
A partir de la versión de software SR.605.xx 6.8 Lector de código de barras de TCI
Edición 07/2008 ES
439

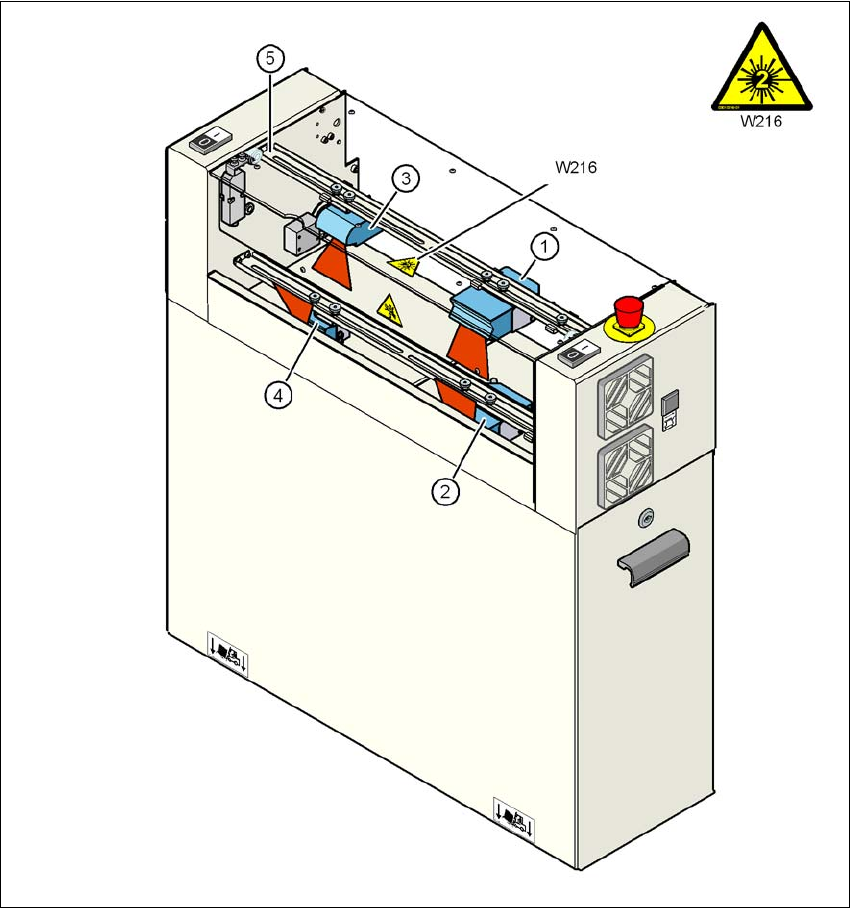

6.8.4 Posibilidades de montaje para el lector de código de barras de TCI
Fig. 6.8 - 3 Posibilidades de montaje para el lector de código de barras de TCI
(1) Lector de código de barras 2D "arriba"
(2) Lector de código de barras 2D "abajo"
(3) Lector de código de barras 1D "arriba"
(4) Lector de código de barras 1D "abajo"
(5) Carril de montaje
Pos. W216, artículo N° 03010316-01
6 Ampliaciones de estación Instrucciones de servicio SIPLACE Serie-X
6.8 Lector de código de barras de TCI A partir de la versión de software SR.605.xx
Edición 07/2008 ES
440
6.8.5 Aviso de advertencia W216 en la cubierta del lado de entrada de tarjetas de
circuitos impresos
6
Aviso de advertencia W216 "Clase láser 2" en la cubierta del lado de entrada de tarjetas de cir-
cuitos impresos, artículo N° 03010316-01 (número por cada máquina automática: 1)
INDICACIÓN 6
Cuando Ud. instala un lector de código de barras de TCI en la máquina automática, debe colo-
car el aviso de advertencia láser W206 en la cubierta del lado de entrada de tarjetas de circuitos
impresos que se encuentra en el juego de reequipamiento.
6.8.6 Posicionar las etiquetas de código de barras de TCI sobre la tarjeta de
circuitos impresos
INDICACIÓN 6
Restricciones para tarjetas de circuitos impresos con una longitud superior a 430 mm

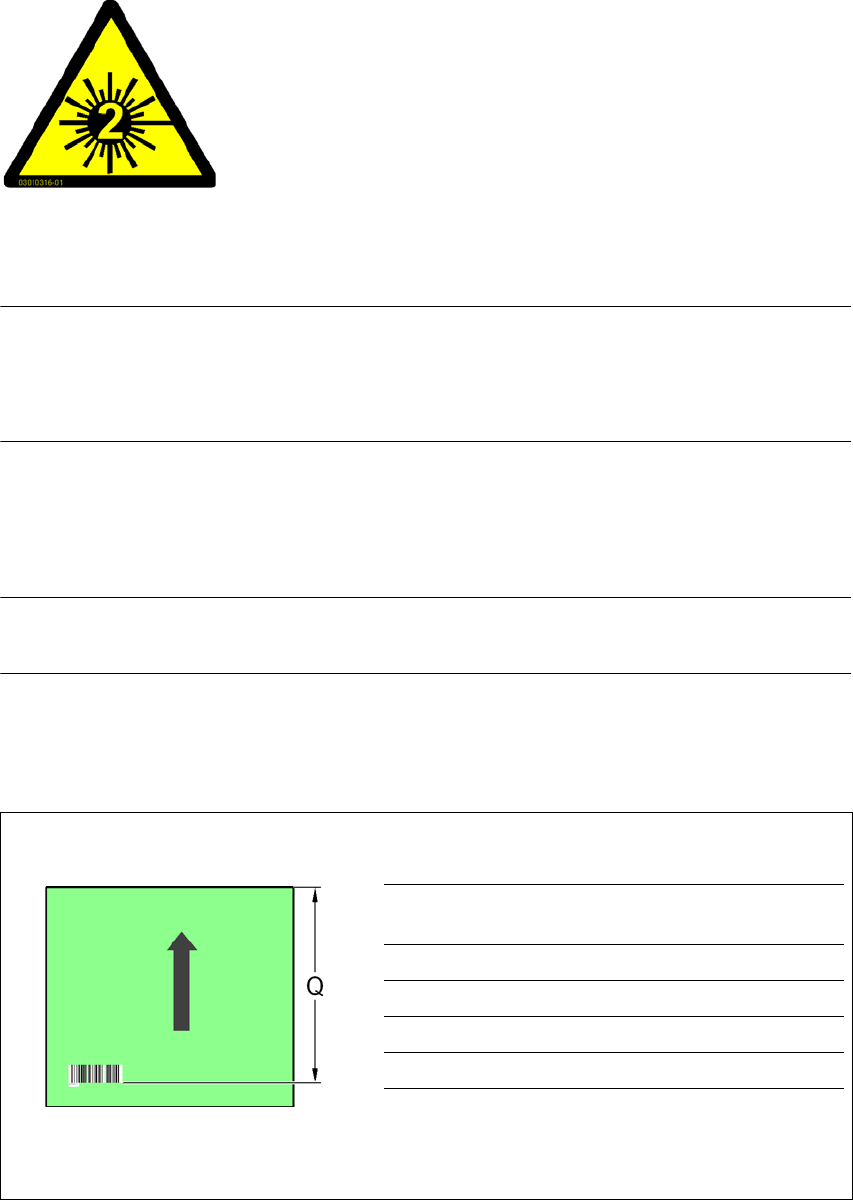

6.8.6.1 Posicionar a lo largo del lado longitudinal TCI -
haz de lectura transversal a la dirección de transporte
Fig. 6.8 - 4 Posicionar a lo largo del lado longitudinal TCI - haz de lectura transversal a la dirección de transporte
6
6
6
6
6
6
¡Radiación láser!
¡No mirar hacia el haz!
Clase láser 2
Lector de código de barras
de TCI
Q [mm]
2D arriba 390
1D arriba 390
2D abajo
a
a) En el caso que en la máquina automática esté ins-
talado un transporte doble – TCI, ofrecemos una
construcción especial para el reequipamiento del
lector de código de barras de TCI 2D "abajo".
430
1D abajo 430
