2.7.2 Tensiones residuales y tiempos de descarga después de desconectar el
interruptor principal
2
CUIDADO 2
Para evitar una pérdida de datos desconecte la máquina automática - excepto en casos de emer-
gencia - según los siguientes criterios:
– La máquina automática ha terminado la transmisión de datos de la máquina, del equipa-
miento y del usuario.
– La máquina automática ha terminado el tratamiento de la tarjeta de circuitos impresos.
– La máquina automática ha terminado la fase de aceleración.
2.8 Bloqueo de la alimentación de aire comprimido y
reducción de presión
La presión de servicio de la máquina automática se ha ajustado de forma fija en 0,50 ± 0,025 MPa
(5,0 ± 0,25 bares). La posición de la unidad de aire comprimido se indica en la pos. 1 de la Fig.
2.8 - 1
, página 92. Usted puede interrumpir la alimentación de aire comprimido a la máquina au-
tomática con el grifo de cierre (pos. 2 en la Fig. 2.8 - 1
, página 92).
→ Suelte con la llave de la máquina el bloqueo de la cubierta.
→ Levante la cubierta (ver Fig. 2.8 - 1
, página 92).
→ Gire la palanca del grifo de cierre (pos. 1 en la Fig. 2.8 - 1
, página 92) de la posición vertical
a la horizontal.
→ Observe el manómetro de presión de servicio (pos. 5 en la Fig. 2.8 - 1
, página 92). Con la
máquina automática conectada se alivia la presión en 1 minuto a 0 MPa (0 bares).
CUIDADO
Con la máquina conectada sólo puede interrumpir con el grifo de cierre la alimentación de aire
comprimido por espacio de 30 minutos Si necesita más tiempo para trabajos de mantenimiento y
servicio en el sistema neumático debe desconectar la máquina automática con el interruptor
principal y desconectarla de la alimentación de aire comprimido.
Clavija X11, X13_1 y X13_4
medida contra X12 (GND)
Tensión residual con el interruptor
principal desconectado
Tiempos de
descarga
X11 < 10 V CC < 7 s
X13_1 < 10 V CC < 50 s
X13_4 < 10 V CC < 2 s
2 Seguridad de servicio Instrucciones de servicio SIPLACE Serie-X
2.8 Bloqueo de la alimentación de aire comprimido y reducción de presión A partir de la versión de software SR.605.xx
Edición 07/2008 ES
92

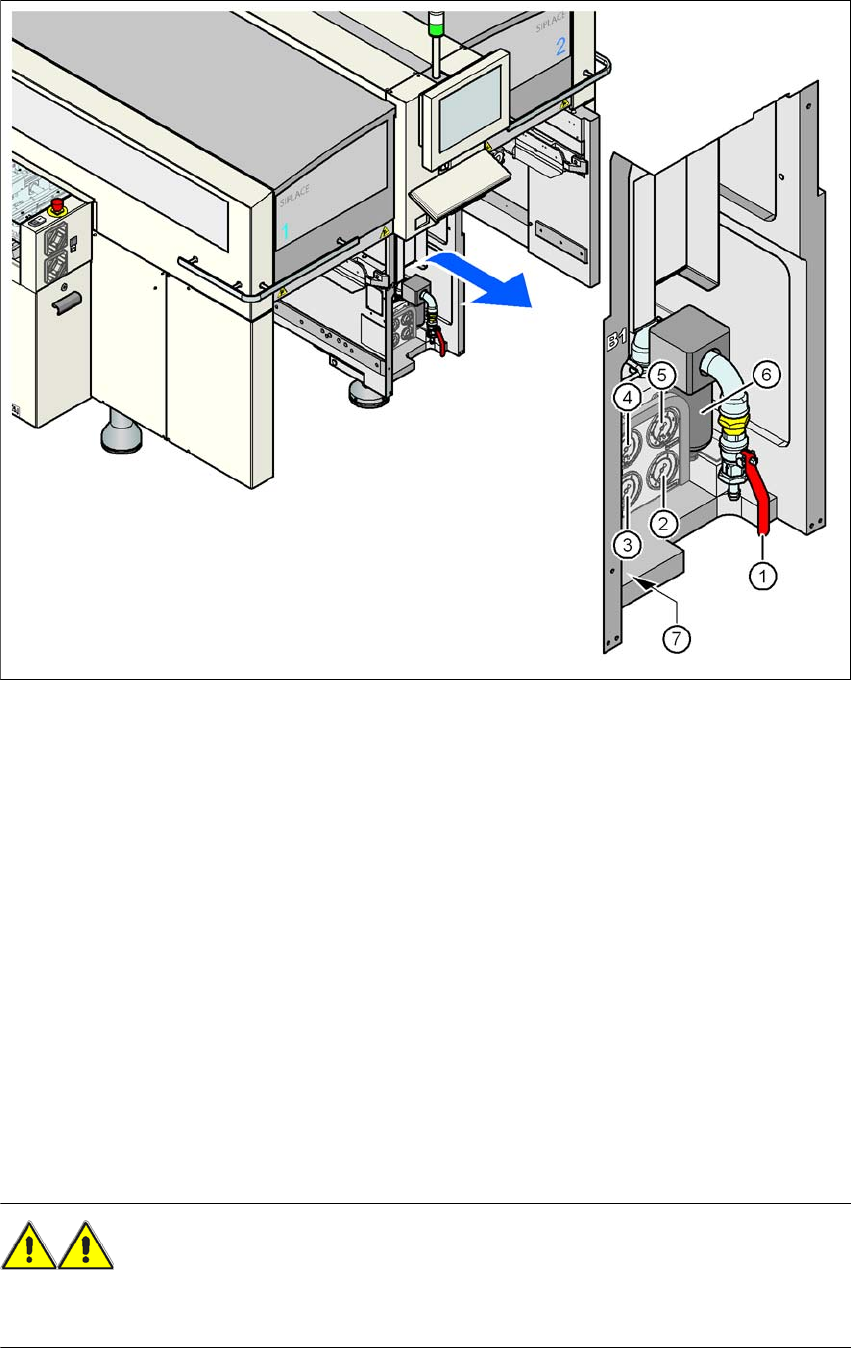

Fig. 2.8 - 1 Unidad de aire comprimido en la máquina automática
(1) Grifo de cierre
(2) Manómetro para la presión de alimentación de los componentes de la máquina
Presión nominal: 0,48 ± 0,025 MPa, 4,8 ± 0,25 bares (gama de visualización 0 - 0,6 MPa,
0 - 6 bares)
(3) Manómetro para la presión de alimentación del distribuidor de portales
Presión nominal: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bares (gama de visualización 0 - 0,6 MPa,
0 - 6 bares)
(4) Manómetro para la presión de alimentación del alimentador Bulkcase
Presión nominal: 0,25 ± 0,05 MPa, 2,5 ± 0,5 bares (gama de visualización: 0 - 0,6 MPa,
0 - 6 bares)
(5) Manómetro para la presión de entrada
Presión nominal: 0,5 - 1,0 MPa, 5 - 10 bares (gama de visualización: 0 - 1,0 MPa, 0 - 10 bares)
(6) Filtro de aire comprimido
(7) Tornillo de hexágono interior para fijar el inserto neumático
ADVERTENCIA
Nunca suelte conductos de aire comprimido que se encuentran bajo presión. ¡Existe peligro de
lesiones! 2
Instrucciones de servicio SIPLACE Serie-X 2 Seguridad de servicio
A partir de la versión de software SR.605.xx 2.9 Estado energético de la máquina aut. después desconectar el interruptor principal
Edición 07/2008 ES
93
2.9 Estado energético de la máquina aut. después des-
conectar el interruptor principal
2

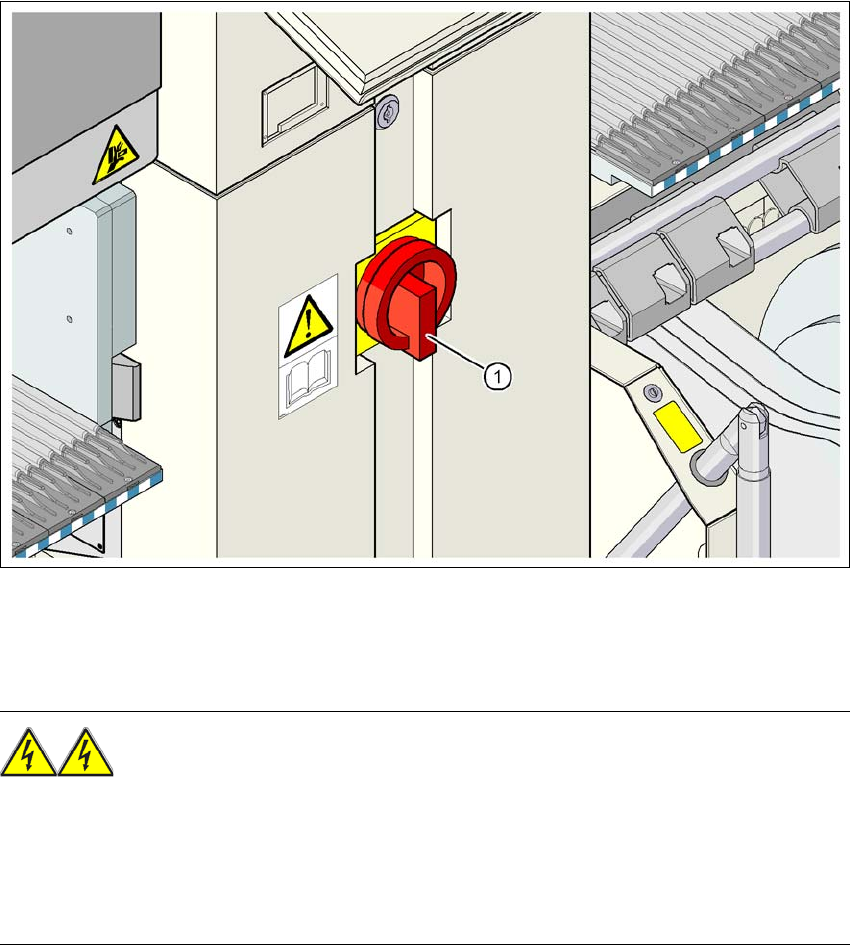

Fig. 2.9 - 1 Posición de la alimentación de corriente en la máquina automática
2
ADVERTENCIA
La máquina automática es alimentada con una tensión de red de 3 x 200 V CA, 3 x 208 V CA, 3
x 230 V CA, 3 x 380 V CA, 3 x 400 V CA ó 3 x 415 V CA ± 5 %, 50/60 Hz. Por esta razón partes
de esta instalación conducen peligrosas tensiones - incluso con el interruptor principal desconec-
tado. Por esta razón un manejo o tratamiento inadecuado de estas máquinas automáticas puede
causar la muerte o graves lesiones, así como considerables pérdidas materiales. 2
→ Observe las prescripciones de prevención de accidentes y las normas DIN vigentes (espe-
cialmente DIN EN 60 204, parte 1).
→ Solamente personal calificado o instruido puede abrir la cubierta sobre el inserto de alimen-
tación de corriente.
(1) Interruptor principal
