3.7.1.2 Estructura del transporte doble - TCI flexible
El transporte doble flexible posee dos pistas de transporte eléctrica- y mecánicamente indepen-
dientes.
3

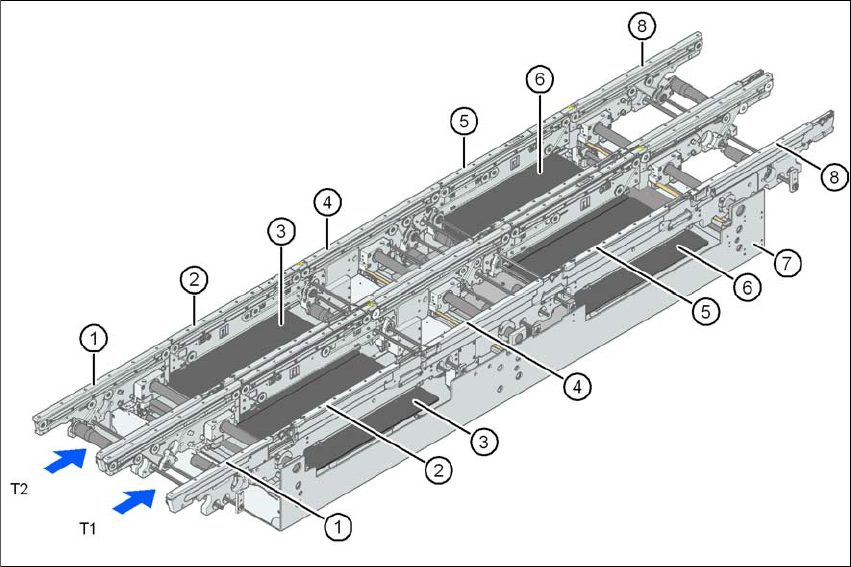

Fig. 3.7 - 2 Estructura del transporte doble - TCI
(1) Transporte de entrada
(2) Transporte de procesamiento 1
(3) Mesa elevadora 1
(4) Transporte intermedio
(5) Transporte de procesamiento 2
(6) Mesa elevadora 2
(7) Bandeja de montaje
(8) Transporte de salida
T1 Pista de transporte 1
T2 Pista de transporte 2
3.7.2 Descripción
Para la colocación la tarjeta de circuitos impresos se sujeta por la cara inferior. La distancia entre
la cara superior de la TCI y el cabezal de colocación permanece igual para toda tarjeta de circuitos
Instrucciones de servicio SIPLACE Serie-X 3 Datos técnicos de la máquina automática
A partir de la versión de software SR.605.xx 3.7 Sistema de transporte de TCI
Edición 07/2008 ES
147
impresos y no depende del espesor de las tarjetas de circuitos impresos. Por consiguiente la ve-
locidad de colocación no depende del espesor de la tarjeta de circuitos impresos. Además, se
puede optimizar el centrado de las marcas de la tarjeta de circuitos impresos. Gracias a la distan-
cia constante entre la superficie superior de la tarjeta de circuitos impresos y la cámara de TCI,
el foco de la cámara de TCI siempre está ajustado de forma nítida sobre la superficie de la tarjeta
de circuitos impresos. Los contornos de las marcas de las tarjetas de circuitos impresos se repre-
sentan de forma óptima en el chip CCD de la cámara de TCI.
El ancho del transporte de tarjetas de circuitos impresos es ajustado y supervisado de forma elec-
trónica por un circuito de regulación integrado. Esta se puede seleccionar por llamada. Para ello,
el sistema electrónico de regulación activa los motores paso a paso hasta alcanzar el ancho de-
seado. Es decir el ajuste del ancho es independiente de otros componentes de la máquina.
La altura de transporte puede seleccionarse en las máquinas automáticas de forma que éstas se
puedan integrar en líneas con una altura de transporte de 830, 900, 930 ó 950 mm.
La comunicación entre los transportes TCI de las máquinas automáticas individuales tiene lugar
a través de la interfaz - SMEMA o como opción a través de la interfaz Siemens.
El lado fijo de transporte puede seleccionarse a la derecha o bien a la izquierda tanto en el trans-
porte doble como en el transporte sencillo. En este transporte es posible de forma fácil por medio
de software un reequipamiento del lado de transporte fijo de derecha a izquierda, o viceversa.
El transporte de las tarjetas de circuitos impresos es supervisado y controlado con sensores óp-
ticos. Si una tarjeta de circuitos impresos ha alcanzado la zona de colocación y pasado la barrera
de luz, se frena. Una barrera de luz láser registra la posición de la tarjeta de circuitos impresos.
Tan pronto la tarjeta de circuitos impresos alcanza su posición nominal la cinta de transporte se
detiene y la tarjeta de circuitos impresos se sujeta por la cara inferior.
3.7.3 Definición de pistas de transporte y tipos de transporte
La pista de transporte derecha (vista en sentido de transporte) se denomina "Transporte 1", la
pista de transporte izquierda "Transporte 2" (ver la Fig. 3.7 - 4
, página 149).
3.7.3.1 Definición de ancho de pista de transporte
3.7.3.2 Ancho estándar
El ancho estándar de la pista de transporte es el ancho máximo de transporte, predeterminado
por la posición nominal de la cara lateral de transporte fija. Ésta tiene un valor de máximo 216 mm
por cada pista.
3.7.3.3 Pista de transporte de sobre-ancho
Desplazando de su posición nominal la cara lateral de transporte fija puede ampliarse la pista de
transporte a un máximo de 250 mm.
3 Datos técnicos de la máquina automática Instrucciones de servicio SIPLACE Serie-X
3.7 Sistema de transporte de TCI A partir de la versión de software SR.605.xx
Edición 07/2008 ES
148
3.7.3.4 Transporte doble en modo "Transporte sencillo"
El transporte doble puede configurarse online como un transporte sencillo. Para ello se repliega
por completo una pista de transporte y se desactiva (ver Fig. 3.7 - 3
). De esto resulta un ancho
de pista de transporte de máximo 450 mm.
3
Fig. 3.7 - 3 Transporte doble flexible en modo "Transporte sencillo"
3.7.3.5 Tipos de transporte
El transporte doble flexible puede funcionar en dos modos:
– Transporte sincrónico
– transporte asincrónico
3.7.3.6 Transporte asincrónico
Descripción 3
En servicio asincrónico se realiza la colocación en una tarjeta de circuitos impresos en una pista
de transporte, mientras otra se lleva a la posición de colocación en la segunda pista de transporte.
Transporte doble con pista de transporte 2 ampliada
(cara lateral fija a la izquierda)
Pista de transporte
2 desactiva
Pista de transporte 1 Pista de transporte 2 Pista de transporte
1 desactiva
Dirección de transporte de
TCI
Dirección de transporte de TCI
Cara lateral de transporte fija
Transporte doble con pista de transporte 1 ampliada
(cara lateral fija a la derecha)
Cara lateral de transporte móvil
