5.6.4.5 Sensores de empalme para alimentadores de cinta-X
En los alimentador de cinta-X se pueden equipar sensores de empalme. El sensor existe en dos
ejecuciones:
Sensor de empalme para alimentador de cinta-X 8 mm y 12 mm
Sensor de empalme para alimentador de cinta-X 16 mm hasta 88 mm 5
El sensor de empalme se instala en el lugar marcado con la pos 3 en la Fig. 5.6 - 8
, página 348.
Se suministran igualmente alimentadores de cinta con sensor de empalme ya instalado (ver apar-
tado 3.9.2
, a partir de la página 170.
5 Tareas para los operadores Instrucciones de servicio SIPLACE Serie-X
5.6 Equipar los alimentadores A partir de la versión de software SR.605.xx
Edición 07/2008 ES
350
5.6.5 Colocar el alimentador-S en el carro de componentes (serie-HF)
5

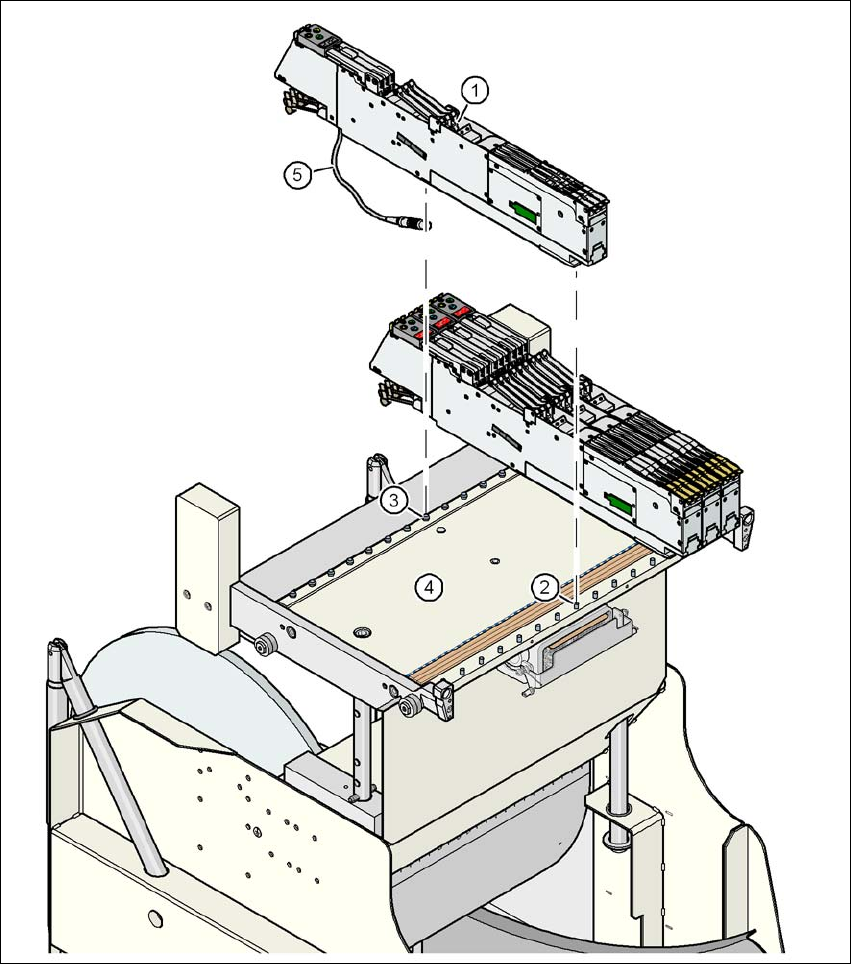

Fig. 5.6 - 9 Carro de componentes (serie-HF) con 15 posiciones para alimentadores-S
(1) Alimentador-S
(2) Perno de centrar
(3) Casquete
(4) Mesa de componentes
(5) Cable de conexión del alimentador
Instrucciones de servicio SIPLACE Serie-X 5 Tareas para los operadores
A partir de la versión de software SR.605.xx 5.6 Equipar los alimentadores
Edición 07/2008 ES
351
5.6.5.1 Preparar la mesa de componentes (SIPLACE HF) y los alimentadores-S para
el equipamiento
→ Limpie la superficie necesaria para el alimentador.
→ Limpie la superficie necesaria en la mesa de componentes.
→ Retire los componentes sueltos de la mesa de componentes utilizando un pincel o una aspi-
radora con una tobera apropiada.
CUIDADO 5
Evite retirar de la mesa componentes con los dedos. Se puede lesionar con fragmentos me-
tálicos pequeños.
5.6.5.2 Colocar el alimentador-S
→ Coloque el alimentador (pos. 1 en la Fig. 5.6 - 9, página 350) primero con la cara frontal - esta
cara es el lado con la pata bifurcada - sobre la mesa de componentes (pos. 4 en la Fig. 5.6
- 9, página 350) de forma que la perno de centrar (pos. 2) se deslice sobre la mesa de com-
ponentes en la ranura de la pata del alimentador.
→ Baje ahora el alimentador en la cara posterior, hasta que el casquete (pos. 3 en la Fig. 5.6 -
9, página 350) desaparezca completamente en el agujero del alimentador.
→ Observe que el alimentador se encuentre en posición correcta sobre la mesa de componen-
tes conforme a su ancho (ver Fig. 5.6 - 10
, página 352).
→ Controle si el alimentador se apoya de forma plana sobre la mesa de componentes. Para
ello, toque ligeramente con los dedos contra el alimentador por un lado. Éste no debe poder
moverse.
→ Conecte el enchufe del alimentador (pos. 5 en la Fig. 5.6 - 9
, página 350) a la hembrilla que
se encuentra debajo. En ello, el punto rojo del enchufe debe indicar hacia el punto rojo de la
hembrilla.
INDICACIÓN 5
Observe que en la conexión del alimentador se utilice incondicionalmente la hembrilla co-
rrespondiente a la posición, ya que los alimentadores reciben el impulso de mando a través
de esta hembrilla. Es posible que el alimentador no funcione bien cuando no se conecta a la
hembrilla correcta. Informaciones detalladas sobre la asignación de enchufe y hembrilla las
encuentra en la instrucciones de servicio del alimentador correspondiente.
