3 Datos técnicos de la máquina automática I nstrucciones de servicio SIPLACE Serie-X 3.12 Carro de componentes SIPLACE HF A partir de la versión de software SR.605.xx Edición 07/2008 ES 234 3 Fig. 3.12 - 6 Alimentación d…
Instrucciones de servicio SIPLACE Serie-X 3 Datos técnicos de la máquina automática
A partir de la versión de software SR.605.xx 3.12 Carro de componentes SIPLACE HF
Edición 07/2008 ES
233
3.12.5.1 Diámetro del rollo de cinta en función de la altura del transporte de TCI
3
3.12.6 Alimentación externa de tensión para el carro de componentes SIPLACE HF
Artículo N° 00119781-xx Alimentación externa de tensión, carro de componentes
D1/D2/D3/X
Para mantener lo más breve posible el período de cambio del equipamiento los carros de com-
ponentes pueden equiparse en un puesto exterior. Para la preparación de servicio allí pueden
controlarse las funciones y ajustes de los alimentadores. Para ello ofrecemos una alimentación
externa de corriente. A través de un cable de alimentación el carro de componentes es abastecido
con la tensión de servicio y el aire comprimido necesarios.
3.12.6.1 Datos técnicos
Al volumen de suministro pertenece un cable de red conforme a las normas europeas, un cable
de red conforme a las normas de los EE.UU. y un cable de conexión entre la alimentación de ten-
sión y el carro de componentes.
3.12.7 Alimentación de aire comprimido para alimentadores Bulkcase,
carro de componentes SIPLACE HF
Artículo N° 00142335-xx Distribuidor de aire - Bulkcase, carro de componentes SIPLACE HF/
X/D3
Los alimentadores Bulkcase necesitan aire comprimido para el servicio. Por ello se ofrece como
opción una alimentación de aire comprimido para alimentadores Bulkcase.
El montaje es sencillo. Primero se retira el tapón (pos. 1) en la conexión de aire comprimido en la
mesa de componentes (pos. 2). Luego se fija la alimentación de aire comprimido (pos. 3) a la
mesa de componentes (pos. 2) utilizando dos tornillos DIN 912, M 8x20 (pos. 4). En la cara pos-
terior de la alimentación de aire comprimido se encuentran retenes (pos. 5). Estos fijan el alimen-
tador Bulkcase a la mesa de componentes y cuidan así de una perfecta alimentación de aire
comprimido.
Opción –
Con sujeción para 3er rollo
de cinta
Altura del transporte de TCI
del carro de componentes
Diámetro del rollo de cinta Diámetro del rollo de cinta
830 mm 17" 15"
900 mm 19" 17"
930 mm 19" 17"
950 mm 19" 19"
Tensión de red 230 V CA ± 5%
120 V CA ± 5%
Conexión de aire comprimido Máx.1,0 MPa (10 bares)
Presión de salida Regulable con válvula
3 Datos técnicos de la máquina automática Instrucciones de servicio SIPLACE Serie-X
3.12 Carro de componentes SIPLACE HF A partir de la versión de software SR.605.xx
Edición 07/2008 ES
234
3

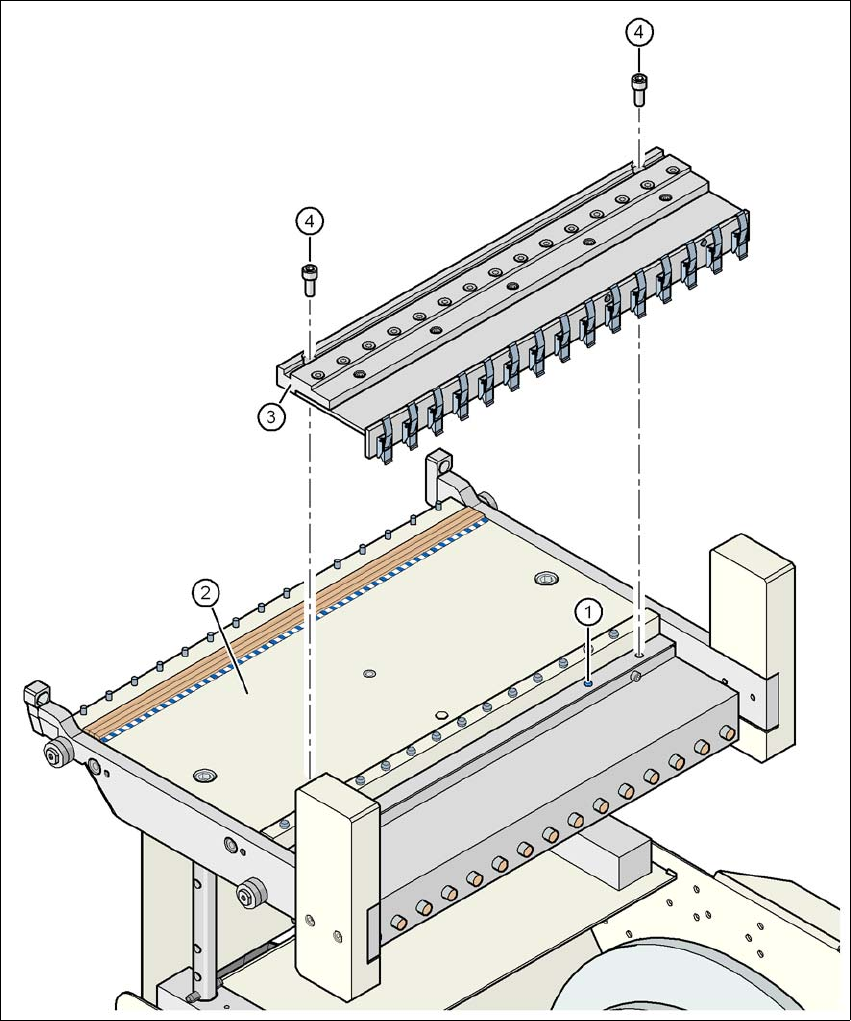

Fig. 3.12 - 6 Alimentación de aire comprimido para alimentadores Bulkcase, carro de componentes SIPLACE HF
(1) Tapones en la mesa de componentes
(2) Mesa de componentes
(3) Alimentación de aire comprimido para alimentadores Bulkcase
(4) Tornillo DIN 912, M 8x20
(5) Retén
Instrucciones de servicio SIPLACE Serie-X 3 Datos técnicos de la máquina automática
A partir de la versión de software SR.605.xx 3.12 Carro de componentes SIPLACE HF
Edición 07/2008 ES
235
3.12.8 Sujeción del rollo de cinta central para alimentadores-S 3 x 8 mm
Artículo N° 00119643-xx Placa adaptadora, carro de componentes HF/X/D3
Artículo N° 00141204-xx Soporte de rollos de cinta, alimentador 3x8 mm, V2
Los alimentadores del tipo 3 x 8 mm S transportan componentes en tres pistas del alimentador a
la posición de recogida. Los rollos de cinta de las dos pistas exteriores se encuentran entre las
chapas separadoras en el contenedor de cinta. El rollo de cinta central está dispuesto sobre los
dos rollos para las pistas exteriores.
Por ello para los rollos de cinta centrales necesita adicionalmente:
– 1 placa adaptadora para el alojamiento del soporte de rollos de cinta (pos. 1),
– para cada dos alimentadores 1 soporte de rollos de cinta (pos. 2) y
– 1 polea de inversión recortada (pos. 3) para el soporte de rollos de cinta en la posición 1 de la
mesa de componentes.
La placa adaptadora está fija con cuatro tornillos cilíndricos en el carro de componentes. Los so-
portes de rollos de cinta se insertan en los agujeros cuadrados de la placa adaptadora.
3

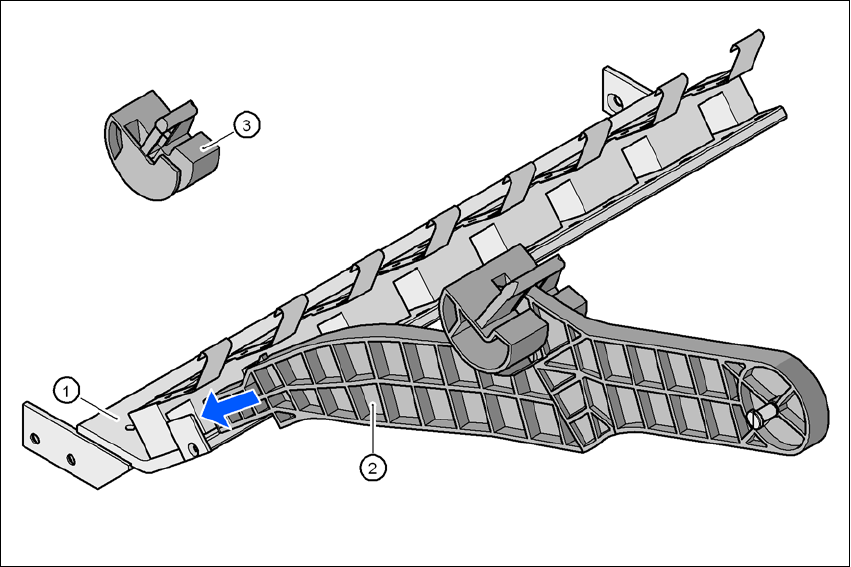

Fig. 3.12 - 7 Sujeción del rollo de cinta central para alimentadores-S 3 x 8 mm
3
(1) Placa adaptadora
(2) Soporte de rollos de cinta
(3) Polea inversora, recortada
