Instrucciones de servicio SIPLACE Serie-X 3 Datos técnicos de la máquina automática
A partir de la versión de software SR.605.xx 3.10 Alimentadores-S para el carro de componentes SIPLACE HF
Edición 07/2008 ES
209
Datos técnicos 3
3
3
Parámetros para alimentadores Surftape 3
Los parámetros para alimentadores Surftape se pueden modificar en la computadora SIPLACE
Pro.
Anchos de cinta 8/12/16 mm
Tamaños de cinta y componentes
recomendados
8 mm: CO 1 x 1 mm² - 2,3 x 2,3 mm²
12 mm: CO 2,3 x 2,3 mm² - 5 x 5 mm²
16 mm: CO 3,8 x 3,8 mm² - 9,5 x 9,5 mm²
Precisión de la cinta de los Bare
Die sobre el Surftape
Tamaño de Bare Die hasta 2,3 x 2,3 mm²: +/- 100 µm, 6σ
Tamaño de Bare Die sobre 2,3 x 2,3 mm²: +/- 200 µm, 6σ
(relativo al centro de la bolsa)
Distancia necesaria de los bordes
de Bare Die a la bolsa de la cinta Mín. 0,4 mm
Aguja de expulsión Aguja sencilla o triple de acuerdo al tamaño - Die
Material de la cinta Métrico
Norma de la cinta IEC 286-3, DIN-IEC-286, EIA 481 y JIS C 0806
Diámetro del rollo de cinta 7" hasta 15"
Superficie necesaria para el ali-
mentador
1 pista en la mesa de componentes
3 Datos técnicos de la máquina automática Instrucciones de servicio SIPLACE Serie-X
3.10 Alimentadores-S para el carro de componentes SIPLACE HF A partir de la versión de software SR.605.xx
Edición 07/2008 ES
210

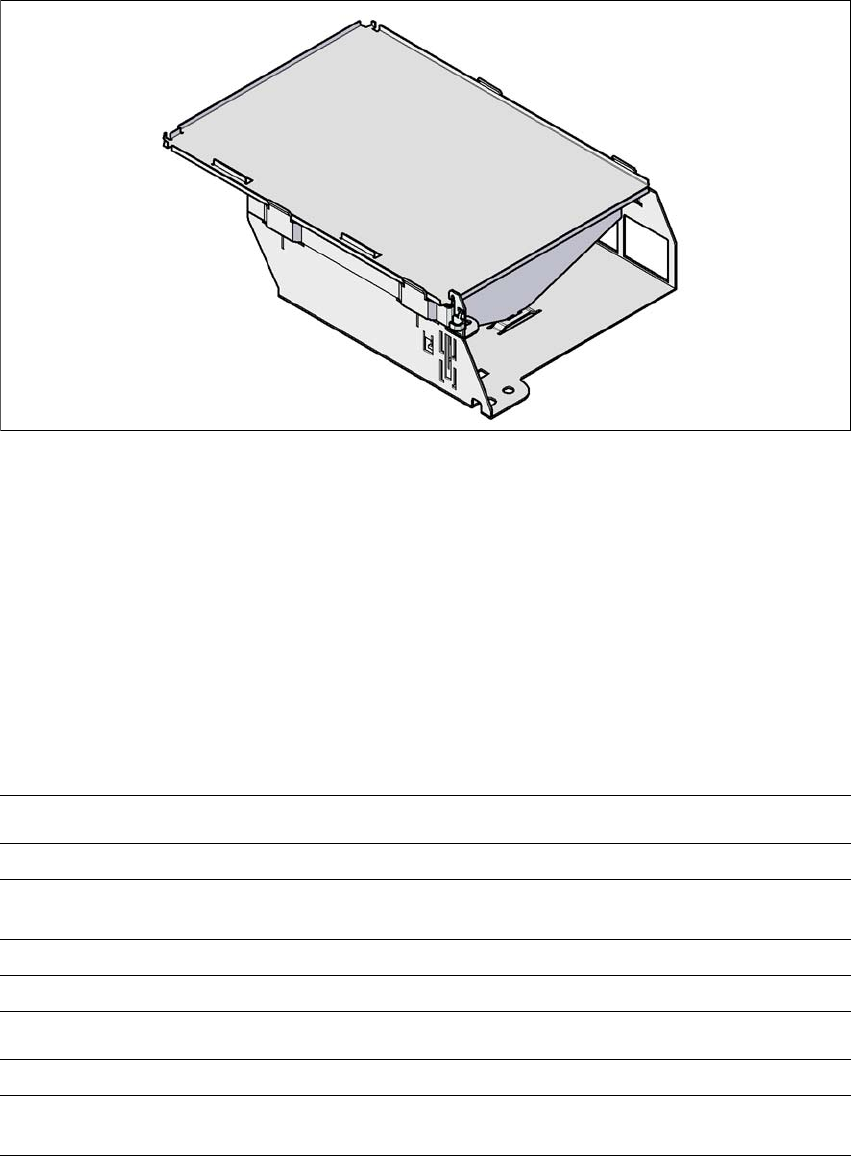

3.10.9 Sujeción para cargadores superficiales para el carro de componentes
SIPLACE HF
Artículo N° 00116430-01 Sujeción para cargador superficial grande (260 x360mm²)
Artículo N° 00116432-01 Sujeción para cargador superficial pequeño (136 x360mm²)
3
3.10.9.1 Descripción
La sujeción para cargadores superficiales es un dispositivo para la recepción de cargadores su-
perficiales JEDEC, en los que se ponen a disposición componentes. La sujeción se ajusta como
un alimentador en la mesa de componentes, los cargadores superficiales se cambian manual-
mente.
El equipamiento de la sujeción se recomienda cuando se deben colocar solamente unos pocos
tipos de componentes de un cargador superficial.
3.10.9.2 Datos técnicos
3
Sujeción para cargador superficial grande
Dimensiones (longitudxanchoxaltura) 425 x 264 x 113 mm³
Ocupación de posiciones en
la mesa de componentes
9
Posibles posiciones Posiciones 2 y 4
Gama de cabezales de colocación TH, C&P6, C&P12
Sujeción para cargador superficial pequeño
Dimensiones (longitudxanchoxaltura) 425 x 140 x 113 mm³
Ocupación de posiciones en
la mesa de componentes
5
Instrucciones de servicio SIPLACE Serie-X 3 Datos técnicos de la máquina automática
A partir de la versión de software SR.605.xx 3.10 Alimentadores-S para el carro de componentes SIPLACE HF
Edición 07/2008 ES
211
3
3.10.9.3 Montaje
3
Fig. 3.10 - 17 Montaje/desmontaje
(1) Pernos de centrado
(2) Regleta magnética
(3) Casquete
(14), (15) No está permitido ocupar esta posición.
Posibles posiciones Posiciones 2 y 4
Gama de cabezales de colocación TH, C&P6, C&P12
Altura máx. de cargador superficial
incluido componente
C&P12
C&P6
TH
12,5 mm
12,5 mm
28,5 mm
