6.1.1.3 Posición del cambiador de pipetas para el cabezal C&P20A en la máquina
automática X4
En las posiciones 1, 2, 3 y 4 pueden instalarse hasta 2 cambiadores de pipetas para el cabezal
Collect&Place de 20 segmentos (pos. 1 y 2 en la Fig. 6.1 - 2
). Esto genera una capacidad total de
8 cambiadores de pipetas con 48 cargadores y un total de 576 posiciones de pipetas.
6

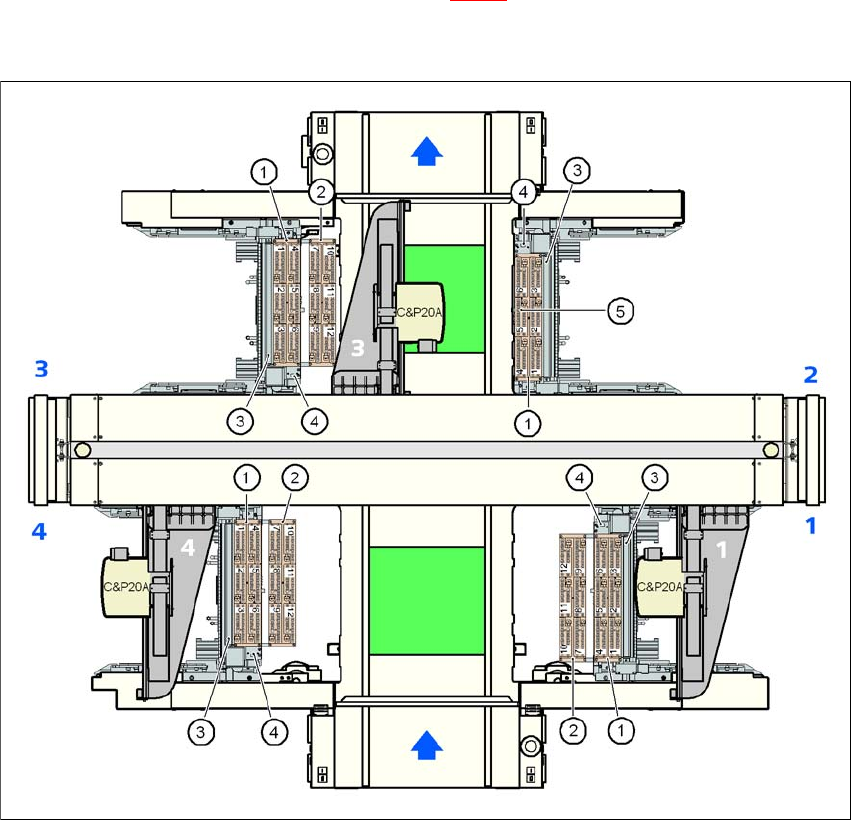

Fig. 6.1 - 2 Posición del cambiador de pipetas para el cabezal Collect&Place de 20 segmentos en la máquina auto-
mática X4
(1) Cambiador de pipetas, "Fila 1"
(2) Cambiador de pipetas, "Fila 2"
(3) Recipiente de rechazo para componentes
(4) Dispositivo para retraer y recipiente de rechazo para pipetas
(5) Cargador de pipetas
6 Ampliaciones de estación Instrucciones de servicio SIPLACE Serie-X
6.1 Cambiador de pipetas A partir de la versión de software SR.605.xx
Edición 07/2008 ES
374
6.1.1.4 Posición del cambiador de pipetas para el cabezal C&P20A en la máquina
automática X3
En las posiciones 1, 3 y 4 pueden instalarse hasta 2 cambiadores de pipetas para el cabezal Co-
llect&Place de 20 segmentos (pos. 1 y 2 en la Fig. 6.1 - 3
). En la posición 2 puede instalarse un
cambiador de pipetas. Esto genera una capacidad total de 7 cambiadores de pipetas con 42 car-
gadores y un total de 504 posiciones de pipetas.
6

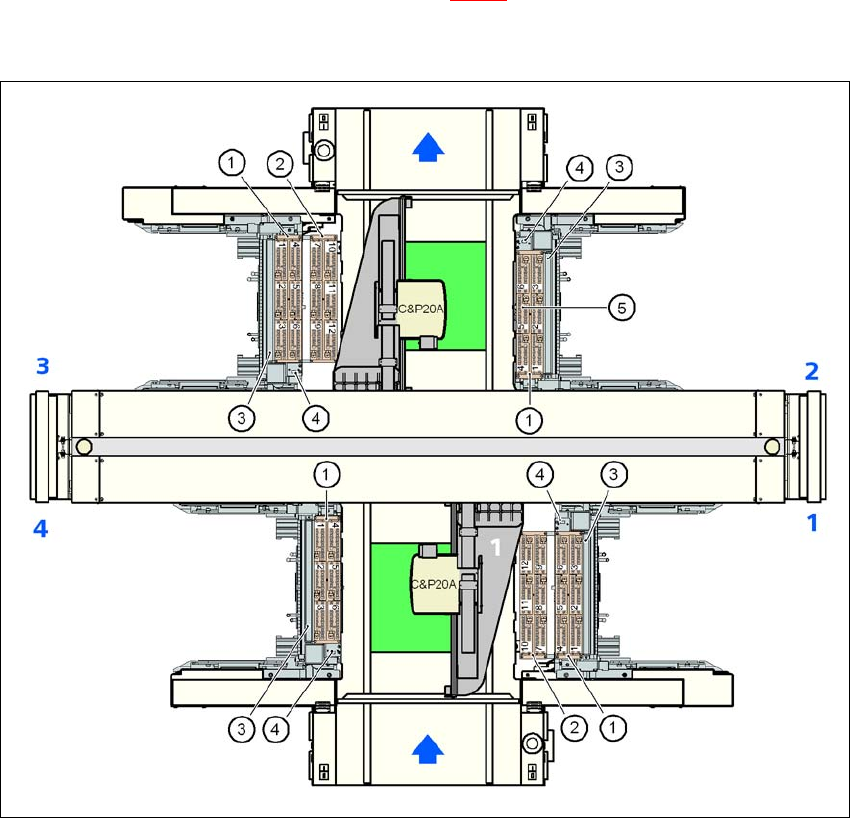

Fig. 6.1 - 3 Posición del cambiador de pipetas para el cabezal Collect&Place de 20 segmentos en la máquina auto-
mática X3
6
(1) Cambiador de pipetas, "Fila 1"
(2) Cambiador de pipetas, "Fila 2"
(3) Recipiente de rechazo para componentes
(4) Dispositivo para retraer y recipiente de rechazo para pipetas
(5) Cargador de pipetas
Instrucciones de servicio SIPLACE Serie-X 6 Ampliaciones de estación
A partir de la versión de software SR.605.xx 6.1 Cambiador de pipetas
Edición 07/2008 ES
375
6.1.1.5 Posición del cambiador de pipetas para el cabezal C&P20A en la máquina
automática X2
En las posiciones 1 y 3 pueden instalarse hasta 2 cambiadores de pipetas para el cabezal Co-
llect&Place de 20 segmentos (pos. 1 y 2 en la Fig. 6.1 - 4
). En las posiciones 2 y 4 puede insta-
larse un cambiador de pipetas. Esto genera una capacidad total de 6 cambiadores de pipetas con
36 cargadores y un total de 432 posiciones de pipetas.
6
Fig. 6.1 - 4 Posición del cambiador de pipetas para el cabezal Collect&Place de 20 segmentos en la máquina auto-
mática X2
6
(1) Cambiador de pipetas, "Fila 1"
(2) Cambiador de pipetas, "Fila 2"
(3) Recipiente de rechazo para componentes
(4) Dispositivo para retraer y recipiente de rechazo para pipetas
(5) Cargador de pipetas
