4.3 Instalación de la máquina automática
4.3.1 Alturas de transporte de tarjetas de circuitos impresos de la máquina
automática
La máquina automática puede ajustarse a las siguientes alturas de transporte de TCI:
830 mm ± 15 mm (altura estándar) 4
900 mm ± 15 mm 4
930 mm ± 15 mm 4
950 mm ± 15 mm (altura SMEMA) 4
INDICACIÓN 4
Como altura de transporte de TCI se denomina la distancia entre el borde superior de la correa
de transporte de tarjetas de circuitos impresos y el borde inferior de las patas de la máquina.
4.3.2 Indicaciones de advertencia
PELIGRO 4
Solamente está permitido a técnicos de SIPLACE o a personas certificadas instalar y colocar en
servicio la máquina automática.
→ Observe para ello las prescripciones vigentes de prevención de accidentes.
→ Para el montaje de las patas de la máquina nunca se coloque debajo de la máquina automá-
tica. Todos los grupos constructivos y piezas se pueden montar por los espacios libres para
la mesa de componentes. Cuando Ud. realiza trabajos de montaje en la parte inferior de la
máquina automática, debe asegurarla por medio de medidas adicionales. ¡No esta permitido
utilizar como soporte solamente el carro elevador de horquilla!
→ Observe que los portales estén posicionados sobre la zona de transporte de TCI para no li-
mitar la libertad del cabezal durante el montaje. Por medio de ellos excluye riesgos de lesio-
nes.
→ Para el ajuste de altura de la máquina automática son necesarias dos personas:
– una persona ejecuta los trabajos de montaje,
– la otra persona observa la estabilidad de posición de la máquina automática elevada du-
rante el montaje.
→ Use zapatos especiales reforzados para proteger sus pies. Una pata de la máquina pesa
6,75 kg.
4 Instalación y puesta en servicio Instrucciones de servicio SIPLACE Serie-X
4.3 Instalación de la máquina automática A partir de la versión de software SR.605.xx
Edición 07/2008 ES
258
4.3.3 Herramientas y medios auxiliares
Para el ajuste de altura de la máquina automática necesita las siguientes herramientas y medios
auxiliares:
– Llave de boca - entrecaras 36, artículo N° 00096286-01
Entrecaras 36 para el tornillo de ajuste M24x2x120 para el ajuste de altura de las patas de
la máquina 4
– Llave de gancho 135 - 145 para ajustar las patas centrales de la máquina
Artículo N° 00376519-xx 4
– Llave de boca - entrecaras 65, artículo N° 00353827-01
Entrecaras 65 para la contratuerca hexagonal M24 en la pata central de la máquina 4
– Llave de espigón hexagonal, tamaño 10, artículo N° 00373926-01
para tornillos de hexágono interior M12x80 para fijar los distanciadores de las patas cen-
trales de la máquina 4
– Llave de espigón hexagonal, tamaño 19, artículo N° 00373928-01
para tornillo de hexágono interior M24x90 para sujetar provisionalmente las piezas de fija-
ción de las cuatro patas exteriores de la máquina 4
– Llave dinamométrica con espigón hexagonal, tamaño 19, para de apriete 130 Nm
para el montaje final de las cuatro patas exteriores de la máquina
– Carro elevador de horquilla
Longitud de horquilla: mín. 1800 mm 4
Capacidad de carga: mín. 6000 kg 4
Ancho de horquilla: Ver Fig. 4.3 - 1
, página 259 4
– Nivel de burbuja de la máquina:precisión 0,02 mm/m
– Sistema aerodeslizador de transporte:SIPLACE HSxx, artículo N° 00119002-xx
Instrucciones de servicio SIPLACE Serie-X 4 Instalación y puesta en servicio
A partir de la versión de software SR.605.xx 4.3 Instalación de la máquina automática
Edición 07/2008 ES
259
4.3.4 Ajuste previo de la altura de transporte de las tarjetas de circuitos impresos
→ Desplace la horquilla del carro elevador debajo de la máquina automática como se ilustra en
la Fig. 4.3 - 1
.
4

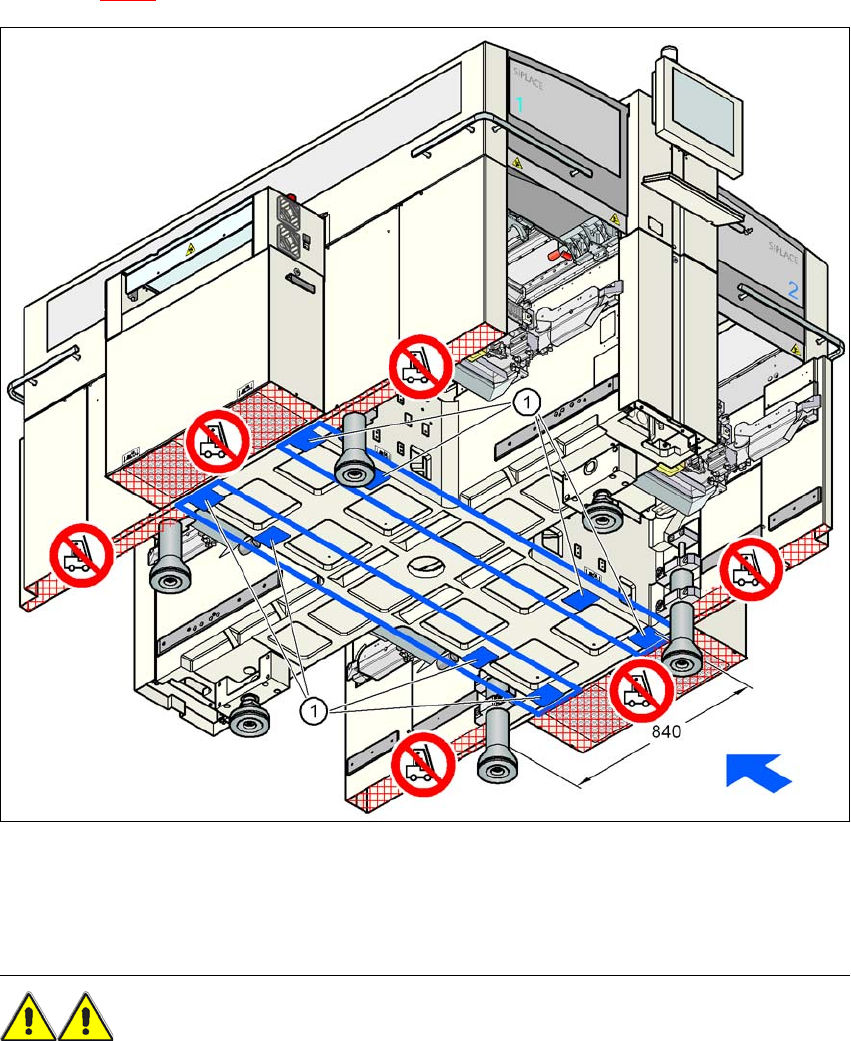

Fig. 4.3 - 1 Superficies de apoyo - horquilla paralela a la dirección de transporte de TCI
(1) Superficies de apoyo para la horquilla del carro elevador
ADVERTENCIA 4
Antes de elevar la máquina automática observe sin restricción los siguientes puntos para evitar
daños irreversibles de la máquina:
– La horquilla solamente debe estar abierta de forma que siempre se encuentre dentro de la
