3 Datos técnicos de la máquina automática Instrucciones de servicio SIPLACE Serie-X
3.9 Alimentadores-X para el carro de componentes de la serie-X SIPLACE A partir de la versión de software SR.605.xx
Edición 07/2008 ES
182
3.9.4.1 Adaptador de alimentador para la serie-X con Labelpresenter
3

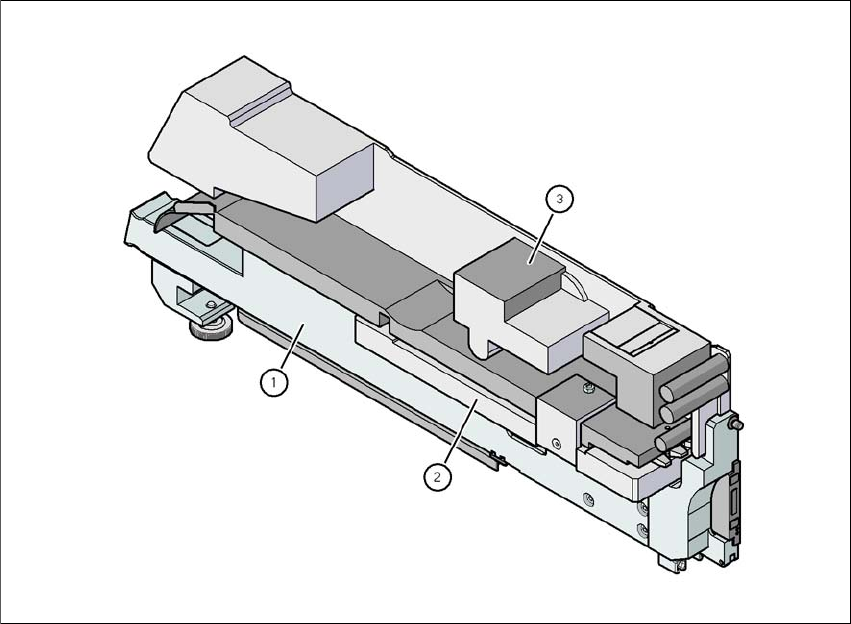

Fig. 3.9 - 13 Adaptador de alimentador para la serie-X con Labelpresenter
(1) Adaptador para alimentadores de la serie-X (00141305-xx)
(2) Placa adaptadora para Labelpresenter Siemens (00141310-xx)
(3) Labelpresenter
Instrucciones de servicio SIPLACE Serie-X 3 Datos técnicos de la máquina automática
A partir de la versión de software SR.605.xx 3.9 Alimentadores-X para el carro de componentes de la serie-X SIPLACE
Edición 07/2008 ES
183
3.9.4.2 Adaptador de alimentador para la serie-X con alimentador lineal vibratorio
INDICACIÓN 3
Al volumen de suministro del adaptador para alimentadores de la serie-X pertenece una placa
adaptadora:
– Para alturas de componentes hasta 16,5 mm se debe utilizar la placa adaptadora.
– Para alturas de componentes entre 16,5 mm y 25 mm se procesan sin placa adaptadora.
3
Fig. 3.9 - 14 Adaptador de alimentador para la serie-X con alimentador lineal vibratorio
(1) Adaptador para alimentadores de la serie-X (00141305-xx)
(2) Placa adaptadora 16,5 mm (incluida en el volumen de suministro)
(3) Alimentador lineal vibratorio
3 Datos técnicos de la máquina automática Instrucciones de servicio SIPLACE Serie-X
3.9 Alimentadores-X para el carro de componentes de la serie-X SIPLACE A partir de la versión de software SR.605.xx
Edición 07/2008 ES
184
3.9.4.3 Adaptador de alimentador para la serie-X con Reject Conveyor (módulo de
eliminación)
3
Fig. 3.9 - 15 Adaptador de alimentador para la serie-X con alimentador lineal vibratorio
(1) Adaptador para alimentadores de la serie-X (00141305-xx)
(2) Placa adaptadora para Reject Conveyor (00141308-xx)
(3) Reject Conveyor (módulo de eliminación)
