Instrucciones de servicio SIPLACE Seri e-X 4 Instalación y puesta en servicio A partir de la versión de software SR.605.xx 4.3 Instalación de la máquina automática Edición 07/2008 ES 309 4.3.19 Eliminar el anticorro sivo…
4 Instalación y puesta en servicio Instrucciones de servicio SIPLACE Serie-X
4.3 Instalación de la máquina automática A partir de la versión de software SR.605.xx
Edición 07/2008 ES
308
→ Gire las patas centrales de la máquina con la llave de gancho 135 - 145 hasta que se apoyen
firmemente sobre el suelo.
→ Observe no extraer demasiado las patas centrales de la máquina ocasionando su desajuste.
4
Fig. 4.3 - 32 Alinear la pata central de la máquina y fijarla por contratuerca
→ Controle una vez más la alineación exacta de la máquina automática con el nivel de burbuja
de la máquina.
→ Apriete la contratuerca M 24 (pos. 3) con la llave de boca - entrecaras 65.
4.3.18 Retirar los seguros de transporte
– Retire todos los seguros de transporte de los ejes de portal.
(1) Distanciador
(2) Pata central de la máquina
(3) Contratuerca M 24
Instrucciones de servicio SIPLACE Serie-X 4 Instalación y puesta en servicio
A partir de la versión de software SR.605.xx 4.3 Instalación de la máquina automática
Edición 07/2008 ES
309
4.3.19 Eliminar el anticorrosivo de los carriles guía
Para su suministro las máquinas automáticas fueron tratadas con un anticorrosivo.
CUIDADO 4
– Por esta razón, elimine el anticorrosivo de todos los ejes y cojinetes cuando en la puesta en
servicio desplaza por primera vez los ejes de la máquina.
– Reengrase todos los ejes y cojinetes con la grasa descrita en las instrucciones de manteni-
miento.
Si el anticorrosivo se mezcla con la grasa de cojinetes puede ocasionarse una reducción consi-
derable de la vida útil de los cojinetes y de los carriles guía.
CUIDADO 4
Al limpiar los carriles guía y las escalas de medición no debe en ningún caso acceder alcohol al
carro-guía. El alcohol destruye la grasa de cojinetes en el carro-guía.
4 Instalación y puesta en servicio Instrucciones de servicio SIPLACE Serie-X
4.4 Adaptar el carro de componentes a la altura de transporte de TCI A partir de la versión de software SR.605.xx
Edición 07/2008 ES
310
4.4 Adaptar el carro de componentes a la altura de
transporte de TCI
4.4.1 Adaptar el carro de componentes SIPLACE serie-X a la altura de transporte
de TCI
El carro de componentes para los alimentadores-X puede ajustarse con pocas manipulaciones a
las siguientes alturas de transporte de TCI:
830 mm ± 15 mm (altura estándar), 900 mm ± 15 mm, 930 mm ± 15 mm,
950 mm ± 15 mm (altura SMEMA) 4
4

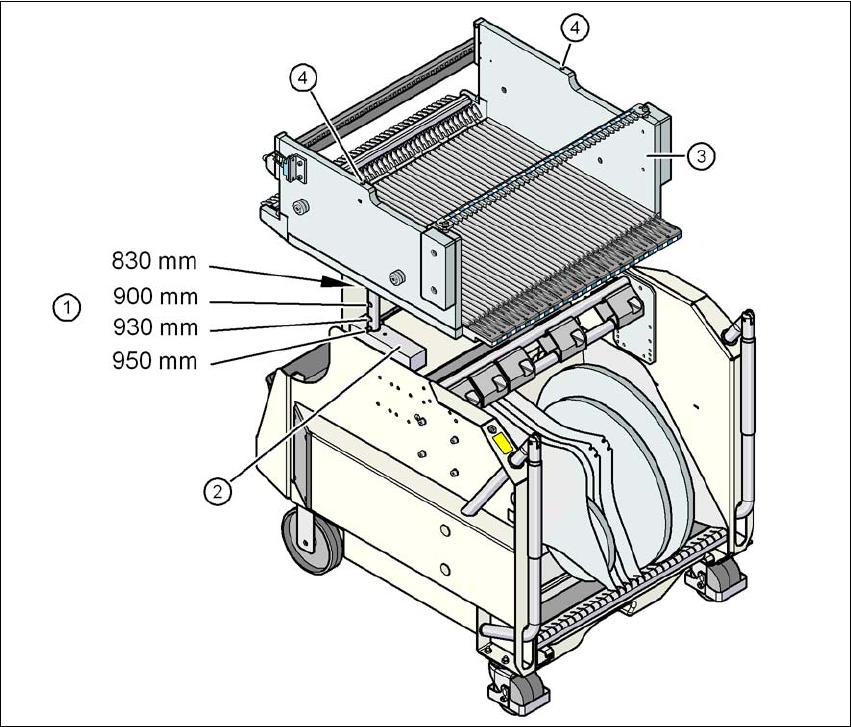

Fig. 4.4 - 1 Carro de componentes (SIPLACE serie-X) con una altura del transporte de TCI de 950 mm
(1) Agujeros para las alturas del transporte de la tarjetas de circuitos impresos 900, 930 y 950
mm en las columnas-guía.
Para una altura de transporte de 830 mm la mesa de componentes se apoya sobre el
bloque (2).
(2) Bloque
(3) Mesa de componentes
(4) Agujeros M8 para fijar el elemento auxiliar de montaje
