Instrucciones de servicio SIPLAC E Serie-X 2 Seguridad de servicio A partir de la versión de software SR.605.xx 2.2 Avisos de advertencia Edición 07/2008 ES 59 2.2.4.5 A viso de advertencia W207 en el límite de corriente…
2 Seguridad de servicio Instrucciones de servicio SIPLACE Serie-X
2.2 Avisos de advertencia A partir de la versión de software SR.605.xx
Edición 07/2008 ES
58

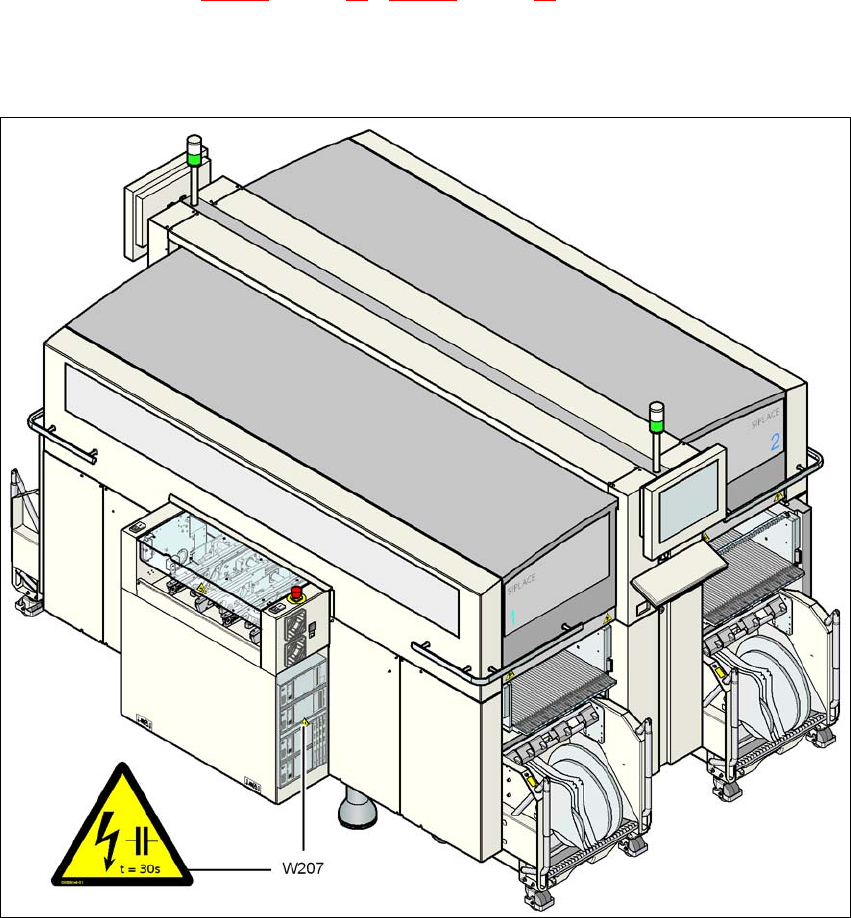

Pos. W207 en las Fig. 2.2 - 12, página 58 y 2.2 - 13, página 59, artículo N° 03009346-01
(número por cada máquina automática: 2 para la X2, 3 para la X3/X4)
2.2.4.4 Aviso de advertencia W207 en la unidad de ejes
2
Fig. 2.2 - 12 Aviso de advertencia W207 en el placa de makrolon de la unidad de ejes
Pos. W207, artículo N° 03009346-01
Instrucciones de servicio SIPLACE Serie-X 2 Seguridad de servicio
A partir de la versión de software SR.605.xx 2.2 Avisos de advertencia
Edición 07/2008 ES
59
2.2.4.5 Aviso de advertencia W207 en el límite de corriente de arranque de la
alimentación de corriente
2
Fig. 2.2 - 13 Aviso de advertencia W207 en el límite de corriente de arranque de la alimentación de corriente
Pos. W207, artículo N° 03009346-01
TCI1 Tarjeta, límite de corriente de arranque - transformador
TCI2 Tarjeta, límite de corriente de arranque - servo
TCI2
TCI1
2 Seguridad de servicio Instrucciones de servicio SIPLACE Serie-X
2.2 Avisos de advertencia A partir de la versión de software SR.605.xx
Edición 07/2008 ES
60
2.2.5 Avisos de advertencia en el transporte de TCI
2
Pos. W208 "Clase láser 2" en el transporte de TCI en la Fig. 2.2 - 14, página 60, artículo N°
03009347-01
(número por cada máquina automática: 4 en el transporte doble, 2 en el transporte sencillo)
2
2
2
Fig. 2.2 - 14 Aviso de advertencia W208 "Clase láser 2" en el transporte de TCI
Pos. W208, artículo N° 03009347-01
2
2
¡Radiación láser!
¡No mirar hacia el haz!
Clase láser 2
