Instrucciones de servicio SIPLAC E Serie-X 2 Seguridad de servicio A partir de la versión de software SR.605.xx 2.6 Sistemas de seguridad Edición 07/2008 ES 77 2.6.2 Interruptores y pulsadores de la máquina automática 2.…
2 Seguridad de servicio Instrucciones de servicio SIPLACE Serie-X
2.6 Sistemas de seguridad A partir de la versión de software SR.605.xx
Edición 07/2008 ES
76
automática por un lado. Las dos tapas (pos. 3 y 4) sobre la cinta de entrada o de salida del trans-
porte de las tarjetas de circuitos impresos aseguran el acceso al mismo.
Funcionamiento 2
Si se gira hacia arriba una de las cubiertas de protección o se levanta una de las tapas en el trans-
porte de las tarjetas de circuitos impresos se interrumpe de inmediato el abastecimiento de co-
rriente de los ejes de portal. Los ejes de portal paran. En la pantalla se indica el mensaje "Cerrar
tapa".
→ Cierre las cubiertas de protección y accione el pulsador de arranque (pos. 1 en la Fig.
2.6 - 2
) para continuar la colocación.
2
Fig. 2.6 - 2 Posición de los pulsadores de arranque (blanco) en la máquina automática
(1) Pulsadores de arranque (blanco) en la máquina automática
Instrucciones de servicio SIPLACE Serie-X 2 Seguridad de servicio
A partir de la versión de software SR.605.xx 2.6 Sistemas de seguridad
Edición 07/2008 ES
77
2.6.2 Interruptores y pulsadores de la máquina automática
2.6.2.1 Posición de los interruptores y pulsadores de la máquina automática
2

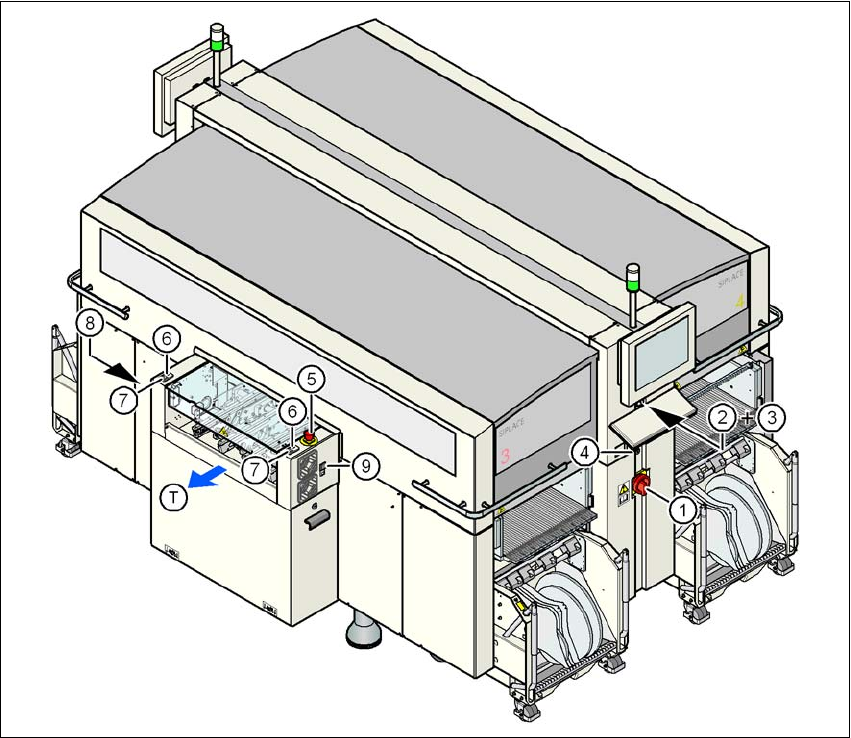

Fig. 2.6 - 3 Posición de los interruptores y pulsadores - vista sobre el lado de salida de TCI
(1) Interruptor principal
(2) Pulsador de parada (negro) en el panel de mando del lado de alimentación de corriente
(3) Pulsador de arranque (blanco) en el panel de mando del lado de alimentación de corriente
(4) Contador de componentes en el panel de mando del lado de alimentación de corriente
(5) Pulsador de PARADA DE EMERGENCIA en el lado de salida
(6) Pulsador de arranque (blanco) en el lado de salida
(7) Pulsador de parada (negro) en el lado de salida
(8) Pulsador (negro) para el acople y desacople del carro de componentes, posición 2
(9) Pulsador (negro) para el acople y desacople del carro de componentes, posición 3
(T) Dirección de transporte de TCI
2 Seguridad de servicio Instrucciones de servicio SIPLACE Serie-X
2.6 Sistemas de seguridad A partir de la versión de software SR.605.xx
Edición 07/2008 ES
78
2
Fig. 2.6 - 4 Posición de los interruptores y pulsadores - vista sobre el lado de entrada de TCI
(1) Pulsador de PARADA DE EMERGENCIA en el lado de entrada
(2) Pulsador de arranque (blanco) en el lado de entrada
(3) Pulsador de parada (negro) en el lado de entrada
(4) Pulsador de arranque (blanco) en el panel de mando del lado de la unidad de aire compri-
mido
(5) Pulsador de parada (negro) en el panel de mando al lado de la unidad de aire comprimido
(6) Pulsador (negro) para el acople y desacople del carro de componentes, posición 1
(7) Pulsador (negro) para el acople y desacople del carro de componentes, posición 4
(T) Dirección de transporte de TCI
