3.10.8.13 Alimentador de cinta 88 mm S
3
Fig. 3.10 - 13 Alimentador de cinta 88 mm S
3
N° de artículo 00141070-xx 3
Ancho 98,6 mm 3
Pistas por alimentador 1 3
Posiciones de alimentador ocupadas 3, 5 3
Número máximo de alimentadores 4 x 4 3
Reserva de componentes para carretes 7" Aprox. 2.000 unid. 3
Ancho de paso de transporte de 4 mm hasta 96 mm en pasos de 4 mm 3
Material de la cinta Cinta Blister 3
Altura máx. de componentes 14 mm 3
3 Datos técnicos de la máquina automática Instrucciones de servicio SIPLACE Serie-X
3.10 Alimentadores-S para el carro de componentes SIPLACE HF A partir de la versión de software SR.605.xx
Edición 07/2008 ES
206

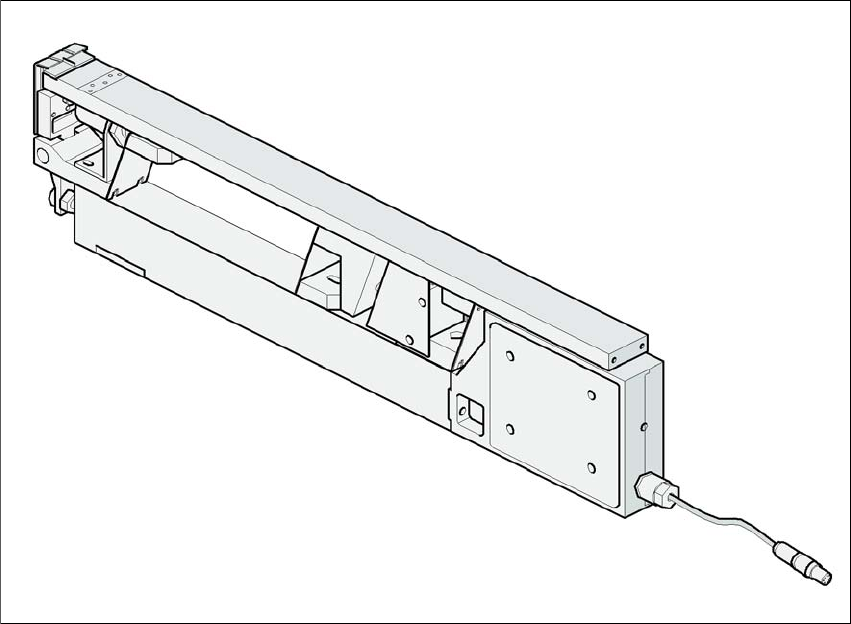

3.10.8.14 Alimentador lineal vibratorio, tipo 3
Fig. 3.10 - 14 Alimentador lineal vibratorio, tipo 3
N° de artículo 00142031-xx 3
Ancho 28 mm 3
Pistas por alimentador 1, 2 ó 3 3
Posiciones de alimentador ocupadas 1 3
Número máximo de alimentadores 4 x 15 3
Reserva de componentes por cada cargador de barras máx, 150 unid., 3
según la longitud de componente 3
Datos específicos para cargadores de barras ancho 9,5 mm / 3 unid. 3
ancho 15 mm / 2 unid. 3
ancho > 15 mm / 1 unid. 3
ancho 30 mm / 1 unid. 3
Tiempo de vibración con SIPLACE Pro ajustable de 400 hasta más
de 1.000 mseg. 3
Instrucciones de servicio SIPLACE Serie-X 3 Datos técnicos de la máquina automática
A partir de la versión de software SR.605.xx 3.10 Alimentadores-S para el carro de componentes SIPLACE HF
Edición 07/2008 ES
207

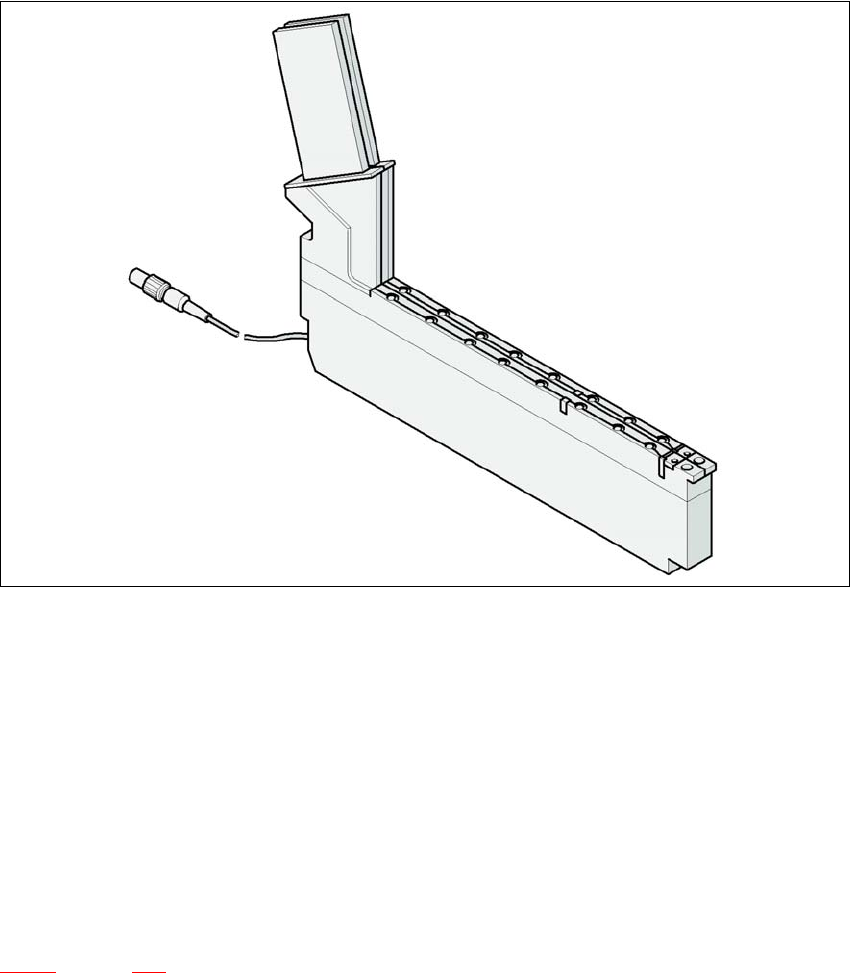

3.10.8.15 Alimentador Bulkcase
3
Fig. 3.10 - 15 Alimentador Bulkcase
N° de artículo 00142318-xx 3
Ancho 30,6 mm 3
Pistas por alimentador 2 3
Posiciones de alimentador ocupadas 1 3
Número máximo de alimentadores 4 x 15 3
Reserva de componentes hasta 50.000 unid. 3
Carriles de alimentación 0402 / altura 0,5 mm n° de art. 00142320-xx 3
0603 / altura 0,80 mm n° de art. 00142322-xx 3
Tiempo del ciclo < 60 ms 3
La alimentación de aire comprimido para alimentadores Bulkcase se describe en el apartado
3.12.7
, página 233. 3
