Instrucciones de servicio SIPLACE Seri e-X 4 Instalación y puesta en servicio A partir de la versión de software SR.605.xx 4.3 Instalación de la máquina automática Edición 07/2008 ES 261 4 Fig. 4.3 - 3 Patas de la máquin…
4 Instalación y puesta en servicio Instrucciones de servicio SIPLACE Serie-X
4.3 Instalación de la máquina automática A partir de la versión de software SR.605.xx
Edición 07/2008 ES
260
zona de las dos patas de la máquina (superficies de aplicación ver Fig. 4.3 - 1, página 259).
La distancia de las patas de la máquina tiene un valor de 776 mm. Está expresamente pro-
hibido aumentar la distancia de horquilla de forma que la máquina sea elevada por las piezas
laterales del bastidor. La deformación del bastidor de la máquina serían las consecuencias.
→ Observe que la horquilla se cargue de forma uniforme al elevar la máquina automática. Un
apoyo resistente entre la horquilla y la máquina automática evita el vuelco de la misma al ele-
varla. Así se evita una carga asimétrica de las patas de la máquina lo que causaría la defor-
mación de la fijación de las patas de la máquina. Recomendamos que una segunda persona,
observe la elevación de la máquina automática y asegure que ésta no se vuelque hacia un
lado al levantarla con el carro elevador.
→ Levante la máquina automática con el carro elevador de horquilla aprox. 35 cm. Así evita
todo riesgo de lesión para sus pies cuando las patas de la máquina descienden por error.
La máquina automática se apoya sobre 6 patas.
– 4 patas exteriores de la máquina (pos. 1 en la Fig. 4.3 - 3
, página 261)
Las patas exteriores de la máquina existen en dos ejecuciones: 4
– pata exterior de la máquina para altura de transporte de TCI 830 mm, longitud 369 mm,
artículo N° 03041008-01 (pos. 1 en la Fig. 4.3 - 2
)
– pata exterior de la máquina para alturas del transporte de TCI 900, 930 y 950 mm,
longitud 439 mm, artículo N° 03000890-02 (pos. 2 en la Fig. 4.3 - 2
)
– 2 patas centrales de la máquina (pos. 2 en la Fig. 4.3 - 3
, página 261) con 2 distanciadores
(pos. 3 y pos. 4 en la Fig. 4.3 - 3
, página 261) para ajuste de altura, cuando es necesario.
4

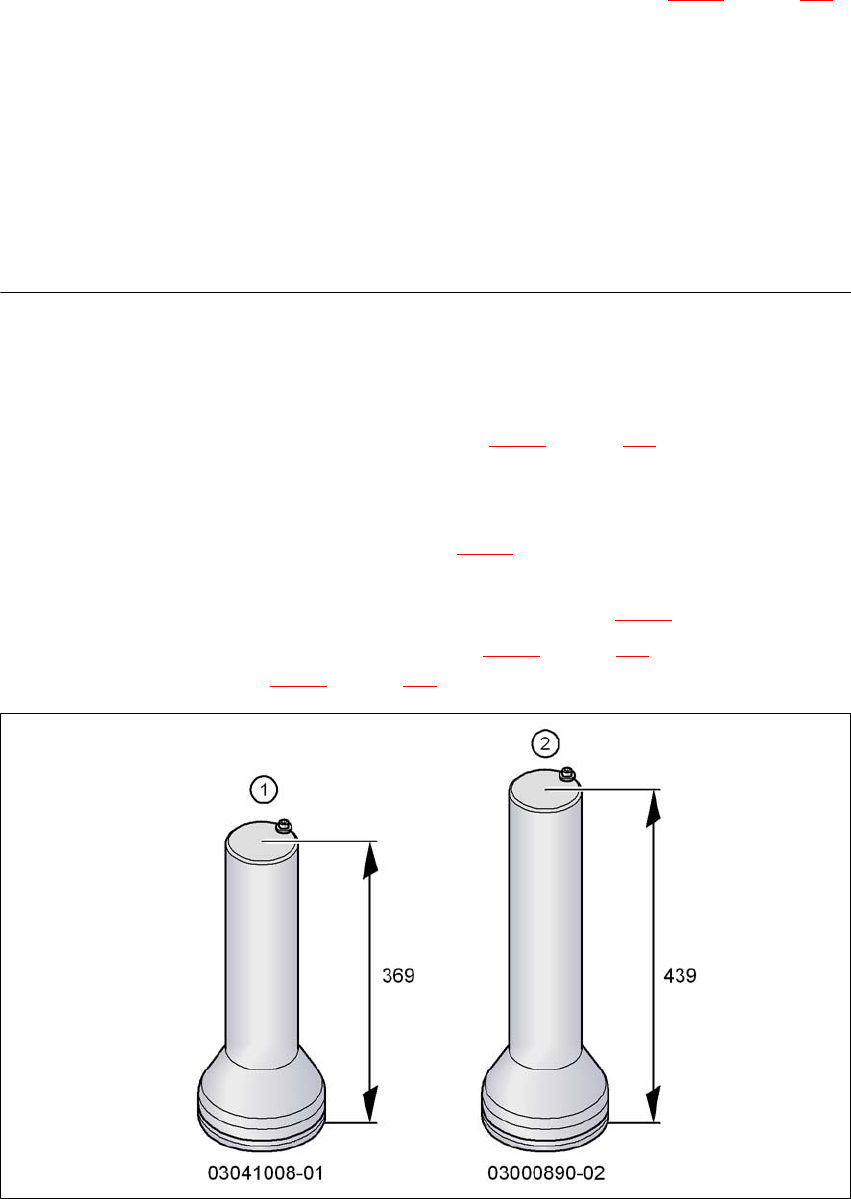

Fig. 4.3 - 2 Patas exteriores de la máquina - dos ejecuciones (medidas en milímetros)
Instrucciones de servicio SIPLACE Serie-X 4 Instalación y puesta en servicio
A partir de la versión de software SR.605.xx 4.3 Instalación de la máquina automática
Edición 07/2008 ES
261
4

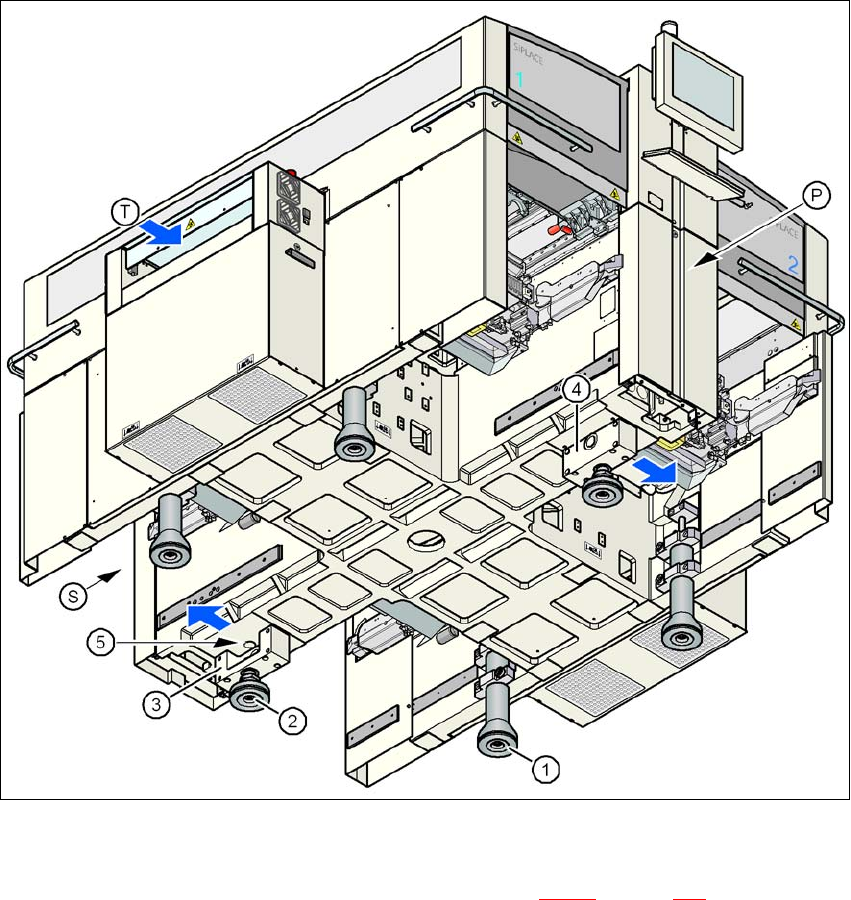

Fig. 4.3 - 3 Patas de la máquina automática
4
(1) Pata exterior de la máquina, 4 x, 2 ejecuciones (ver Fig. 4.3 - 2, página 260)
(2) Pata central de la máquina, 2 x
(3) Distanciador del lado del inserto de alimentación de corriente
(4) Distanciador del lado del inserto neumático
(5) Agujero roscado para la pata central de la máquina
(T) Dirección de transporte de las tarjetas de circuitos impresos
(P) Inserto neumático
(S) Inserto de alimentación de corriente
4 Instalación y puesta en servicio Instrucciones de servicio SIPLACE Serie-X
4.3 Instalación de la máquina automática A partir de la versión de software SR.605.xx
Edición 07/2008 ES
262
4.3.4.1 Ajuste previo de la altura de las patas centrales de la máquina
Primero se ajustan las patas centrales de la máquina. De acuerdo a la altura de la máquina au-
tomática se debe atornillar el distanciador, en la posición correcta, en la parte inferior.
Ajustar la altura de transporte de TCI en 830 mm 4
Para la altura de transporte de las tarjetas de circuitos impresos de 830 mm no necesita ningún
distanciador.
→ Atornille la pata central de la máquina en la rosca prevista para ello lo mayor posible (ver
punto 5 en la Fig. 4.3 - 3
, página 261).
Ajustar la altura de transporte de TCI en 900 mm 4
Para la altura de transporte de las tarjetas de circuitos impresos de 900 mm no necesita ningún
distanciador.
→ Oriente ésta de forma que el lado 90 mm - se encuentre vertical y el agujero para la pata cen-
tral de la máquina indique hacia abajo.
4
4
4
4
4
4
4
4
4
4
4
4

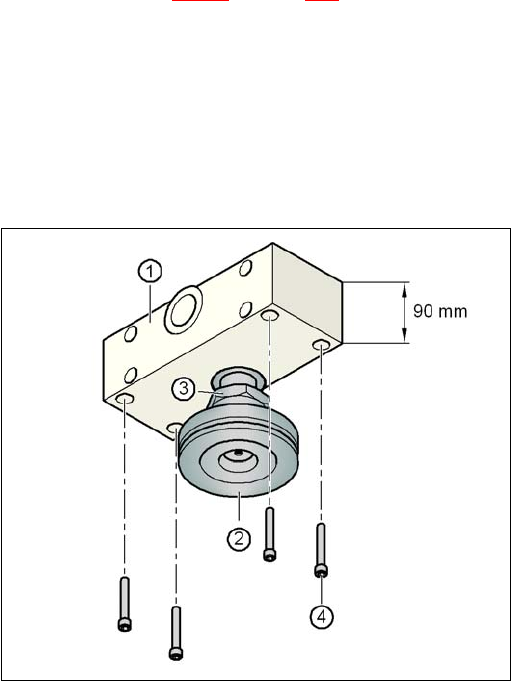

Fig. 4.3 - 4 Alineación del distanciador para altura de transporte de 900 mm
4
(1) Altura del distanciador 90 mm
(2) Pata central de la máquina
(3) Contratuerca M 24
(4) Tornillo de hexágono interior M 12x80, 4 unidades
→ Atornille la rosca de la pata central de la máquina en el agujero en la cara inferior del distan-
ciador.
