6 Ampliaciones de estación Instrucciones de servicio SIPLACE Serie-X
6.1 Cambiador de pipetas A partir de la versión de software SR.605.xx
Edición 07/2008 ES
398
6.1.3.10 Cambiador de pipetas "Fila 2" para el cabezal Collect&Place de 6 segmentos
Artículo N° 00119664-xx Cambiador de pipetas 2, HF/X/D3, cabezal Collect&Place de
6 segmentos
El cambiador de pipetas "Fila 2" puede instalarse en las siguientes posiciones:
Máquina automática X4: Posiciones 1, 2, 3 y 4 (ver Fig. 6.1 - 18
, página 391)
Máquina automática X3: Posiciones 1, 3 y 4 (ver Fig. 6.1 - 19
, página 392)
Máquina automática X2: Posiciones 1 y 3 (ver Fig. 6.1 - 20
, página 393)
El paquete de reequipamiento contiene además del cambiador de pipetas un juego de montaje y
un dispositivo extractor de pipetas con recipiente de rechazo.
6

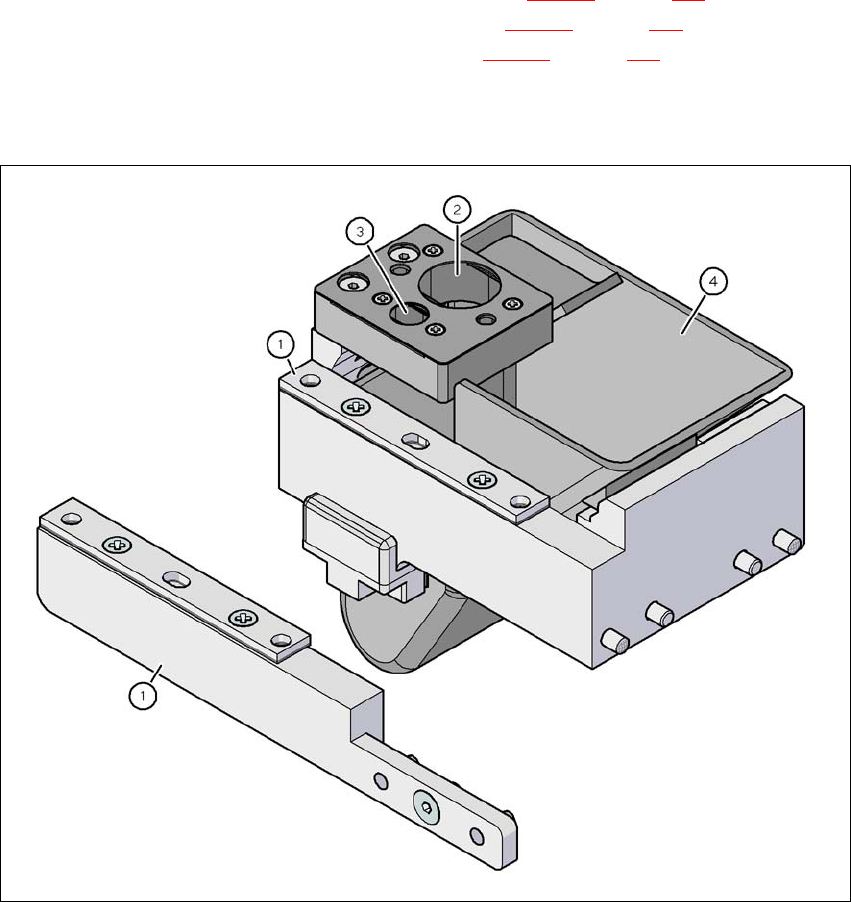

Fig. 6.1 - 24 Juego de montaje para el cambiador de pipetas "Fila 2"
(1) Juego de montaje para el cambiador de pipetas "Fila 2"
(2) Dispositivo para extraer pipetas del tipo 8xx
(3) Dispositivo para extraer pipetas del tipo 9xx
(4) Recipiente de rechazo de pipetas
Instrucciones de servicio SIPLACE Serie-X 6 Ampliaciones de estación
A partir de la versión de software SR.605.xx 6.1 Cambiador de pipetas
Edición 07/2008 ES
399
6.1.4 Cambiador de pipetas para el SIPLACE TwinHead
Artículo N° 03005191-xx Cargador para 2 pipetas
Artículo N° 03001807-xx Cargador para 1 pipeta
6
Fig. 6.1 - 25 Cambiador de pipetas para el SIPLACE TwinHead
6.1.4.1 Descripción
Este cambiador de pipetas puede alojar hasta 12 cargadores de pipetas. Se dispone de dos tipos
de cargadores: cargadores estándar y cargadores para pipetas especiales o pinzas. Los carga-
dores se alojan en un soporte conjunto. Cada uno está centrado con dos pasadores cilíndricos y
fijo con dos tornillos de cabeza avellanada.
6.1.4.2 Datos técnicos
6
6
Cambiador de pipetas para el SIPLACE TwinHead
Dimensiones (longitud x ancho x altura) 448 x 68 x 49 mm³
Número de posiciones de pipeta 16 para pipetas estándar
4 para pipetas especiales o pinza
Tipos de pipetas 5xx, estándar
4xx con adaptador
9xx con adaptador
Tiempo de cambio de pipetas Aprox. 2 seg. por cada pipeta
6 Ampliaciones de estación Instrucciones de servicio SIPLACE Serie-X
6.1 Cambiador de pipetas A partir de la versión de software SR.605.xx
Edición 07/2008 ES
400
6.1.4.3 Posición del cambiador de pipetas para el TwinHead en la máquina
automática X4
En las posiciones 1 - 4 puede instalarse un cambiador de pipetas para el TwinHead:
– Cambiador de pipetas 1 en las posición 1 y 3 (pos. 1 en la Fig. 6.1 - 26
): cada uno 12
cargadores
– Cambiador de pipetas 2 en las posición 2 y 4 (pos. 5 en la Fig. 6.1 - 26
): cada uno 10
cargadores
Esto genera una capacidad total de 4 cambiadores de pipetas con 44 cargadores y un total de 88
posiciones de pipetas.
6
Fig. 6.1 - 26 Posición del cambiador de pipetas para el TwinHead en la máquina automática X4
INDICACIÓN 6
Si en la posición 2 ó 4 está instalado un CMC allí debe equiparse la opción "Cambiador de pipe-
tas para el TwinHead en la zona de colocación con 2 portales y CMC acoplado" (ver apartado
6.1.4.7, a partir de la página 404).
