00195725-0102_UM_X-Serie_SR605_ES.pdf - 第175页

Instrucciones de servicio SIPLACE Serie-X 3 Datos técnicos de la máquina automática A partir de la versión de software SR.605.xx 3.9 Alimentadores -X para el carro d e componentes de la serie-X SIPLACE Edición 07/2008 ES…

100%1 / 498
3 Datos técnicos de la máquina automática Instrucciones de servicio SIPLACE Serie-X
3.9 Alimentadores-X para el carro de componentes de la serie-X SIPLACE A partir de la versión de software SR.605.xx
Edición 07/2008 ES
174
3.9.2.5 Alimentador de cinta 32 mm X
3

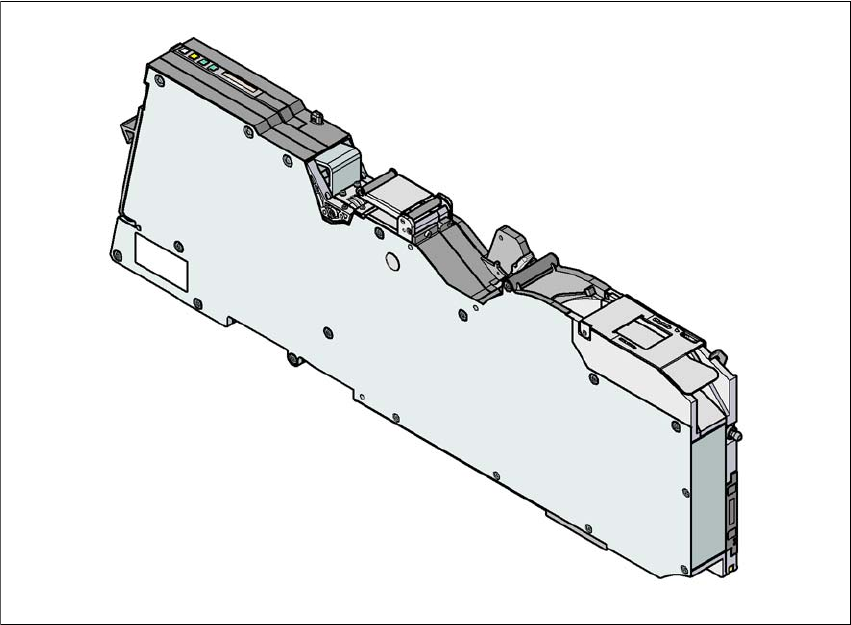

Fig. 3.9 - 7 Alimentador de cinta 32 mm X
3
3
Alimentador de cinta 32 mm X Artículo N° 00141274-xx
Alimentador de cinta 32 mm X con sensor de
empalme
Artículo N° 00141294-xx
Ancho 46,2 mm
Posiciones de alimentador ocupadas 4
Ancho de paso de transporte De 4 mm hasta 40 mm en pasos de 4 mm
Tiempo de cambio para la cinta < 45 s
Tiempo de cambio del alimentador preequipado
en la máquina automática
≤ 8 s
Instrucciones de servicio SIPLACE Serie-X 3 Datos técnicos de la máquina automática
A partir de la versión de software SR.605.xx 3.9 Alimentadores-X para el carro de componentes de la serie-X SIPLACE
Edición 07/2008 ES
175
3.9.2.6 Alimentador de cinta 44 mm X
3
Fig. 3.9 - 8 Alimentador de cinta 44 mm X
3
3
3
3
Alimentador de cinta 44 mm X Artículo N° 00141275-xx
Alimentador de cinta 44 mm X con sensor de
empalme
Artículo N° 00141295-xx
Ancho 58,0
Posiciones de alimentador ocupadas 5
Ancho de paso de transporte De 4 mm hasta 52 mm en pasos de 4 mm
Tiempo de cambio para la cinta < 45 s
Tiempo de cambio del alimentador preequipado
en la máquina automática
≤ 8 s
3 Datos técnicos de la máquina automática Instrucciones de servicio SIPLACE Serie-X
3.9 Alimentadores-X para el carro de componentes de la serie-X SIPLACE A partir de la versión de software SR.605.xx
Edición 07/2008 ES
176
3.9.2.7 Alimentador de cinta 56 mm X
3
Fig. 3.9 - 9 Alimentador de cinta 56 mm X
3
3
3
Alimentador de cinta 56 mm X Artículo N° 00141276-xx
Alimentador de cinta 56 mm X con sensor de
empalme
Artículo N° 00141296-xx
Ancho 69,8
Posiciones de alimentador ocupadas 6
Ancho de paso de transporte De 4 mm hasta 64 mm en pasos de 4 mm
Tiempo de cambio para la cinta < 45 s
Tiempo de cambio del alimentador preequipado
en la máquina automática
≤ 8 s
