Instrucciones de servicio SIPLACE Serie-X 5 Tareas para los operadores A partir de la versión de software SR.605.xx 5.12 Acople y d esac ople del carro de componentes en la estación de acoplamien to Edición 07/2008 ES 36…
5 Tareas para los operadores Instrucciones de servicio SIPLACE Serie-X
5.12 Acople y desacople del carro de componentes en la estación de acoplamiento A partir de la versión de software SR.605.xx
Edición 07/2008 ES
368
5.12 Acople y desacople del carro de componentes en
la estación de acoplamiento
5

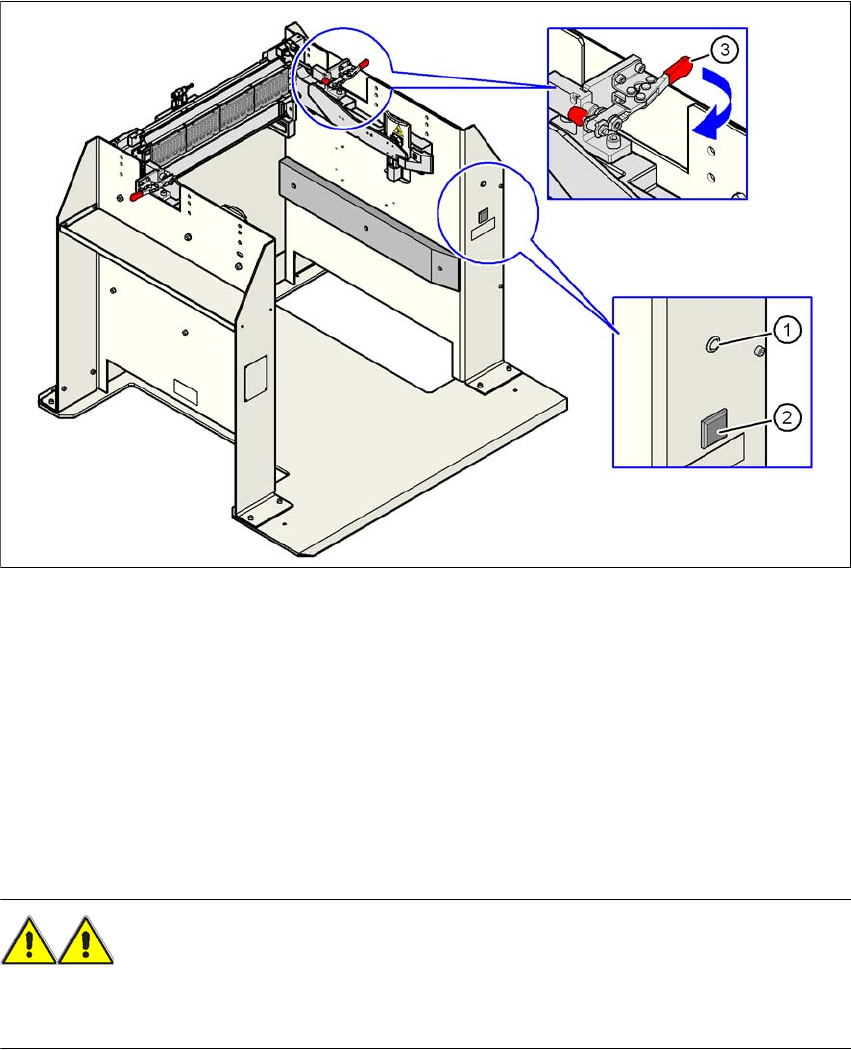

Fig. 5.12 - 1 Girar hacia abajo los asideros del carro de componentes serie-X
(1) Lámpara piloto para la alimentación de la red
(2) Pulsador para bloquear y desbloquear todos los alimentadores en el carro de componentes
(3) Tensor horizontal para fijar la palanca de la mesa de componentes en la posición "cerrado"
5
5
5.12.1 Acoplar el carro de componentes SIPLACE serie-X a la estación de
acoplamiento
ADVERTENCIA 5
→ Durante el acoplamiento no intervenga en la zona entre el carro de componentes y la esta-
ción de acoplamiento.
Instrucciones de servicio SIPLACE Serie-X 5 Tareas para los operadores
A partir de la versión de software SR.605.xx 5.12 Acople y desacople del carro de componentes en la estación de acoplamiento
Edición 07/2008 ES
369
→ Abra los dos tensores horizontales al mismo tiempo, moviéndolos en dirección de la flecha
(pos. 3 en la Fig. 5.12 - 1
).
→ Empuje con cuidado el carro de componentes en la estación de acoplamiento. En ello se
eleva la mesa de componentes.
→ Observe que el carro de componentes se encuentre completamente sobre la placa de fondo
de la estación de acoplamiento.
→ Cierre los dos tensores horizontales al mismo tiempo (pos. 3 en la Fig. 5.12 - 1
, página 368.
La mesa de componentes se eleva a la posición definitiva y se bloquea.
→ Con la ayuda del pulsador (pos. 2 en la Fig. 5.12 - 1
, página 368) se pueden bloquear o des-
bloquear los alimentadores de la mesa de componentes.
5.12.2 Desacoplar el carro de componentes SIPLACE serie-X de la estación de
acoplamiento
ADVERTENCIA 5
→ Durante el desacoplamiento no intervenga en la zona entre el carro de componentes y la es-
tación de acoplamiento.
→ Abra los dos tensores horizontales al mismo tiempo (pos. 3 en la Fig. 5.12 - 1
, página 368).
La mesa de componentes desciende.
→ Extraiga ahora el carro de componentes de la estación de acoplamiento.
