Instrucciones de servicio SIPLACE Seri e-X 4 Instalación y puesta en servicio A partir de la versión de software SR.605.xx 4.3 Instalación de la máquina automática Edición 07/2008 ES 265 → Afloje con cuidado los dos torn…
4 Instalación y puesta en servicio Instrucciones de servicio SIPLACE Serie-X
4.3 Instalación de la máquina automática A partir de la versión de software SR.605.xx
Edición 07/2008 ES
264
→ Alinee los dos distanciadores de la siguiente forma:
– La abertura del distanciador del lado del inserto neumático indica en la dirección de
transporte de las tarjetas de circuitos impresos (ver punto 4 en la Fig. 4.3 - 3
, página
261
).
– La abertura del distanciador del lado de la alimentación de corriente indica en sentido
contrario a la dirección de transporte de las tarjetas de circuitos impresos (ver punto 3
en la Fig. 4.3 - 3
, página 261).
→ Fije cada uno de los dos distanciadores con cuatro tornillos de hexágono interior M 12x80
(ver punto 4 en la Fig. 4.3 - 5
, página 263). Utilice para ello el bit de destornillador de 10 mm.
4.3.4.2 Ajuste previo de la altura de las patas exteriores de la máquina
4

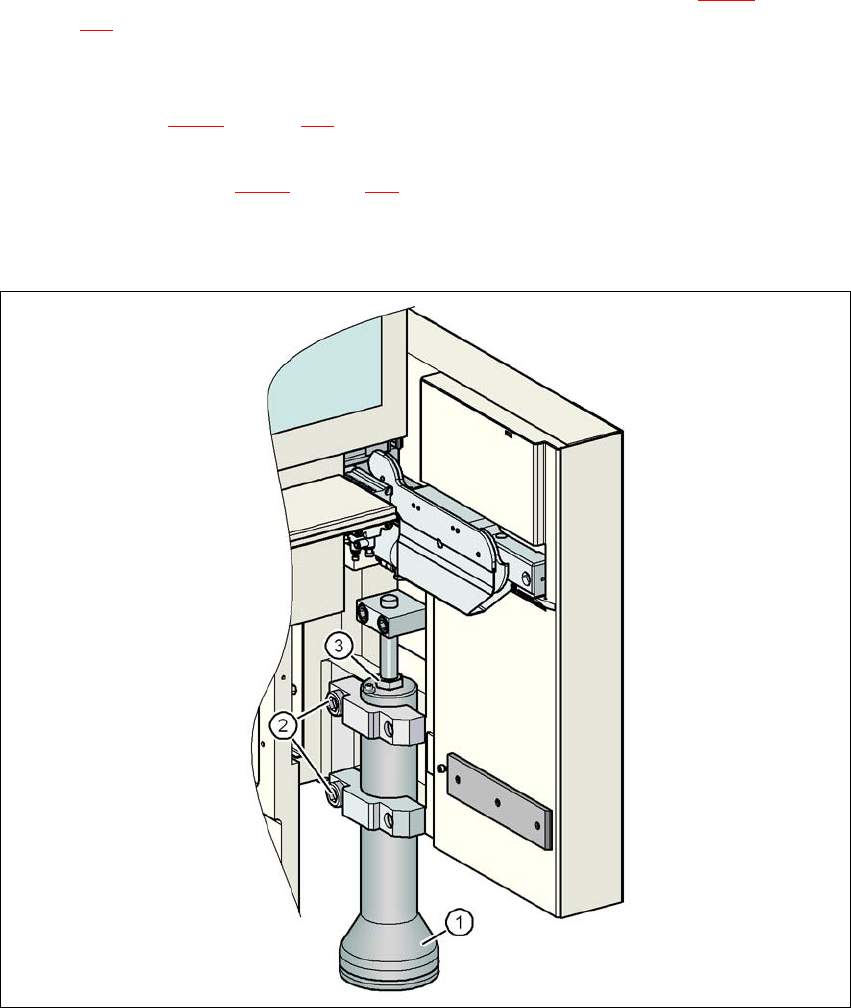

Fig. 4.3 - 6 Ajuste previo de la altura de las patas exteriores de la máquina
(1) Pata de la máquina - 2 ejecuciones
(2) Tornillo de hexágono interior, M24x90
(3) Tornillo de ajuste M24x2x120
Instrucciones de servicio SIPLACE Serie-X 4 Instalación y puesta en servicio
A partir de la versión de software SR.605.xx 4.3 Instalación de la máquina automática
Edición 07/2008 ES
265
→ Afloje con cuidado los dos tornillos de hexágono interior M24x90 (pos. 2 en la Fig. 4.3 - 6,
página 264
) con la punta recambiable de destornillador (tamaño de llave 19 mm) y deje des-
lizar hacia abajo la pata exterior de la máquina (pos. 1 en la Fig. 4.3 - 6
, página 264) lenta-
mente hasta el tope.
→ Utilice para la altura del transporte de la tarjetas de circuitos impresos deseada la pata de
máquina adecuada.
Las patas exteriores de la máquina existen en dos ejecuciones: 4
– pata exterior de la máquina para altura de transporte de TCI 830 mm, longitud 369 mm,
artículo N° 03041008-01 (pos. 1 en la Fig. 4.3 - 3
, página 261)
– pata exterior de la máquina para alturas del transporte de TCI 900, 930 y 950 mm,
longitud 439 mm, artículo N° 03000890-02 (pos. 2 en la Fig. 4.3 - 3
, página 261)
→ Realice el ajuste previo para cada una de las patas exteriores de la máquina.
La distancia entre la cara inferior de la pata de la máquina y el borde inferior del bastidor de
la máquina debe tener los siguientes valores:
→ Ajuste el tornillo M24x2x120 (pos. 3 en la Fig. 4.3 - 6
, página 264) con la llave de boca - en-
trecaras 36 de forma que se alcancen los valores de distancia de la tabla de arriba para la
respectiva altura de transporte.
→ Baje la máquina automática con el carro elevador de horquilla en forma cuidadosa hasta que
las patas de la máquina toquen de forma uniforme el suelo. Una segunda persona debe con-
trolar la posición estable de la máquina automática durante la operación de bajada. Dado el
caso debe aflojarse un poco más el bloqueo de las patas exteriores de la máquina.
→ Siga bajando con cuidado la máquina automática hasta que las patas exteriores rocen los
tornillos de ajuste M24x2x120 (pos. 3 en la Fig. 4.3 - 6
, página 264) para el ajuste de altura.
→ Observe que las patas centrales de la máquina (ver el punto 2 en la Fig. 4.3 - 3
, página 261)
no tengan aún contacto con el suelo. Si es necesario atornille las patas centrales de la má-
quina un poco más en la máquina o en el distanciador.
INDICACIÓN 4
La descripción para el ajuste final de la máquina automática la encuentra en el apartado
4.3.17, página 306.
Altura del transporte de
TCI
Distancia de la cara inferior de la pata de la máquina
respecto al borde inferior del bastidor de la máquina
830 mm 120 mm
900 mm 190 mm
930 mm 220 mm
950 mm 240 mm
4 Instalación y puesta en servicio Instrucciones de servicio SIPLACE Serie-X
4.3 Instalación de la máquina automática A partir de la versión de software SR.605.xx
Edición 07/2008 ES
266
4.3.5 Montaje de los grupos adosados en el bastidor de la máquina
4.3.5.1 Montar el grupo adosado del lado de salida de TCI
En el suministro de la máquina automática está desmontado el grupo adosado en el lado de sa-
lida de TCI y el transporte de salida de TCI. Para el montaje del grupo adosado en el lado de sa-
lida de TCI proceda como sigue:
– Montar el transporte de salida
ver apartado 4.3.6, página 267
– Montar el grupo adosado del lado de salida de TCI ver apartado 4.3.7, página 268
– Instalar la unidad de ejes ver apartado 4.3.8, página 274
– Montar la lámpara de aviso ver apartado 4.3.13, página 295
– Integrar la máquina automática a la línea ver apartado 4.3.16, página 303
– Ajuste final de la máquina automática ver apartado 4.3.17, página 306
4.3.5.2 Montar el grupo adosado del lado de entrada de TCI
Si por razones de transporte el grupo adosado en el lado de entrada de TCI esta desmontado,
antes de integrar la máquina automática a la línea (ver apartado 4.3.16
, página 303) Ud. debe
ejecutar los siguientes pasos:
– Montar el transporte de entrada
ver apartado 4.3.9, página 282
– Montar el grupo adosado del lado de entrada de TCI ver apartado 4.3.10, página 284
– Instalar la unidad Box-PC ver apartado 4.3.11, página 289
– Instalar la unidad de ejes ver apartado 4.3.12, página 293
– Montar la lámpara de aviso ver apartado 4.3.13, página 295
– Integrar la máquina automática a la línea ver apartado 4.3.16, página 303
– Ajuste final de la máquina automática ver apartado 4.3.17, página 306
