5 Tareas para los operadores Instrucciones de servicio SIPLACE Serie-X 5.5 Ejecutar una ronda de control A partir de la versión de software SR.605.xx Edición 07/2008 ES 336 → Controle si el recipiente de película del ali…
Instrucciones de servicio SIPLACE Serie-X 5 Tareas para los operadores
A partir de la versión de software SR.605.xx 5.5 Ejecutar una ronda de control
Edición 07/2008 ES
335
INDICACIÓN 5
Nunca rasgue la película de cubierta. Esto puede ocasionar problemas con el tiraje de la pe-
lícula de cubierta. En los alimentadores de cinta X de 8 y 12 mm X está integrada una cuchilla
(pos. 2) para separar fácilmente la película de cubierta.
→ Controle la visualización de estado en varios colores (pos. 3 en la Fig. 5.5 - 1
, página 334).
– Si se ilumina en color verde el alimentador se encuentra en disposición de servicio.
– Si se ilumina en color naranja se indica una advertencia. El texto de la advertencia apa-
rece en la visualización LCD (pos. 4 en la Fig. 5.5 - 1
, página 334).
– Si la visualización de estado se ilumina en color rojo, existe un funcionamiento erróneo.
El mensaje de error aparece en la visualización LCD (pos. 3 en la Fig. 5.5 - 1
, página
334
).
Una relación de las visualizaciones de estado y LCD en el panel de control la encuentra
en el apartado 5.7
, página 353. 5
Si la visualización de estado está fuera de servicio, las causas pueden ser: 5
– El alimentador no se encuentra en el equipamiento actual.
– El alimentador está defectuoso.
– El alimentador está desactivado (pe.ej. a causa de una disminución de aire comprimido).
5.5.2 Controlar los alimentadores-S
→ Controle si la cinta se encuentra sobre los muelles del alimentador-S.
5

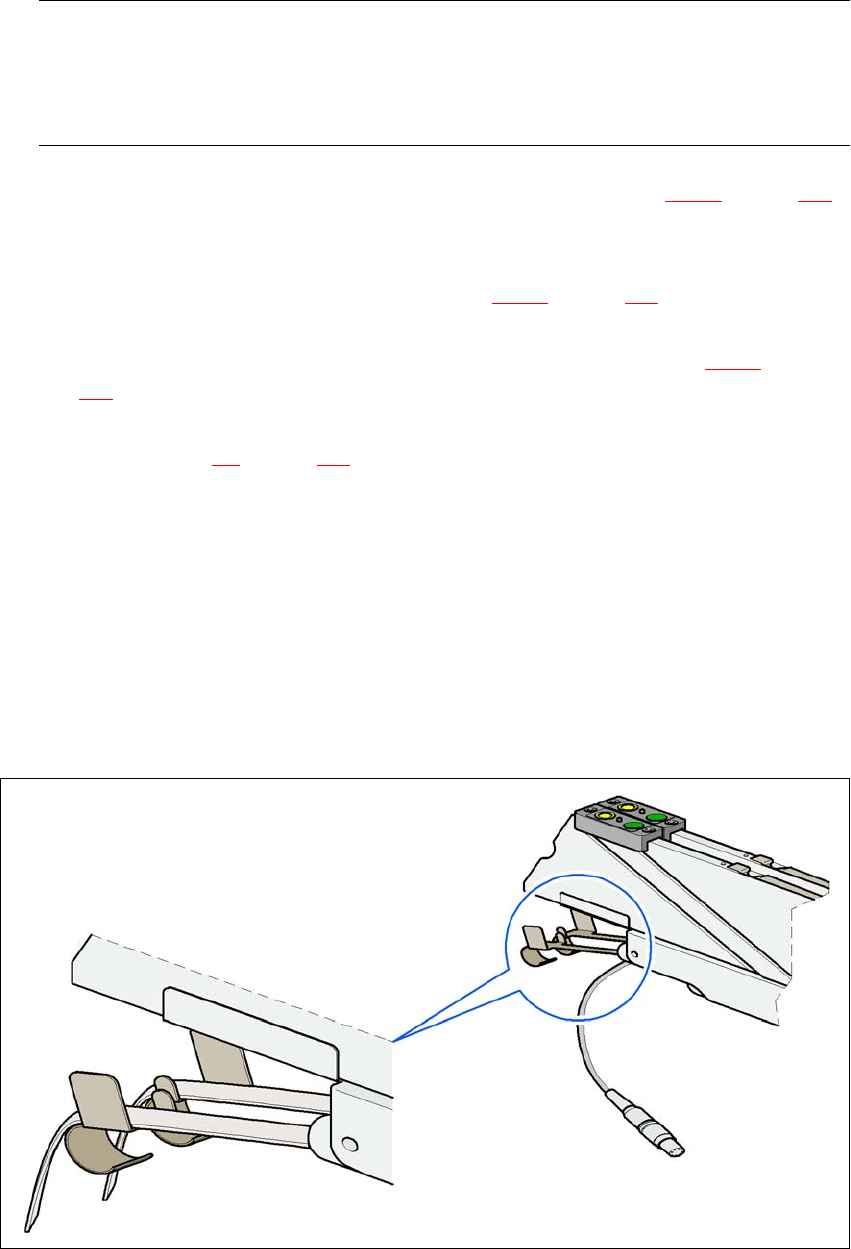

Fig. 5.5 - 2 Colocar la cinta en los muelles del alimentador-S
5 Tareas para los operadores Instrucciones de servicio SIPLACE Serie-X
5.5 Ejecutar una ronda de control A partir de la versión de software SR.605.xx
Edición 07/2008 ES
336
→ Controle si el recipiente de película del alimentador-S está lleno.
Si esto sucede saque la película y córtela con unas tijeras.
INDICACIÓN
Cuando Ud. no corta la película sino la rasga pueden presentarse problemas con el tiraje de
la cinta.
Los alimentadores 3 x 8 mm están por ello equipados con una cuchilla integrada. Esta se
encuentra en el recipiente de película, al final del alimentador debajo de la chapaleta. 5
→ Controle en los alimentadores combinados (24/32 mm) si la ventana de extracción en el ali-
mentador tiene el tamaño correcto para el componente.
→ Controle si están colocadas guías de cinta en los alimentadores combinados (24 mm / 32
mm).
5.5.3 Empalmar a tiempo las cintas
INDICACIÓN:
Empalme a tiempo las cintas de forma que los alimentadores no funcionen en vacío. De lo
contrario esto conlleva elevados períodos de parada.
No empalme las cintas demasiado pronto, ya que al empalmar el extremo de la cinta antigua
con el nuevo rollo puede suceder que el nuevo rollo esté tan lleno que la cinta se salga y se
bloquee. Esto conlleva igualmente errores de recogida y elevados períodos de parada. 5
5.5.4 Controlar los apoyos - TCI
→ Controle la posición de los apoyos TCI magnéticos sobre la mesa elevadora:
– Observe que los apoyos TCI no colisionen con componente en la cara inferior de las tar-
jetas de circuitos impresos.
– Observe además que los apoyos TCI no colisionen con la parte lateral del transporte de
TCI.
– Utilice solamente apoyos - TCI, como se describen en el apartado 6.13
, página 447.
Instrucciones de servicio SIPLACE Serie-X 5 Tareas para los operadores
A partir de la versión de software SR.605.xx 5.5 Ejecutar una ronda de control
Edición 07/2008 ES
337
5.5.5 Soporte para rollo de cinta adicional (serie-X)
5

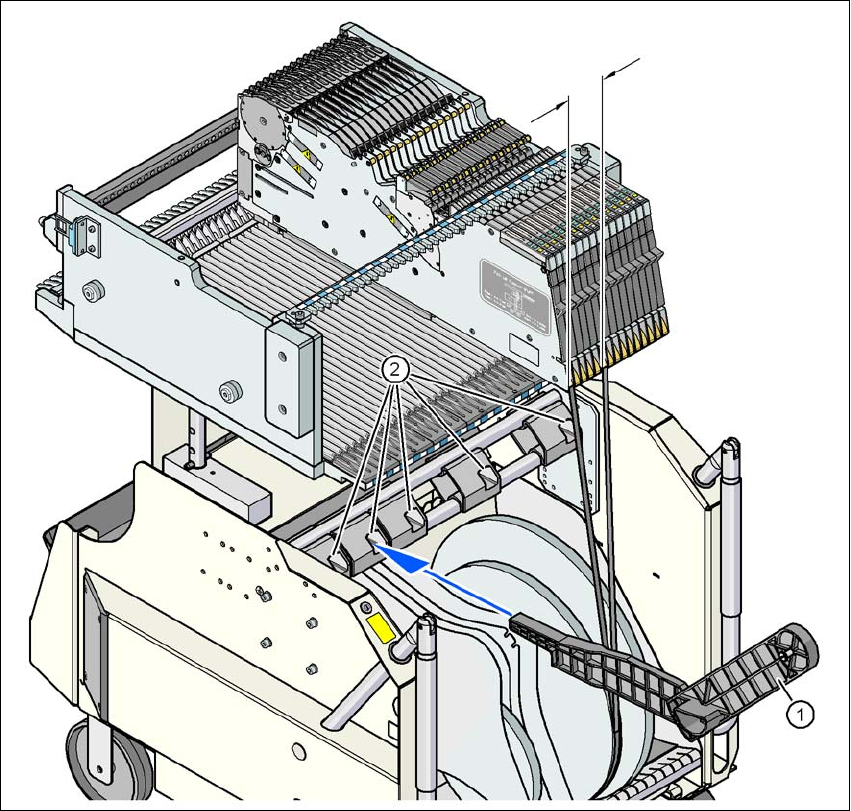

Fig. 5.5 - 3 Soporte para rollo de cinta adicional (serie-X)
(1) Soporte para rollo de cinta adicional, artículo N° 00141217-xx
(2) Dispositivo de sujeción para el soporte
5
Los alimentadores de la serie-X pueden procesar cinta sin problema alguno cuando el desplaza-
miento lateral entre el alimentador y el rollo de cinta tiene un valor inferior a 60 mm. Si debido a
un equipamiento especificado no se puede mantener el desplazamiento máximo admisible, reco-
mendamos utilizar el soporte para un rollo de cinta adicional (pos. 1). Encaje el soporte simple-
mente en el dispositivo de sujeción (pos. 2) y desplácelo hasta quedar por debajo del
desplazamiento máximo admisible de 60 mm. El carro de componentes tiene un total de 5 dispo-
sitivos de sujeción. Cada soporte puede tomar 2 rollos de cinta de forma que se pueden posicio-
nar hasta 10 bobinas 15" (381 mm) - por encima del contenedor de cinta.
Máx. 60 mm
