4 Instalación y puesta en servicio Instrucciones de servicio SIPLACE Serie-X
4.3 Instalación de la máquina automática A partir de la versión de software SR.605.xx
Edición 07/2008 ES
288
4.3.10.7 Instalar la chapa protectora de acceso "abajo"
Las máquinas automáticas se suministran con solo una chapa de protección de acceso "abajo".
Si las máquinas automáticas se montan en una línea, se suprime la chapa de protección de ac-
ceso entre dos transportes de entrada y salida adyacentes.
ADVERTENCIA 4
Por principio, monte la chapa de protección de acceso "abajo" en el lado de entrada de la pri-
mera máquina automática y en el lado de salida de la última máquina automática de una línea
(artículo N° 03045426-01) con 4 tornillos de hexágono interior M4x12. Así Ud. evita por parte del
personal la manipulación no autorizada en el interior de la máquina automática.
4

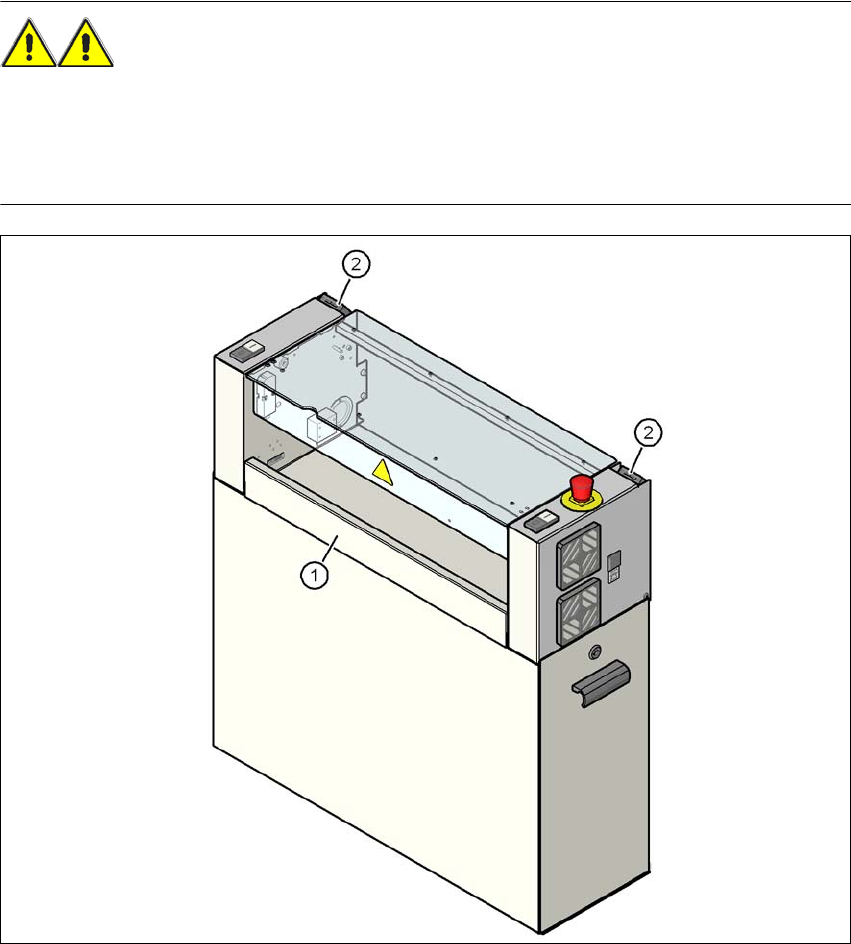

Fig. 4.3 - 17 Montar la chapa protectora de acceso "abajo" en el lado de salida de tarjetas de circuitos impresos
(1) Chapa protectora de acceso "abajo", artículo N° 03045426
(2) Interruptor de las cubiertas de protección
Instrucciones de servicio SIPLACE Serie-X 4 Instalación y puesta en servicio
A partir de la versión de software SR.605.xx 4.3 Instalación de la máquina automática
Edición 07/2008 ES
289
4.3.11 Instalar la unidad Box-PC
4.3.11.1 Puntos de conexión eléctrica - Unidad Box-PC
4

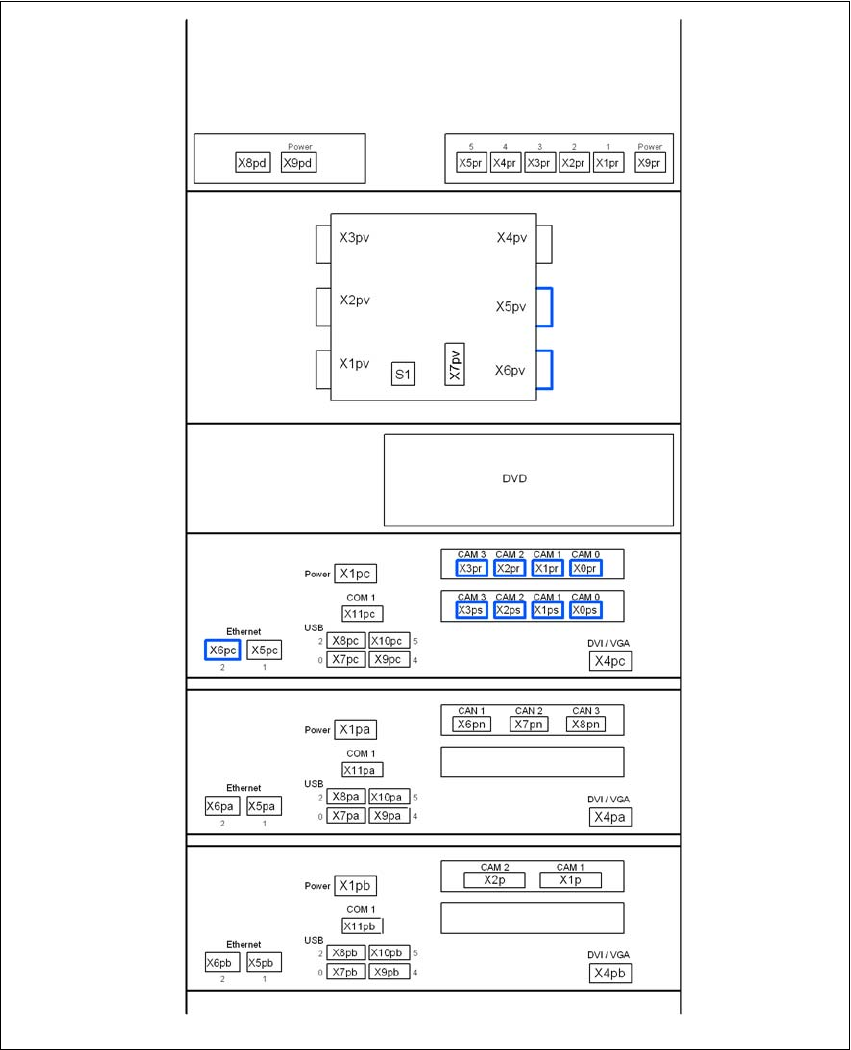

Fig. 4.3 - 18 Unidad Box-PC, cara frontal - conectar el enchufe
Hub USB
Ethernet Switch
(opción sensor - 3D)
Video-multiplexor
Ordenador de mando
Controlador de la
máquina
Opción - ordenador sensor - 3D
4 Instalación y puesta en servicio Instrucciones de servicio SIPLACE Serie-X
4.3 Instalación de la máquina automática A partir de la versión de software SR.605.xx
Edición 07/2008 ES
290
4

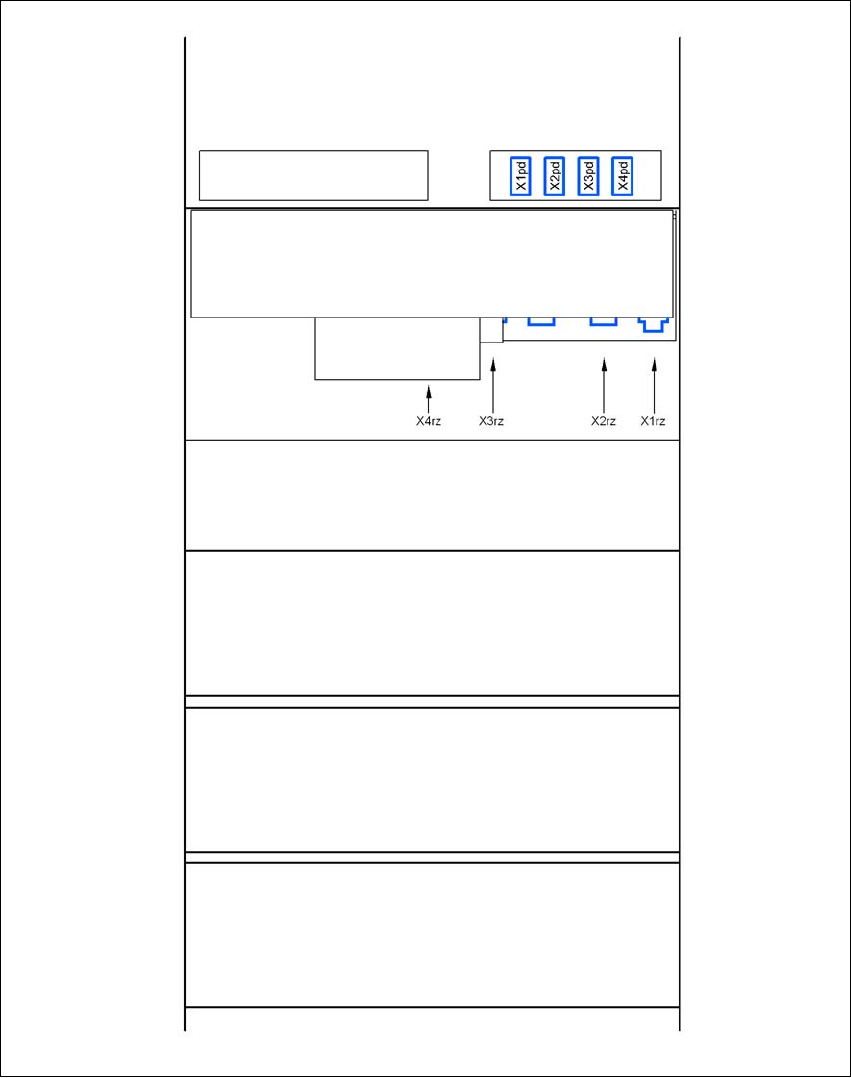

Fig. 4.3 - 19 Unidad Box-PC, cara posterior - conectar el enchufe
Hub USB
Ethernet Switch
(opción sensor - 3D)
Convertidor CC/CC
Ordenador de mando
Controlador de la máquina
Opción - ordenador sensor - 3D
Distribuidor de tensión - Box-PC
