4 Instalación y puesta en servicio Instrucciones de servicio SIPLACE Serie-X 4.2 Infraestructura en el lugar de instalación A partir de la versión de software SR.605.xx Edición 07/2008 ES 250 4.2.3 Aliment ación de la re…
Instrucciones de servicio SIPLACE Serie-X 4 Instalación y puesta en servicio
A partir de la versión de software SR.605.xx 4.2 Infraestructura en el lugar de instalación
Edición 07/2008 ES
249
4.2.2.2 Conexión de aire comprimido de la máquina automática
4
Fig. 4.2 - 1 Conexión del conducto de aire comprimido
(1) Grifo de cierre en posición "ON"
(2) Manómetro para la presión de alimentación de los componentes de la máquina
Presión nominal: 0,5 ± 0,025 MPa, 5 ± 0,25 bares (gama de visualización 0 - 0,6 MPa, 0 - 6
bares)
(3) Manómetro para la presión de alimentación del distribuidor de portales
Presión nominal: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bares (gama de visualización 0 - 0,6 MPa, 0 - 6
bares)
(4) Manómetro para la presión de alimentación del alimentador Bulkcase
Presión nominal: 0,25 ± 0,05 MPa, 2,5 ± 0,5 bares (gama de visualización: 0 - 0,6 MPa, 0 -
6 bares)
(5) Manómetro para la presión de entrada
Presión nominal: 0,5 - 1,0 MPa, 5 - 10 bares (gama de visualización: 0 - 1,0 MPa, 0 - 10 bares)
(6) Filtro de aire comprimido
(7) Conexión para el aire comprimido
(8) Tornillo de hexágono interior para fijar el inserto neumático
4 Instalación y puesta en servicio Instrucciones de servicio SIPLACE Serie-X
4.2 Infraestructura en el lugar de instalación A partir de la versión de software SR.605.xx
Edición 07/2008 ES
250
4.2.3 Alimentación de la red
4

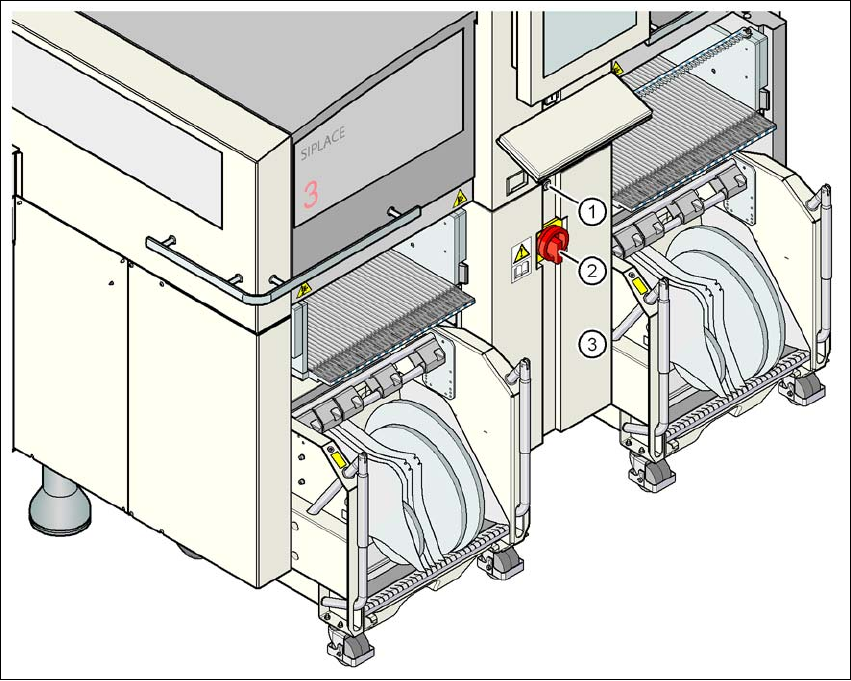

Fig. 4.2 - 2 Posición de la alimentación de corriente en la máquina automática
4
(1) Cierre
(2) Interruptor principal con seguro contra reconexión
(3) Tapa
Instrucciones de servicio SIPLACE Serie-X 4 Instalación y puesta en servicio
A partir de la versión de software SR.605.xx 4.2 Infraestructura en el lugar de instalación
Edición 07/2008 ES
251
4.2.3.1 Indicaciones de peligro
ADVERTENCIA
La máquina automática es alimentada con una tensión de red de 3 x 200 V CA, 3 x 208 V CA, 3
x 230 V CA, 3 x 380 V CA, 3 x 400 V CA ó 3 x 415 V CA ± 5 %, 50/60 Hz. Por esta razón partes
de esta instalación conducen peligrosas tensiones - incluso con el interruptor principal desconec-
tado. Por esta razón un manejo o tratamiento inadecuado de estas máquinas automáticas puede
causar la muerte o graves lesiones, así como considerables pérdidas materiales. 4
→ Observe las prescripciones de prevención de accidentes y las normas DIN vigentes (espe-
cialmente DIN EN 60 204, parte 1).
→ Solamente personal calificado y certificado puede abrir la cubierta sobre el inserto de la ali-
mentación de corriente y conectar la máquina automática a la alimentación de corriente.
4
4
4.2.3.2 Comprobar la alimentación de red
Compruebe si la alimentación de red corresponde a las especificaciones prescritas de la máquina
(ver tabla en el apartado 3.2
, página 109).
INDICACIÓN: 4
En la documentación "Configuración de red (sistema eléctrico y de aire comprimido) para insta-
laciones SMD donde el cliente", artículo N° 00191409-xx se describen medidas para lograr la
especificación exigida.
INDICACIÓN: 4
En la alimentación de corriente se presentan cargas de punta condicionado por la técnica. Dado
el caso, consulte la impedancia de red con la compañía energética.
4.2.3.3 Cable de alimentación de red - especificación
Para el cable de alimentación de red son válidas las siguientes especificaciones:
5 x 6 mm² para 3 x 380 V CA / 3 x 400 V CA / 3 x 415 V CA
5 x 6 mm² para 3 x 200 V CA / 3 x 208 V CA / 3 x 230 V CA
La codificación de color de los conductores depende del país de explotación de la instalación.
