6.1.3.7 Indicaciones para el manejo
→ Dentro de una familia de pipetas Ud. puede llenar los cargadores con diferentes tipos de pipe-
tas: por ejemplo cargadores 8xx con pipetas del tipo 821, 822, 823, cargadores 9xx con pipe-
tas del tipo 911, 914 etc.
INDICACIÓN 6
Llene los cargadores fuera de la máquina y cambie solamente cargadores completos. 6
→ Abra la placa de retención e inserte pipetas en las posiciones respectivas.
→ Cierre la placa de retención para que las pipetas no puedan caer de los cargadores.
CUIDADO 6
Los cargadores solamente se pueden llenar cuando todas las pipetas que se encuentran en
el cabezal Collect&Place se vuelven a colocar en sus cargadores. 6
→ La programación del cambiador de pipetas se describe en las instrucciones de servicio SI-
PLACE Pro.
INDICACIÓN 6
→ Evite que componentes caigan a los cargadores. Esto puede ocasionar el bloqueo de la placa
de retención.
→ Evite igualmente que caigan componentes a posiciones libres de los alimentadores. Los com-
ponentes se adhieren a la regleta magnética. A causa de alimentadores no colocados de
forma correcta en la mesa de componentes pueden presentarse interrupciones de servicio.
Por esta razón limpie con regularidad los cargadores y las posiciones libres.
6 Ampliaciones de estación Instrucciones de servicio SIPLACE Serie-X
6.1 Cambiador de pipetas A partir de la versión de software SR.605.xx
Edición 07/2008 ES
396
6.1.3.8 Cambiar el cargador
→ Para retirar el cargador presione el gancho elástico (pos. 1) en dirección contraria al cargador
y levante el cargador del soporte.
6
Fig. 6.1 - 22 Cambiar el cargador
(1) Gancho elástico
(2) Retén
(3) Agujero de centrado
(4) Agujero oblongo
(A) Presionar el gancho elástico alejándolo del cargador
INDICACIÓN
El cargador se debe colocar de forma que los pernos de centrado se deslicen en el agujero de
centrado (pos. 3) y en el agujero oblongo (pos. 4). 6
→ Primero coloque el cargador con el lado del agujero de centrado (pos. 3) y el agujero oblongo
(pos. 4) sobre el soporte. Los dos botones del cargador deben deslizarse en el retén (pos. 2).
→ Presione el gancho elástico alejándolo del cargador.
→ Presione el cargador sobre el soporte hasta que se encuentre al mismo nivel y libere el gancho
elástico. El gancho elástico debe encajar.
Instrucciones de servicio SIPLACE Serie-X 6 Ampliaciones de estación
A partir de la versión de software SR.605.xx 6.1 Cambiador de pipetas
Edición 07/2008 ES
397
6.1.3.9 Reconocimiento de posición
Cada cargador del cambiador de pipetas tiene una marca para el reconocimiento de posición.
6

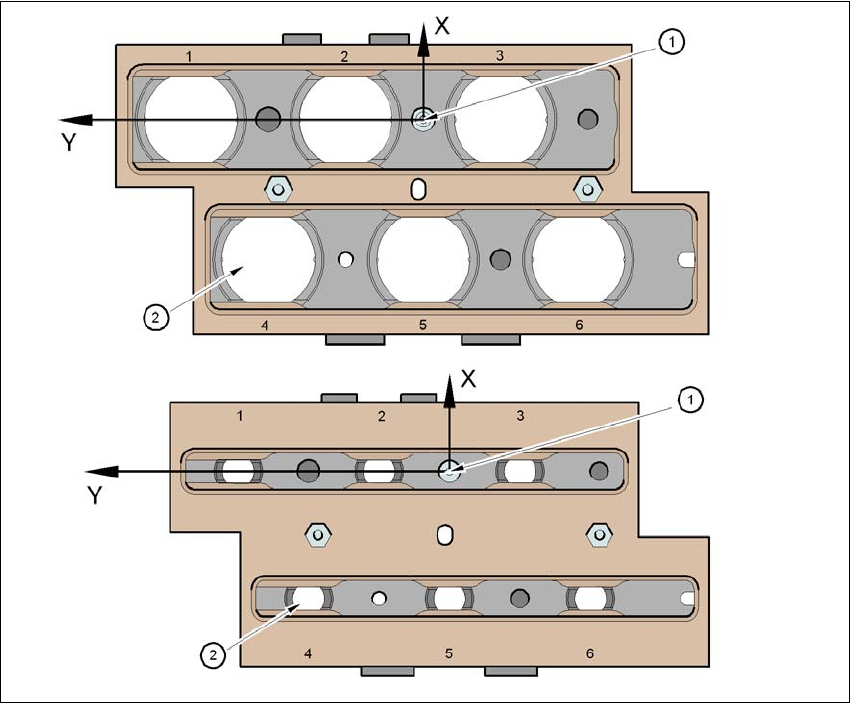

Fig. 6.1 - 23 Cambiador de pipetas - reconocimiento de posición
(1) Marca de posición
(2) Posición de las pipetas en el cargador respecto a la marca de posición
