→ Controle las posiciones de los interruptores S1
1: OFF
2: Sin utilizar
4.3.12.3 Montar la unidad de ejes X3, X4 (portal 1 y portal 4)
→ Levante con cuidado la unidad de ejes sobre el carril en el grupo adosado.
→ Observe que no se aplaste ningún cable.
→ Empuje hasta el tope la unidad de ejes en el grupo adosado.
→ Asegure la unidad de ejes con el tornillo cilíndrico.
→ Coloque la cubierta de makrolon.
→ Fije el cable de puesta a tierra en las puertas (pos. 2 en la Fig. 4.3 - 15
, página 284), como
se representa en la Fig. 4.3 - 16
en la página 287.
→ Bloquee las puertas.
4.3.12.4 Montaje de las chapas laterales
→ Fije el cable de puesta a tierra en cada chapa lateral (pos. 6 en la Fig. 4.3 - 15, página 284),
como se representa en la Fig. 4.3 - 16
en la página 287.
→ Fije la chapa lateral con 6 tornillos cilíndricos en el bastidor de la máquina.
4.3.13 Montar la lámpara de aviso
→ Conecte el cable de las lámparas de aviso con los cables de la máquina básica.
→ Introduzca la lámpara de aviso en el agujero (pos. 2 en la Fig. 4.3 - 21
, página 296) hasta
que el tubo de la misma sobresalga de forma suficiente en el borne situado debajo.
→ Apriete debajo del agujero (pos. 3 en la Fig. 4.3 - 21
, página 296) el tornillo de hexágono in-
terior.
X09_3tq X09_3tq 03050886 Encajar el enchufe
X10_3tq X10_3tq 03050885 Encajar el enchufe
X11_3tq X11_3tq 03050916 Encajar el enchufe
X12_3tq X12_3tq 03050915 Encajar el enchufe
X30_1tq
X30_2tq
X30_1tq
X30_2tq
03010051
03010051
Apretar
Unidad de ejes
Enchufe
Cable de conexión Indicación
Enchufe Cable
4 Instalación y puesta en servicio Instrucciones de servicio SIPLACE Serie-X
4.3 Instalación de la máquina automática A partir de la versión de software SR.605.xx
Edición 07/2008 ES
296
4

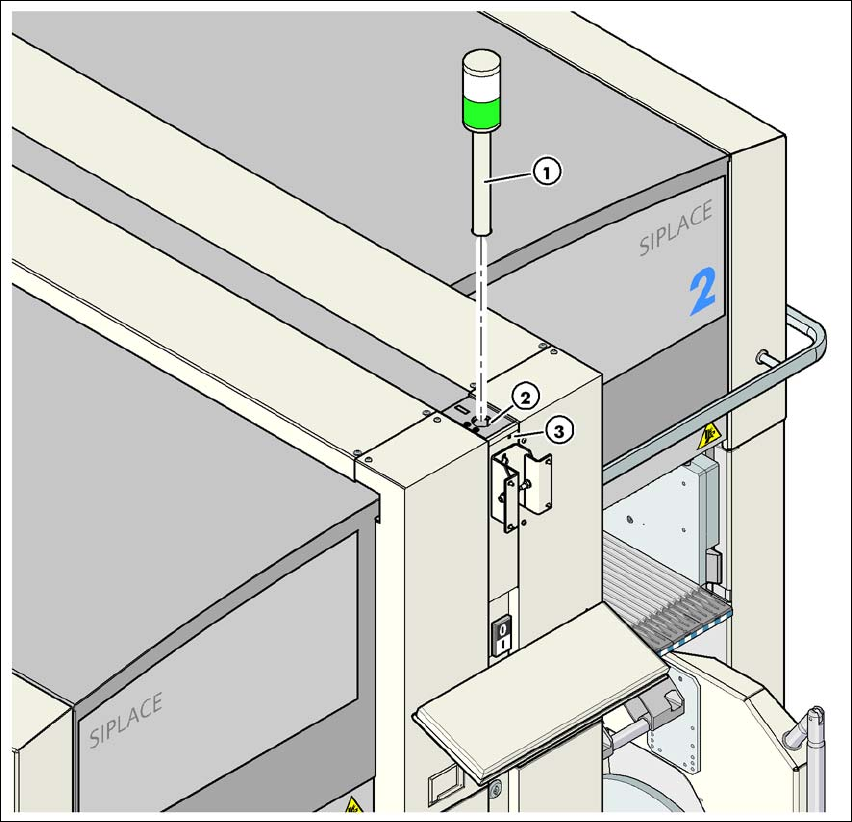

Fig. 4.3 - 21 Montar la lámpara de aviso
(1) Lámpara de aviso
(2) Agujero para la lámpara de aviso
(3) Agujero para el tornillos de inmovilización
4.3.14 Fijar los monitores
→ Fije los monitores y conecte los cables.
→ Controle las conexiones de los cables
Instrucciones de servicio SIPLACE Serie-X 4 Instalación y puesta en servicio
A partir de la versión de software SR.605.xx 4.3 Instalación de la máquina automática
Edición 07/2008 ES
297
4.3.15 Distancias de las patas de la máquina y de los bordes fijos de transporte - TCI
4.3.15.1 Distancias de las patas de la máquina y del borde de transporte fijo derecho
del transporte sencillo - TCI
4

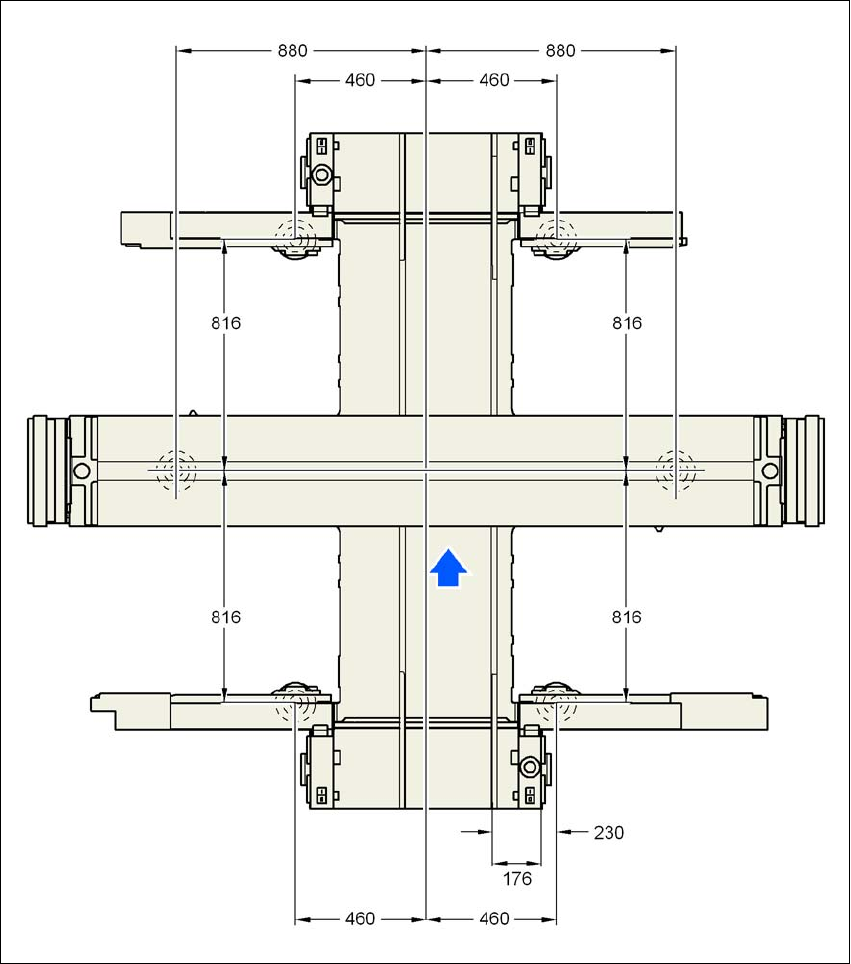

Fig. 4.3 - 22 Distancias de las patas de la máquina y del borde de transporte fijo derecho del transporte sencillo - TCI
en milímetros
