4 Instalación y puesta en servicio Instrucciones de servicio SIPLACE Serie-X
4.5 Adaptar el vertedor inclinado para desechos de cinta a la altura del transporte de TCI A partir de la versión de software SR.605.xx
Edición 07/2008 ES
316
4.5 Adaptar el vertedor inclinado para desechos de cinta
a la altura del transporte de TCI
4.5.1 Adaptar el vertedor inclinado para desechos de cinta SIPLACE serie-X a la
altura del transporte de TCI
De acuerdo a la altura del transporte de la tarjetas de circuitos impresos se puede ajustar la lon-
gitud del vertedor inclinado para desechos de cinta de forma que los recortes de cinta son con-
ducidos directamente al recipiente de desechos de cinta del carro de componentes.
4

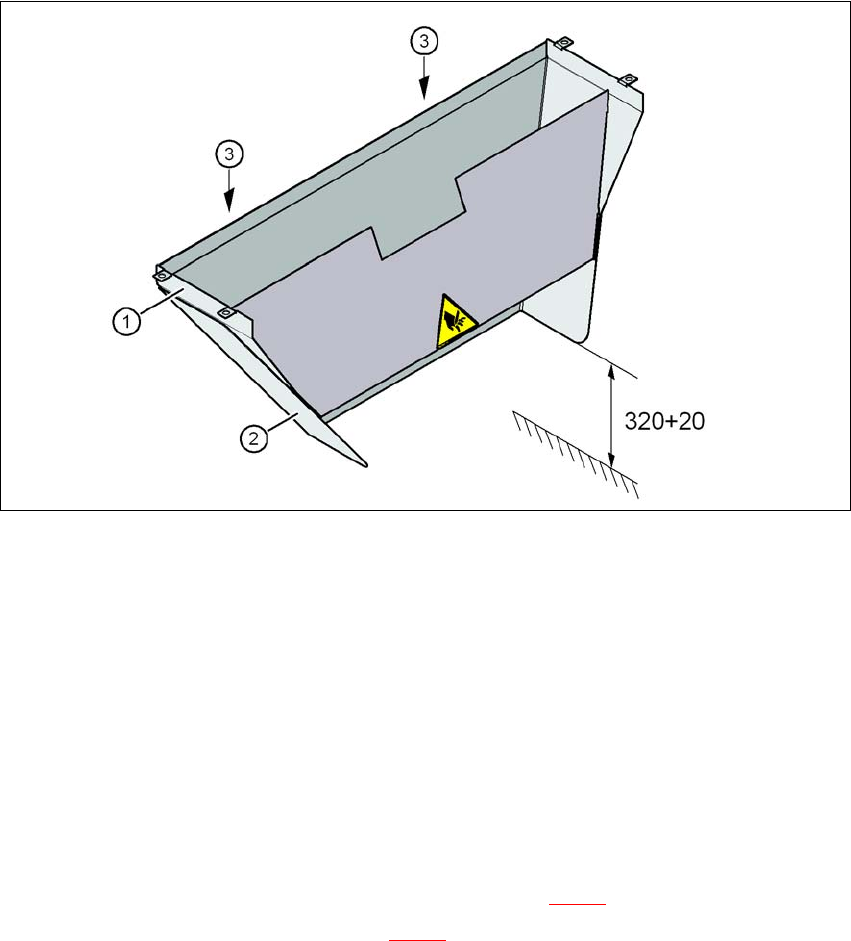

Fig. 4.5 - 1 Adaptar la longitud del vertedor inclinado para desechos de cinta (serie-X) - dimensiones en milímetros
(1) Vertedor inclinado para desechos de cinta
(2) Prolongación
(3) Tuerca hexagonal M4, DIN 985, 2 unid.
4.5.1.1 Herramientas
– Llave de boca, entrecaras 7
4.5.1.2 Ajustar el vertedor inclinado para desechos de cinta a la altura del transporte de
TCI de 830 mm
→ Suelte las dos tuercas hexagonales M4 (pos. 3 en la Fig. 4.5 - 1)
→ Quite la prolongación (pos. 2 en la Fig. 4.5 - 1
).
Instrucciones de servicio SIPLACE Serie-X 4 Instalación y puesta en servicio
A partir de la versión de software SR.605.xx 4.6 Adaptar el canal guía de cinta vacía
Edición 07/2008 ES
317
4.5.1.3 Ajustar el vertedor inclinado para desechos de cinta a las alturas del transporte
de TCI 900 mm - 950 mm
→ Suelte las dos tuercas hexagonales M4 (pos. 3 en la Fig. 4.5 - 1, página 316).
→ Ajuste la prolongación (pos. 2 en la Fig. 4.5 - 1
, página 316) de forma que la distancia entre
el borde inferior y el suelo tenga un valor de máximo de 320 mm + 20 mm (ver Fig. 4.5 - 1
,
página 316
).
4.6 Adaptar el canal guía de cinta vacía
4.6.1 Adaptar el canal guía de cinta vacía SIPLACE serie-X a la altura del
componente
Si se utilizan alimentadores que procesan cintas con una altura de bolsa > 12 mm, se debe retirar
la chapa separadora (pos. 1 en la Fig. 4.6 - 1
).
4

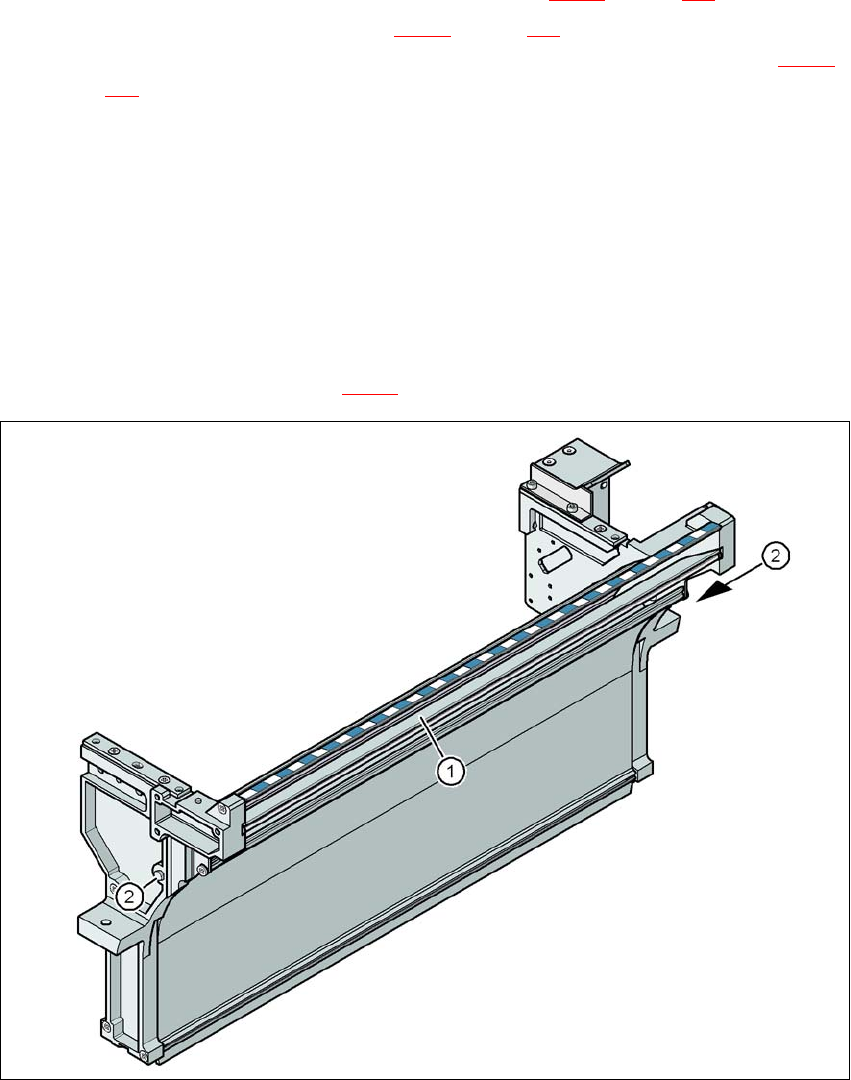

Fig. 4.6 - 1 Canal guía de la cinta vacía SIPLACE serie-X
(1) Chapa separadora desmontable para cintas > 12 mm
(2) Tornillo DIN 93384 - M4x20, 2 unid.
4 Instalación y puesta en servicio Instrucciones de servicio SIPLACE Serie-X
4.6 Adaptar el canal guía de cinta vacía A partir de la versión de software SR.605.xx
Edición 07/2008 ES
318
4.6.1.1 Indicaciones de seguridad
ADVERTENCIA 4
→ Para el desmontaje de la chapa separadora desconecte la máquina con el interruptor principal.
→ Desconecte la máquina automática de la red y de la alimentación de aire comprimido.
→ Bloquee la máquina automática contra una reconexión como se describe en el apartado 2.10
,
página 98
.
→ Espere hasta que la presión de servicio de la cortadora baje hasta 0 MPa.
→ No manipule en el interior del canal guía de cinta vacía.
4.6.1.2 Retirar la chapa separadora
→ Suelte los dos tornillos hexagonales (pos. 2 en la Fig. 4.6 - 1, página 317).
→ Extraiga la chapa separadora (pos. 1 en la Fig. 4.6 - 1
, página 317).
4.6.2 Adaptar el canal guía de cinta vacía SIPLACE HF a la altura del componente
Si se utilizan alimentadores que procesan cintas con una altura de bolsa > 17 mm, como por
ejemplo el alimentador 44 mm S DP, se debe retirar la chapa separadora (pos. 1 en la Fig. 4.6 -
2, página 319).
4.6.2.1 Indicaciones de seguridad
ADVERTENCIA 4
→ Para el desmontaje de la chapa separadora desconecte la máquina con el interruptor princi-
pal.
→ Desconecte la máquina automática de la red y de la alimentación de aire comprimido.
→ Bloquee la máquina automática contra una reconexión como se describe en el apartado 2.10
,
página 98
.
→ Espere hasta que la presión de servicio de la cortadora baje hasta 0 MPa.
→ Utilice guantes de protección fuertes.
→ No manipule en el interior del canal guía de cinta vacía.
