3 Datos técnicos de la máquina automática I nstrucciones de servicio SIPLACE Serie-X 3.10 Alimentadores-S para el carro de componentes SIPLACE HF A partir de la versión de software SR.605.xx Edición 07/2008 ES 204 3.10.8…
Instrucciones de servicio SIPLACE Serie-X 3 Datos técnicos de la máquina automática
A partir de la versión de software SR.605.xx 3.10 Alimentadores-S para el carro de componentes SIPLACE HF
Edición 07/2008 ES
203
3.10.8.11 Alimentador de cinta 56 mm S DP para bolsas profundas
3
Fig. 3.10 - 11 Alimentador de cinta 56 mm S DP para bolsas profundas
3
N° de artículo 00141195-xx 3
Ancho 66,6 mm 3
Pistas por alimentador 1 3
Posiciones de alimentador ocupadas 2, 5 3
Número máximo de alimentadores 4 x 6 3
Altura de cinta hasta 25 mm 3
Ancho de paso de transporte de 4 mm hasta 68 mm en pasos de 4 mm 3
Material de la cinta Cinta Blister 3
Altura máx. de componentes 24 mm 3
3 Datos técnicos de la máquina automática Instrucciones de servicio SIPLACE Serie-X
3.10 Alimentadores-S para el carro de componentes SIPLACE HF A partir de la versión de software SR.605.xx
Edición 07/2008 ES
204
3.10.8.12 Alimentador de cinta 72 mm S
3

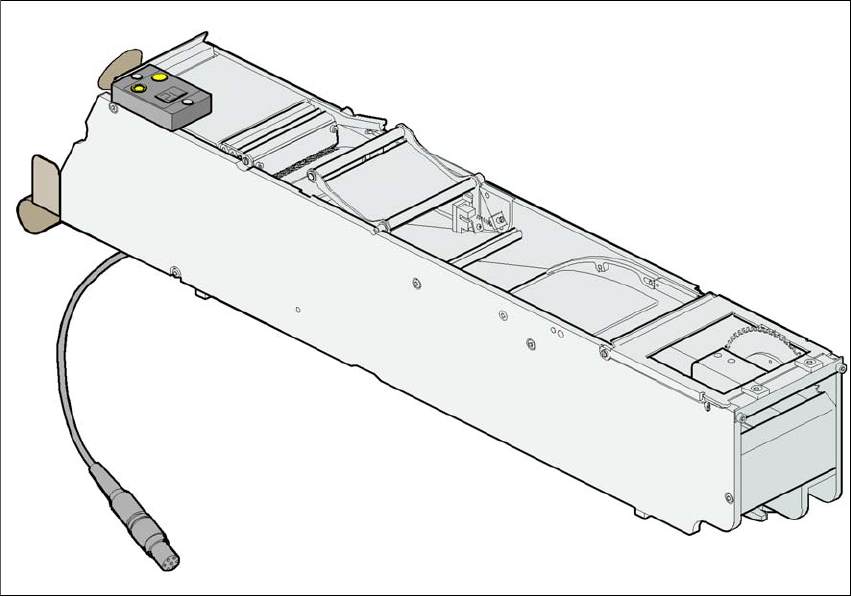

Fig. 3.10 - 12 Alimentador de cinta 72 mm S
3
N° de artículo 00141097-xx 3
Ancho 82,6 mm 3
Pistas por alimentador 1 3
Posiciones de alimentador ocupadas 3 3
Número máximo de alimentadores 4 x 5 3
Reserva de componentes para carretes 7" Aprox. 2.000 unid. 3
Ancho de paso de transporte de 4 mm hasta 80 mm en pasos de 4 mm 3
Material de la cinta Cinta Blister 3
Altura máx. de componentes 14 mm 3
Instrucciones de servicio SIPLACE Serie-X 3 Datos técnicos de la máquina automática
A partir de la versión de software SR.605.xx 3.10 Alimentadores-S para el carro de componentes SIPLACE HF
Edición 07/2008 ES
205
3.10.8.13 Alimentador de cinta 88 mm S
3

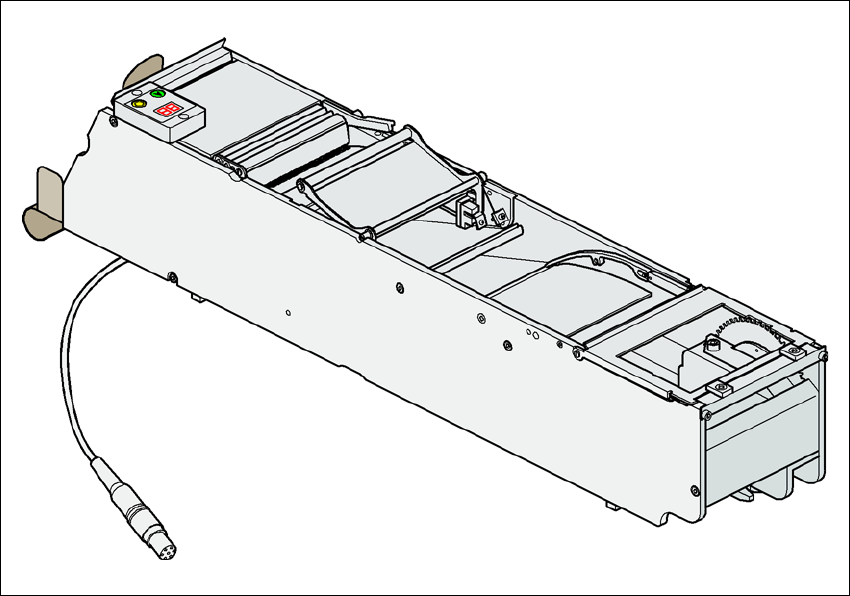

Fig. 3.10 - 13 Alimentador de cinta 88 mm S
3
N° de artículo 00141070-xx 3
Ancho 98,6 mm 3
Pistas por alimentador 1 3
Posiciones de alimentador ocupadas 3, 5 3
Número máximo de alimentadores 4 x 4 3
Reserva de componentes para carretes 7" Aprox. 2.000 unid. 3
Ancho de paso de transporte de 4 mm hasta 96 mm en pasos de 4 mm 3
Material de la cinta Cinta Blister 3
Altura máx. de componentes 14 mm 3
