4 Instalación y puesta en servicio Instrucciones de servicio SIPLACE Serie-X 4.3 Instalación de la máquina automática A partir de la versión de software SR.605.xx Edición 07/2008 ES 302 4.3.15.6 Dist ancias de las p atas…
Instrucciones de servicio SIPLACE Serie-X 4 Instalación y puesta en servicio
A partir de la versión de software SR.605.xx 4.3 Instalación de la máquina automática
Edición 07/2008 ES
301
4.3.15.5 Distancias de las patas de la máquina respecto a la máquina automática y al
cambiador matricial de cargadores
4
4
4
4
Fig. 4.3 - 26 Distancias de las patas de la máquina respecto a la máquina automática y al cambiador matricial de
cargadores expresadas en mm.
4 Instalación y puesta en servicio Instrucciones de servicio SIPLACE Serie-X
4.3 Instalación de la máquina automática A partir de la versión de software SR.605.xx
Edición 07/2008 ES
302
4.3.15.6 Distancias de las patas de la máquina respecto a la máquina automática y al
CWP
4
4
4
4
Fig. 4.3 - 27 Distancias de las patas de la máquina respecto a la máquina automática y al CWP expresadas en mm.
Instrucciones de servicio SIPLACE Serie-X 4 Instalación y puesta en servicio
A partir de la versión de software SR.605.xx 4.3 Instalación de la máquina automática
Edición 07/2008 ES
303
4.3.16 Integrar la máquina automática a la línea
→ Observe las indicaciones de advertencia descritas en el apartado 4.3.2, página 257.
→ Las herramientas y medios auxiliares los encuentra en el apartado 4.3.3
, página 258.
4.3.16.1 Posicionar el carro elevador de horquilla
4

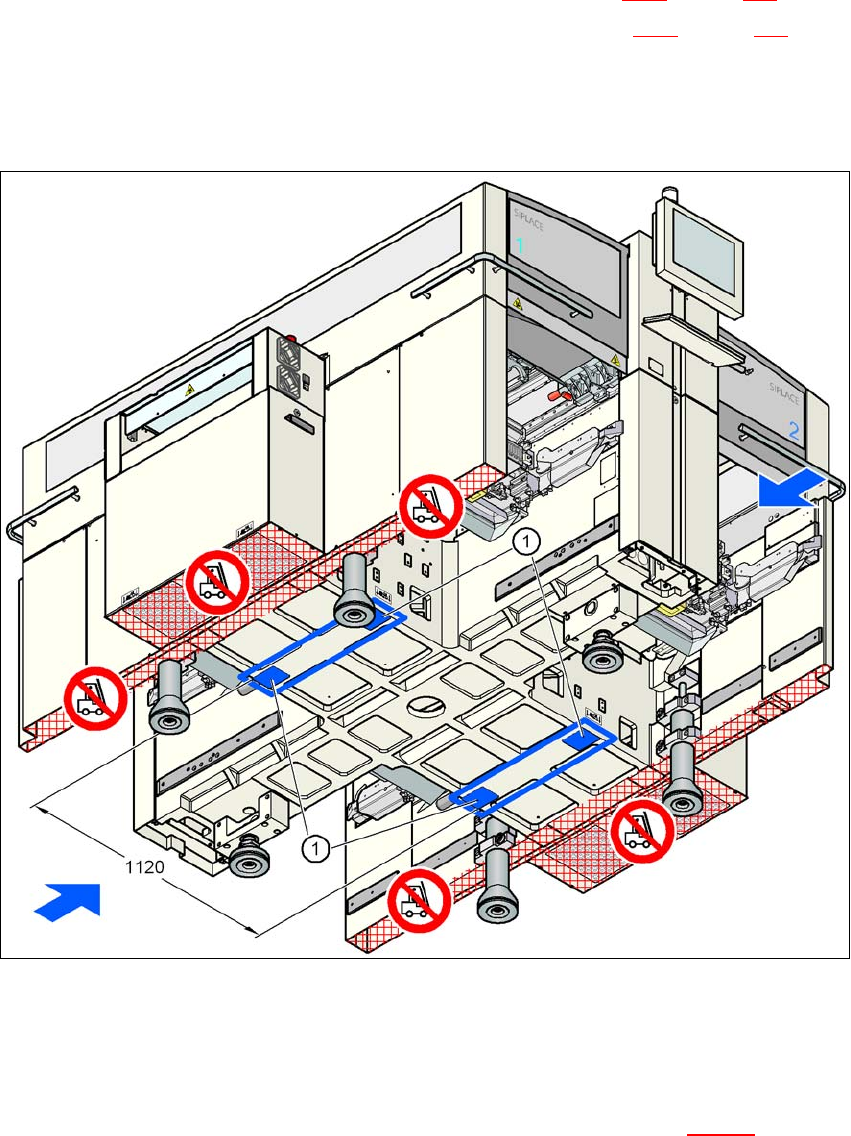

Fig. 4.3 - 28 Superficies de apoyo - horquilla transversal a la dirección de transporte de TCI
(1) Superficies de apoyo para la horquilla del carro elevador
→ Posicione el carro elevador de horquilla transversalmente a la dirección de transporte de las
tarjetas de circuitos impresos y abra la horquilla hasta que las superficies de apoyo de la má-
quina automática descansen de forma uniforme sobre la misma (ver Fig. 4.3 - 28
).
