Instrucciones de servicio SIPLACE Serie-X 3 Datos técnicos de la máquina automática A partir de la versión de software SR. 605.xx 3.8 Vision system (Sistema óptico) Edición 07/2008 ES 161 3.8.5 Cámara de componentes C&am…
3 Datos técnicos de la máquina automática Instrucciones de servicio SIPLACE Serie-X
3.8 Vision system (Sistema óptico) A partir de la versión de software SR.605.xx
Edición 07/2008 ES
160
3.8.4 Cámara de componentes C&P, tipo 28, 18 x 18, digital
3.8.4.1 Estructura
3

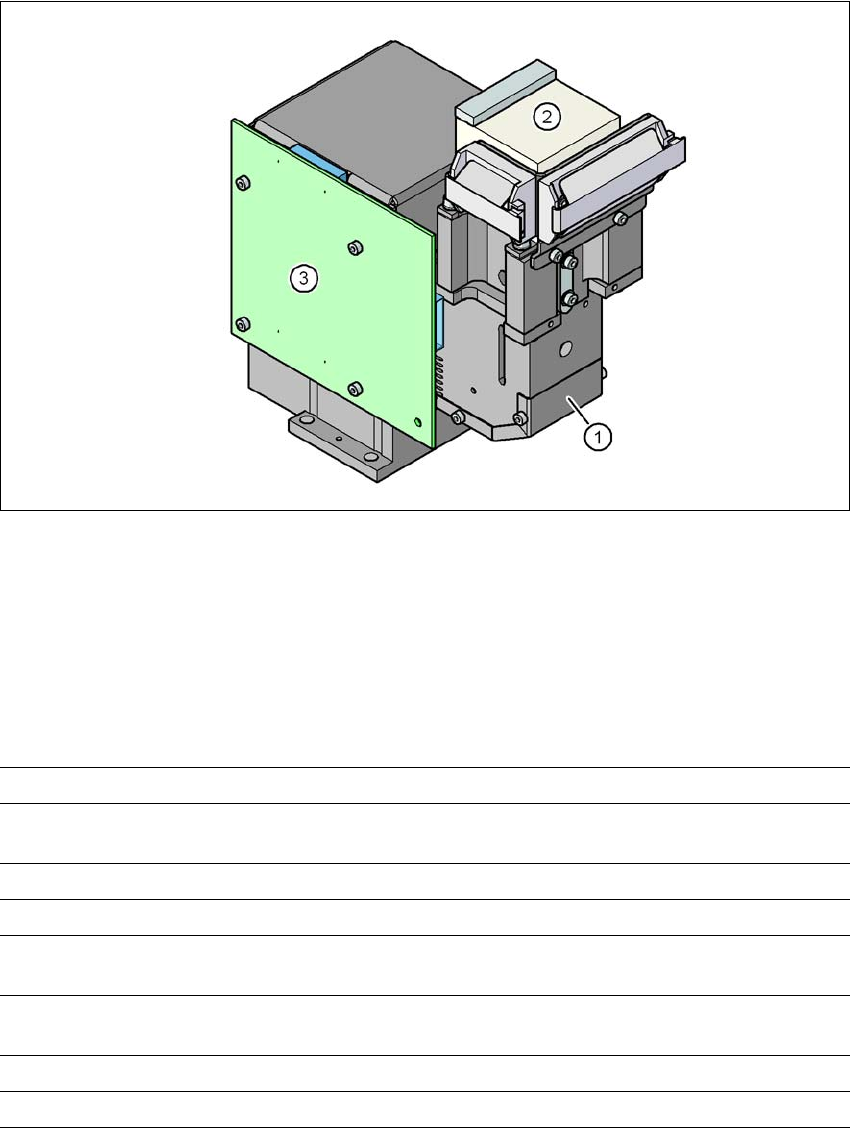

Fig. 3.8 - 5 Cámara de componentes C&P, tipo 28, 18 x 18, digital
3
(1) Sistema óptico de la cámara de componentes e iluminación
(2) Amplificador de la cámara
(3) Mando de iluminación
3.8.4.2 Datos técnicos
3
Dimensiones del componente 0,5 x 0,5 mm² hasta 18,7 x 18,7 mm²
Gama de componentes 0402 hasta PLCC44 incl. BGA, µBGA, Flip-Chip, TSOP,
QFP, SO hasta SO32, DRAM
Trama de patillas mín. 0,5 mm
Ancho de patillas mín. 0,2 mm
Trama bolita mín. 0,35 mm
Diámetro bolita mín. 0,2 mm
Campo visual 24,5 x 24,5 mm²
Tipo de iluminación Luz incidente (5 niveles de libre programación)
Instrucciones de servicio SIPLACE Serie-X 3 Datos técnicos de la máquina automática
A partir de la versión de software SR.605.xx 3.8 Vision system (Sistema óptico)
Edición 07/2008 ES
161
3.8.5 Cámara de componentes C&P, tipo 29, 27 x 27, digital
3.8.5.1 Estructura
3
Fig. 3.8 - 6 Cámara de componentes C&P, tipo 29, 27 x 27, digital
(1) Sistema óptico de la cámara de componentes e iluminación
(2) Amplificador de la cámara
(3) Mando de iluminación
3.8.5.2 Datos técnicos
3
Dimensiones del componente 0,3 x 0,3 mm² hasta 27 x 27 mm²
Gama de componentes 0201 hasta 27 x 27 mm²
PLCC, SO, QFP, TSDP, SOT, MELF, CHIP, IC, BGA
Trama de patillas mín. 0,3 mm
Ancho de patillas mín. 0,15 mm
Trama bolita mín. 0,25 mm para componentes < 18 x 18 mm²
0,35 mm para componentes ≥ 18 x 18 mm²
Diámetro bolita mín. 0,14 mm para componentes < 18 x 18 mm²
0,2 mm para componentes ≥ 18 x 18 mm²
Campo visual 32 x 32 mm²
Tipo de iluminación Luz incidente (5 niveles de libre programación)
3 Datos técnicos de la máquina automática Instrucciones de servicio SIPLACE Serie-X
3.8 Vision system (Sistema óptico) A partir de la versión de software SR.605.xx
Edición 07/2008 ES
162
3.8.6 Cámara - CO, estacionaria, P&P, tipo 33, 55 x 45, digital
3.8.6.1 Estructura
3
Fig. 3.8 - 7 Estructura de la cámara - CO, estacionaria, P&P , tipo 33, 55 x 45, digital
3.8.6.2 Datos técnicos
3
(1) Caja con cámara integrada y amplifica-
dor de la cámara
(2) Placa de vidrio - debajo plano de ilumi-
nación y plano óptico
Dimensiones del componente 0,5 x 0,5 mm² hasta 55 x 45 mm²
Gama de componentes 0402, MELF, SO, PLCC, QFP, condensadores electrolíticos,
BGA
Trama de patillas mín. 0,3 mm
Ancho de patillas mín. 0,15 mm
Trama bolita mín. 0,35 mm
Diámetro bolita mín. 0,2 mm
Campo visual 65 x 50 mm²
Tipo de iluminación Luz incidente (6 niveles de libre programación)
