3 Datos técnicos de la máquina automática I nstrucciones de servicio SIPLACE Serie-X 3.9 Alimentadores-X para el carro de componentes de la seri e-X SIPLACE A partir de la versión de software SR.605.xx Edición 07/2008 ES…

100%1 / 498
Instrucciones de servicio SIPLACE Serie-X 3 Datos técnicos de la máquina automática
A partir de la versión de software SR.605.xx 3.9 Alimentadores-X para el carro de componentes de la serie-X SIPLACE
Edición 07/2008 ES
175
3.9.2.6 Alimentador de cinta 44 mm X
3

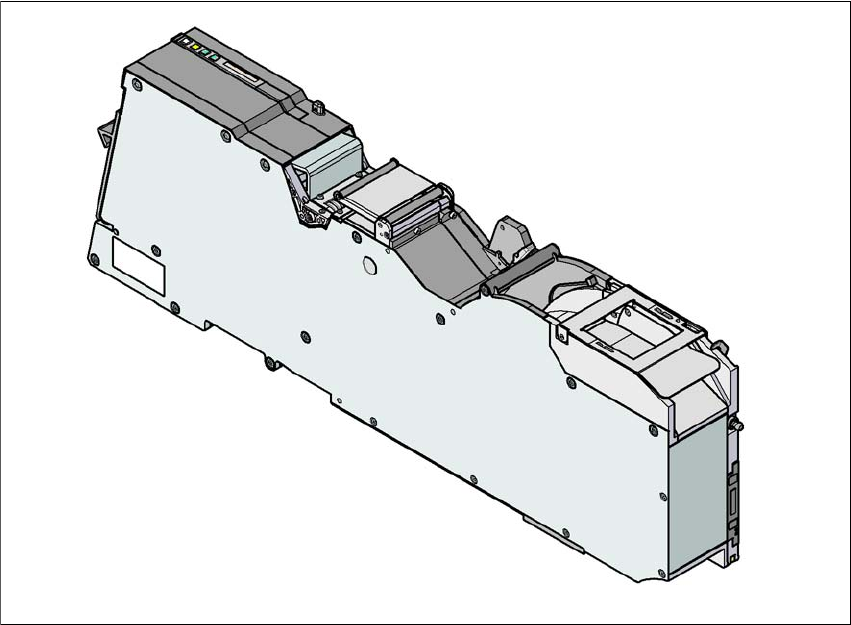

Fig. 3.9 - 8 Alimentador de cinta 44 mm X
3
3
3
3
Alimentador de cinta 44 mm X Artículo N° 00141275-xx
Alimentador de cinta 44 mm X con sensor de
empalme
Artículo N° 00141295-xx
Ancho 58,0
Posiciones de alimentador ocupadas 5
Ancho de paso de transporte De 4 mm hasta 52 mm en pasos de 4 mm
Tiempo de cambio para la cinta < 45 s
Tiempo de cambio del alimentador preequipado
en la máquina automática
≤ 8 s
3 Datos técnicos de la máquina automática Instrucciones de servicio SIPLACE Serie-X
3.9 Alimentadores-X para el carro de componentes de la serie-X SIPLACE A partir de la versión de software SR.605.xx
Edición 07/2008 ES
176
3.9.2.7 Alimentador de cinta 56 mm X
3
Fig. 3.9 - 9 Alimentador de cinta 56 mm X
3
3
3
Alimentador de cinta 56 mm X Artículo N° 00141276-xx
Alimentador de cinta 56 mm X con sensor de
empalme
Artículo N° 00141296-xx
Ancho 69,8
Posiciones de alimentador ocupadas 6
Ancho de paso de transporte De 4 mm hasta 64 mm en pasos de 4 mm
Tiempo de cambio para la cinta < 45 s
Tiempo de cambio del alimentador preequipado
en la máquina automática
≤ 8 s
Instrucciones de servicio SIPLACE Serie-X 3 Datos técnicos de la máquina automática
A partir de la versión de software SR.605.xx 3.9 Alimentadores-X para el carro de componentes de la serie-X SIPLACE
Edición 07/2008 ES
177
3.9.2.8 Alimentador de cinta 72 mm X
3
Fig. 3.9 - 10 Alimentador de cinta 72 mm X
3
3
3
Alimentador de cinta 72 mm X Artículo N° 00141277-xx
Alimentador de cinta 72 mm X con sensor de
empalme
Artículo N° 00141297-xx
Ancho 81,6
Posiciones de alimentador ocupadas 7
Ancho de paso de transporte De 4 mm hasta 80 mm en pasos de 4 mm
Tiempo de cambio para la cinta < 45 s
Tiempo de cambio del alimentador preequipado
en la máquina automática
≤ 8 s
