Instrucciones de servicio SIPLACE Serie-X 4 Instalación y puesta en servicio
A partir de la versión de software SR.605.xx 4.3 Instalación de la máquina automática
Edición 07/2008 ES
305
4.3.16.3 Alinear la máquina automática respecto a la línea
→ Posicione la máquina automática con el carro elevador de horquilla en el espacio libre de la
línea.
ADVERTENCIA 4
Baje lentamente la máquina automática. Mientras tanto una segunda persona controla que
las patas de la máquina se apoyen al mismo tiempo en el suelo. Una carga asimétrica y rá-
pida de las patas de la máquina causa la deformación de la fijación de las mismas.
4
4.3.16.4 Alinear la máquina automática con el sistema aerodeslizador de transporte
→ Coloque debajo del bastidor de la máquina cuatro cojines neumáticos del sistema aerodes-
lizador de transporte.
→ Eleve la máquina automática y céntrela respecto a la línea.
→ Controle la distancia al sistema de transporte de TCI de la máquina automática adyacente.
Esta debe tener un valor entre 1 mm y 3 mm.
→ Baje la máquina automática.
4

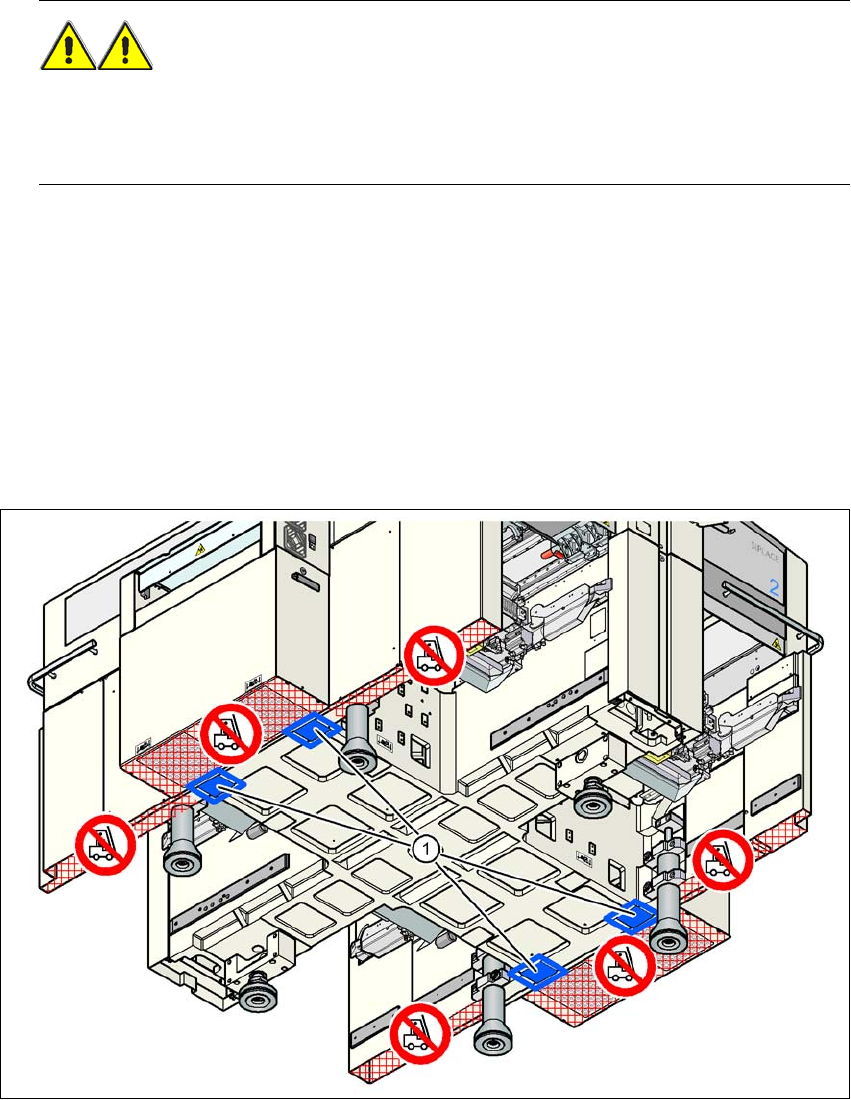

Fig. 4.3 - 29 Posiciones de apoyo para el sistema aerodeslizador de transporte
(1) Superficies de apoyo para el sistema aerodeslizador de transporte
4 Instalación y puesta en servicio Instrucciones de servicio SIPLACE Serie-X
4.3 Instalación de la máquina automática A partir de la versión de software SR.605.xx
Edición 07/2008 ES
306
4.3.17 Ajuste final de la máquina automática
→ Coloque el nivel de burbuja en la zona de colocación 1 en dirección X y Y sobre las partes
laterales del sistema de transporte de TCI (ver Fig. 4.3 - 30
). El ancho del transporte de TCI
está ajustado:
Transporte sencillo 210 mm
Transporte doble, pista 1 100 mm
Transporte doble, pista 2 210 mm 4
INDICACIÓN: 4
En el transporte doble coloque siempre el nivel de burbuja para el ajuste en dirección-X siem-
pre sobre la parte lateral exterior de la máquina automática.
→ Mida la distancia entre el borde superior de la correa de transporte de tarjetas de circuitos
impresos y el fondo. Esta distancia debe tener un valor de 800 mm, 900 mm, 930 mm ó 950
mm.
4

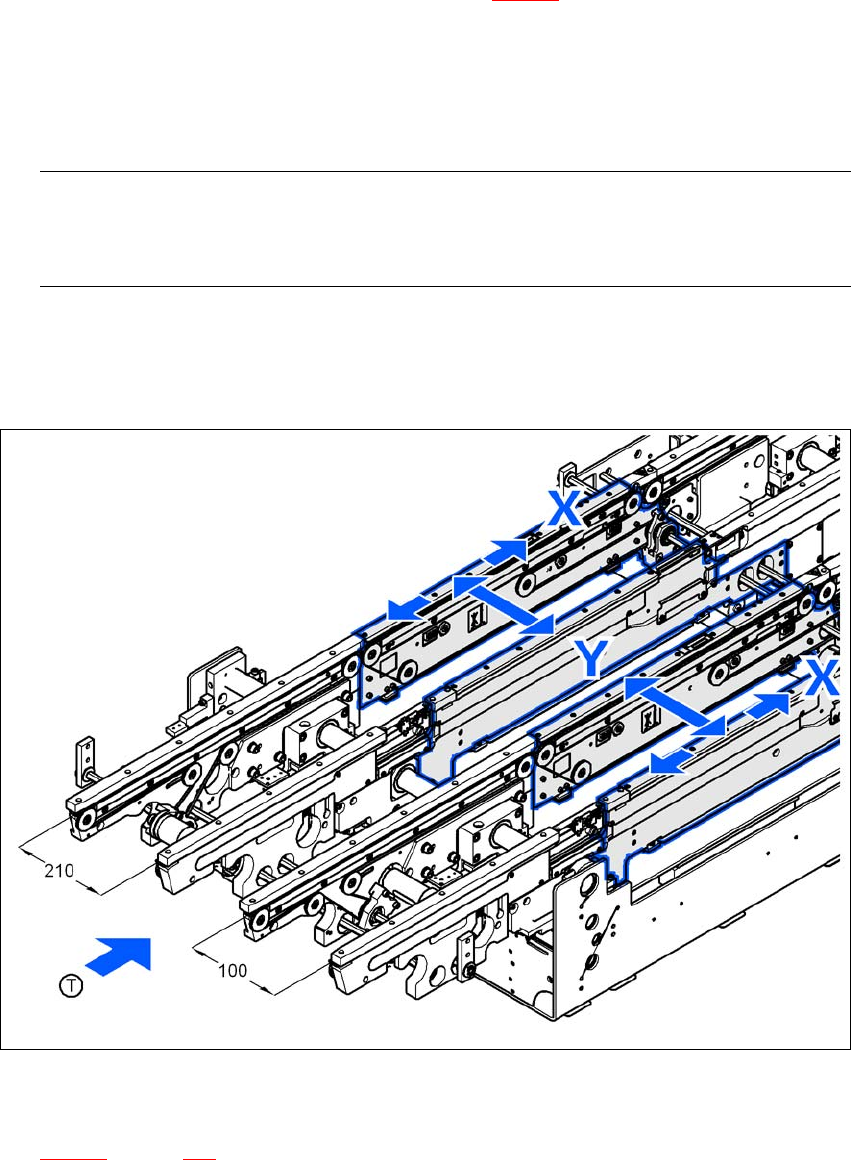

Fig. 4.3 - 30 Ajustar la máquina automática en dirección-X y -Y
→ Ajuste con la llave de boca - entrecaras 36 el tornillo de ajuste M24x2x120 (pos. 1 en la Fig.
4.3 - 31
, página 307) de forma que para la altura de transporte de TCI exigida la burbuja del
nivel de la máquina no indique desviaciones del punto cero.
Instrucciones de servicio SIPLACE Serie-X 4 Instalación y puesta en servicio
A partir de la versión de software SR.605.xx 4.3 Instalación de la máquina automática
Edición 07/2008 ES
307
4
Fig. 4.3 - 31 Ajustar la altura de las patas exteriores de la máquina
(1) Tornillo M24x2x120 para el ajuste de altura
(2) Pata exterior de la máquina
(3) Pieza de apriete
(4) Tornillo de hexágono interior M 24x90
→ Controle la altura de transporte de TCI exigida.
→ Si la máquina automática está alineada, apriete con la llave dinamométrica los tornillos de
hexágono interior M24x90 (pos. 4) para bloquear las piezas de fijación en todas las patas ex-
teriores de la máquina (pos. 3).
INDICACIÓN 4
El par de apriete tiene un valor de 130 Nm. Con pares de apriete inferiores la máquina auto-
mática puede tender a vibrar.
