Instrucciones de servicio SIPLACE Seri e-X 4 Instalación y puesta en servicio A partir de la versión de software SR.605.xx 4.3 Instalación de la máquina automática Edición 07/2008 ES 293 → Fije la chap a lateral con 6 to…

100%1 / 498
4 Instalación y puesta en servicio Instrucciones de servicio SIPLACE Serie-X
4.3 Instalación de la máquina automática A partir de la versión de software SR.605.xx
Edición 07/2008 ES
292
4.3.11.3 Unidad Box-PC X2, X3 y X4 - conexiones de enchufe en la cara posterior
4
4
4.3.11.4 Montar la unidad Box-PC
→ Establezca las conexiones de enchufe en la cara posterior de la unidad Box-PC (ver apartado
4.3.11.3
, página 292).
→ Levante con cuidado la unidad Box-PC sobre el carril en el grupo adosado.
→ Observe que no se aplaste ningún cable.
→ Empuje hasta el tope la unidad Box-PC en el grupo adosado.
→ Establezca las conexiones de enchufe en la cara frontal de la unidad Box-PC (ver apartado
4.3.11.2
, página 291).
→ Fije los cables en la cara frontal con sujetacables.
→ Asegure la unidad Box-PC con el tornillo cilíndrico.
→ Fije el cable de puesta a tierra en las puertas (pos. 2 en la Fig. 4.3 - 15
, página 284), como
se representa en la Fig. 4.3 - 16
en la página 287.
→ Bloquee las puertas.
INDICACIÓN 4
En las máquinas automáticas X2 continúe con el apartado 4.3.11.5
"Montaje de las chapas late-
rales".
En las máquinas automáticas X3 y X4 continúe con el apartado 4.3.12
"Instalar la unidad de
ejes" en la página 293.
4.3.11.5 Montaje de las chapas laterales
→ Fije el cable de puesta a tierra en cada chapa lateral (pos. 6 en la Fig. 4.3 - 15, página 284),
como se representa en la Fig. 4.3 - 16
en la página 287.
Unidad Box-PC,
cara posterior
(Fig. 4.3 - 19
, página
290
)
enchufe
Cable de conexión Indicación
Enchufe Cable
PE1
Bobina de
cable
Cable de puesta a tie-
rra
Fijar según la Fig. 4.3 - 16
,
página 287
X1rz X1rz 03051757 Insertar hasta el tope
X3rz X3rz 03050907 Insertar hasta el tope
X1pd X1pd 03051751 Insertar hasta el tope
X2pd X2pd 03051752 Insertar hasta el tope
X3pd X3pd 03051753 Insertar hasta el tope
X4pd X4pd 03051754 Insertar hasta el tope
Instrucciones de servicio SIPLACE Serie-X 4 Instalación y puesta en servicio
A partir de la versión de software SR.605.xx 4.3 Instalación de la máquina automática
Edición 07/2008 ES
293
→ Fije la chapa lateral con 6 tornillos cilíndricos en el bastidor de la máquina.
→ Continúe con el apartado 4.3.13
"Montar la lámpara de aviso", página 295.
4.3.12 Instalar la unidad de ejes

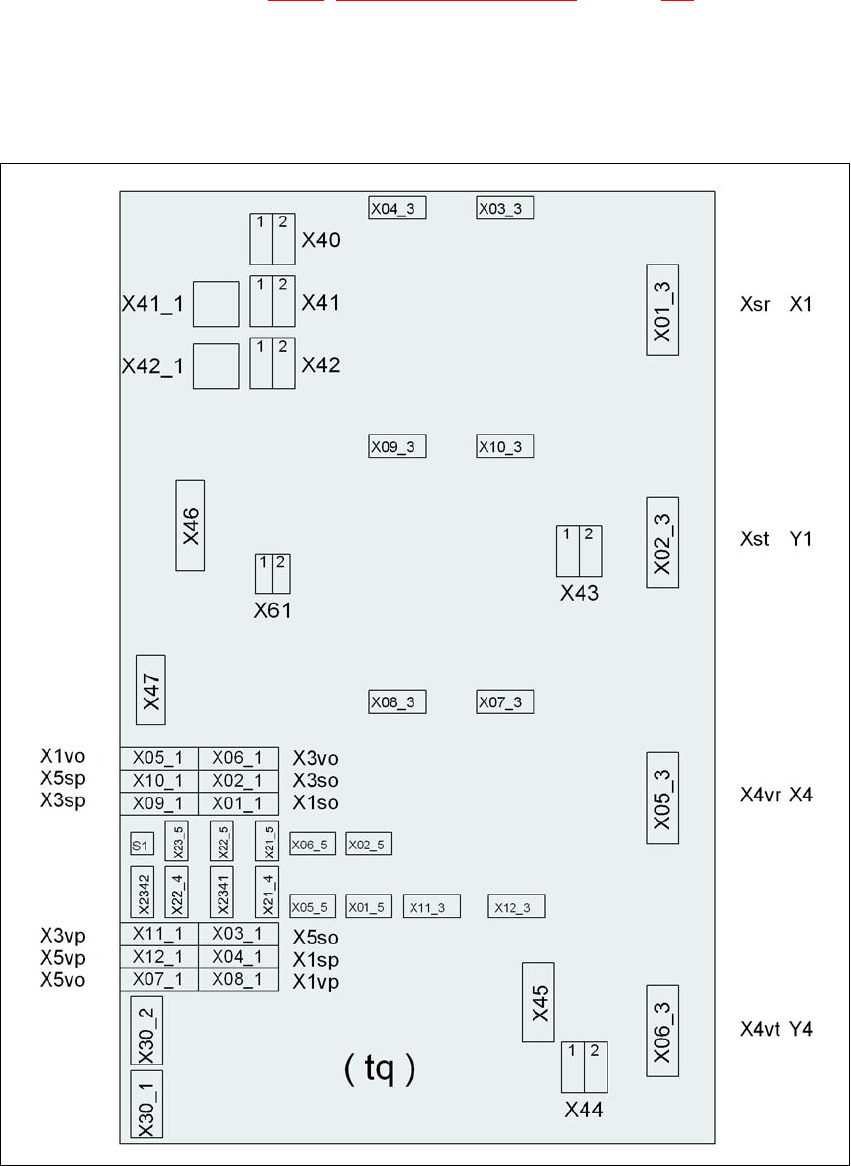

4.3.12.1 Unidad de ejes X3, X4 (portal 1 y portal 4) - puntos de conexión eléctrica
4
Fig. 4.3 - 20 Unidad de ejes X3, X4 (portal 1 y portal 4), cara posterior - conectar el enchufe
Enchufe
Enchufe
Enchufe
4 Instalación y puesta en servicio Instrucciones de servicio SIPLACE Serie-X
4.3 Instalación de la máquina automática A partir de la versión de software SR.605.xx
Edición 07/2008 ES
294
4.3.12.2 Unidad de ejes X3, X4 (portal 1 y portal 4) - conectar el enchufe
→ Conectar los cables eléctricos según el siguiente esquema:
4
Unidad de ejes
Enchufe
Cable de conexión Indicación
Enchufe Cable
X41_1tq X41_1tq 03050919 Encajar el enchufe
X42_1tq X42_1tq 03050919 Encajar el enchufe
X45tq X45tq 03050920-W1 Encajar el enchufe
X46tq X46tq
03050920-W2
03050920-W3
Encajar el enchufe
X47tq X47tq
03050920-W4
03050920-W5
Encajar el enchufe
X01_3tq X4sr 03050881 Encajar el enchufe
X02_3tq X4st 03050882 Encajar el enchufe
X05_3tq X4vr 03050911 Encajar el enchufe
X06_3tq X4vt 03050912 Encajar el enchufe
X01_1tq X1so 03009771 Insertar hasta el tope
X02_1tq X3so 03009772 Insertar hasta el tope
X03_1tq X5so 03009773 Insertar hasta el tope
X04_1tq X1sp 03009774 Insertar hasta el tope
X05_1tq X1vo 03009831 Insertar hasta el tope
X06_1tq X3vo 03009832 Insertar hasta el tope
X07_1tq X5vo 03009833 Insertar hasta el tope
X08_1tq X1vp 03009834 Insertar hasta el tope
X09_1tq X3sp 03009775 Insertar hasta el tope
X10_1tq X5sp 03009776 Insertar hasta el tope
X11_1tq X3vp 03009835 Insertar hasta el tope
X12_1tq X5vp 03009836 Insertar hasta el tope
X03_3tq X03_3tq 03050883 Encajar el enchufe
X04_3tq X04_3tq 03050884 Encajar el enchufe
X07_3tq X07_3tq 03050913 Encajar el enchufe
X08_3tq X08_3tq 03050914 Encajar el enchufe
