2 Seguridad de servicio Instrucciones de servicio SIPLACE Serie-X 2.10 Bloqueo de la máquina automática y colocación de avisos de adver tencia A partir de la versión de software SR.605.xx Edición 07/2008 ES 98 2.9.3 Rela…
Instrucciones de servicio SIPLACE Serie-X 2 Seguridad de servicio
A partir de la versión de software SR.605.xx 2.9 Estado energético de la máquina aut. después desconectar el interruptor principal
Edición 07/2008 ES
97
La siguiente tabla indica las tensiones de grupos constructivos cuando se acciona el interruptor
principal, pero la máquina automática permanece conectada a la red.
2
2.9.2 Interruptor principal accionado - Máquina automática desconectada de la
red
La máquina automática está exenta de energía eléctrica excepto pequeñas tensiones residuales
en el inserto de alimentación de corriente.
Grupo constructivo Tensión
Campo de bornes X100
Filtro de red Z1
Bornes L1, L2, L3
3 x 200 V CA
3 x 208 V CA
3 x 230 V CA
3 x 380 V CA
3 x 400 V CA
3 x 415 V CA
Enchufe de servicio X102
115 V CA
120 V CA
130 V CA
220 V CA
230 V CA
240 V CA
Fusible automático F1
115 V CA
120 V CA
130 V CA
220 V CA
230 V CA
240 V CA
Interruptor principal Q1
Bornes L1, L2, L3
3 x 200 V CA
3 x 208 V CA
3 x 230 V CA
3 x 380 V CA
3 x 400 V CA
3 x 415 V CA
Interruptor principal Q1
Bornes T1, T2, T3
0 V CA
Inserto de alimentación de corriente
(ver pos. 5 en la Fig. 2.7 - 2
, página 90)
Hembrilla de prueba X11
GND X12
Hembrilla de prueba X13_1
Hembrilla de prueba X13_4
GND X13_7
< 10 V CC
< 10 V CC
< 10 V CC
2 Seguridad de servicio Instrucciones de servicio SIPLACE Serie-X
2.10 Bloqueo de la máquina automática y colocación de avisos de advertencia A partir de la versión de software SR.605.xx
Edición 07/2008 ES
98
2.9.3 Relación de aire comprimido en la máquina automática después de accionar
el interruptor principal
Al accionar el interruptor principal (pos. 1 en la Fig. 2.9 - 1, página 93) o en un fallo de alimenta-
ción de la red de la máquina automática, la válvula principal Y1- de accionamiento eléctrico - cie-
rra la unidad de aire comprimido (pos. 1 en la Fig. 2.8 - 1
, página 92). La presión cae en un lapso
de 5 seg. a un valor de 0 MPa (0 bares).
2.10 Bloqueo de la máquina automática y colocación de
avisos de advertencia
2.10.1 Tarea y objetivo
Antes de ejecutar cualquier tipo de trabajo de servicio y mantenimiento en la máquina automática,
ésta se debe asegurar contra una reconexión y se deben colocar avisos de advertencia. Si usted
cumple estrictamente la forma de proceder descrita se excluye el peligro de lesiones para los co-
laboradores.
INDICACIÓN Este procedimiento contiene las exigencias mínimas para el bloqueo o la coloca-
ción de avisos de advertencia en los trabajos de mantenimiento y servicio en las máquinas auto-
máticas. Medidas adicionales de seguridad para finalizar el trabajo pueden ser especificadas por
el departamento de seguridad del trabajo, los encargados de seguridad, el comité de seguridad
y el departamento de salud. 2
2.10.2 Descripción
Cumpla la forma de proceder descrita a continuación cuando desea liberar o regular la energía
en la máquina automática.
→ Informe a todos los colaboradores afectados.
→ Desconecte la máquina automática y todos los equipos anexos. Ejecute el proceso de des-
conexión de forma normal:
– Accione el pulsador de PARADA.
– Desconectar el ordenador de mando.
– Desconecte la máquina automática con el interruptor principal.
→ Separe la máquina automática de todas las fuentes de energía:
– Interrumpa la alimentación de aire comprimido.
– Interrumpa la alimentación de red.
Instrucciones de servicio SIPLACE Serie-X 2 Seguridad de servicio
A partir de la versión de software SR.605.xx 2.10 Bloqueo de la máquina automática y colocación de avisos de advertencia
Edición 07/2008 ES
99
→ Bloquee las instalaciones.
– Coloque un cierre donde sea posible, como por ejemplo en el guardamotor.
2

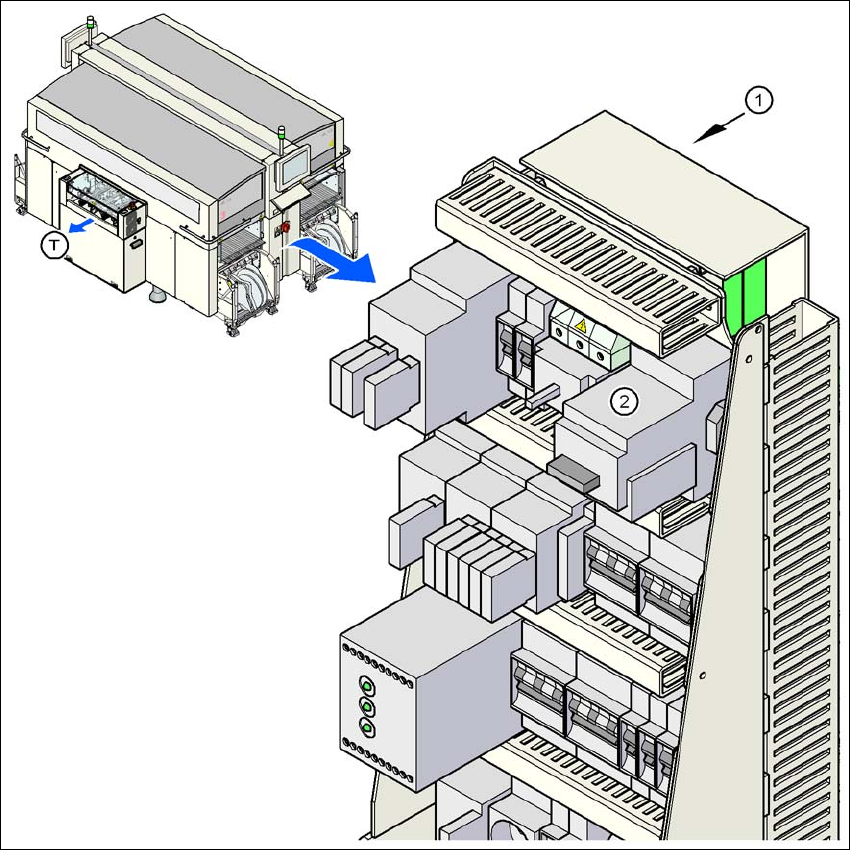

Fig. 2.10 - 1 Posición del guardamotor
2
(1) Alimentación de corriente
(2) Guardamotor
(T) Dirección de transporte de las tarjetas de circuitos impresos
