5 Tareas para los operadores Instrucciones de servicio SIPLACE Serie-X 5.6 Equipar los alimentadores A partir de la versión de software SR.605.xx Edición 07/2008 ES 344 → Siga empujando co n cuidado el aliment ador , has…
Instrucciones de servicio SIPLACE Serie-X 5 Tareas para los operadores
A partir de la versión de software SR.605.xx 5.6 Equipar los alimentadores
Edición 07/2008 ES
343
5.6.3.2 Colocar el alimentador-X en la mesa de componentes
5

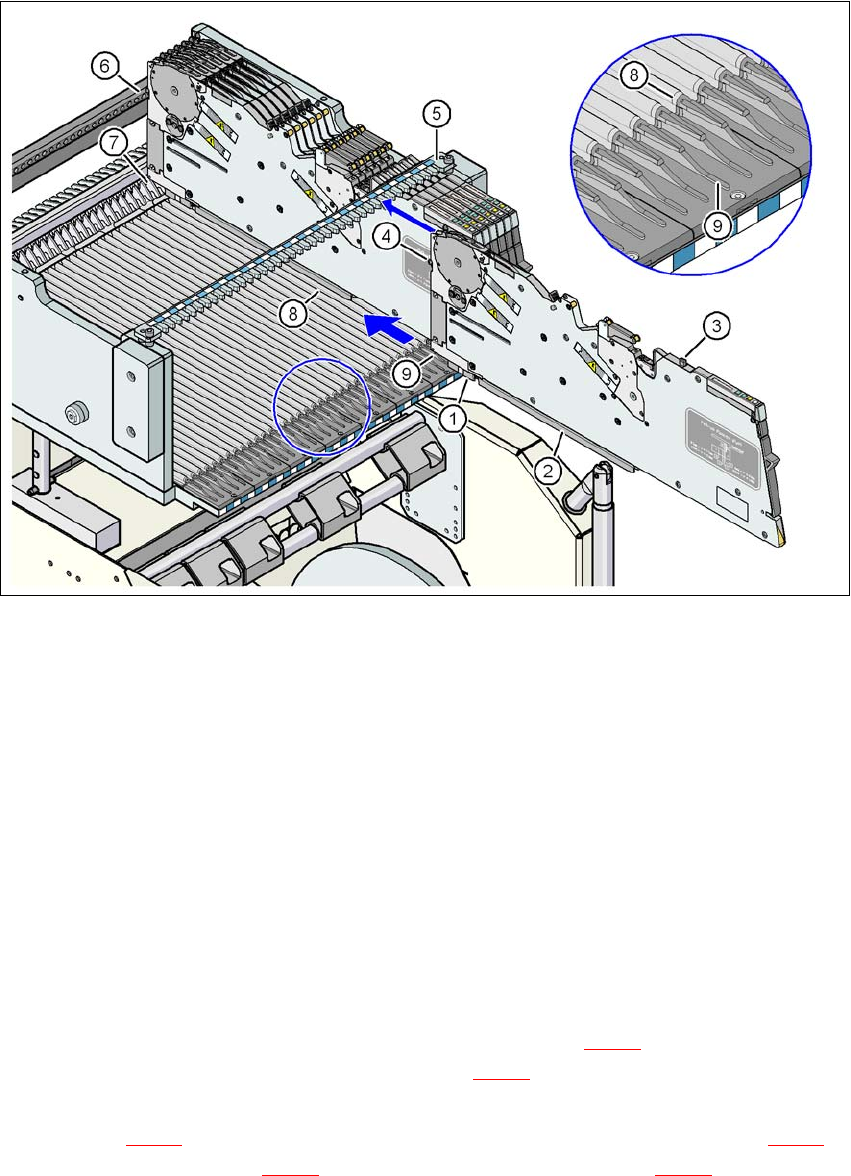

Fig. 5.6 - 3 Colocar el alimentador-X en la mesa de componentes
(1) Guía de deslizamiento delantera del alimentador-X
(2) Guía de deslizamiento trasera del alimentador-X
(3) Perno de centrar "atrás" en el alimentador-X
(4) Perno de centrar "delante" en el alimentador-X
(5) Entalladuras en la regleta de centrado para el alojamiento del perno de centrado "atrás"
(6) Agujeros de centrado en la mesa de componentes para el alojamiento del perno de centrado
"delante"
(7) Trinquetes de bloqueo
(8) Perfil guía de la mesa de componentes (Ωperfil)
(9) Elemento auxiliar de entrada para el alimentador
5
→ Coloque la guía de deslizamiento delantera (pos. 1 en la Fig. 5.6 - 3) del alimentador sobre
el elemento auxiliar de entrada (pos. 9 en la Fig. 5.6 - 3
) de mesa de componentes.
→ Mantenga el alimentador vertical y desplácelo hacia delante a lo largo del perfil guía (pos. 8
en la Fig. 5.6 - 3
). El alimentador se desliza con la guía delantera (pos. 1 en la Fig. 5.6 - 3) y
trasera (pos. 2 en la Fig. 5.6 - 3
) sobre el perfil guía (pos. 8 en la Fig. 5.6 - 3).
5 Tareas para los operadores Instrucciones de servicio SIPLACE Serie-X
5.6 Equipar los alimentadores A partir de la versión de software SR.605.xx
Edición 07/2008 ES
344
→ Siga empujando con cuidado el alimentador, hasta que desaparezca el perno de centrar "de-
lante" (pos. 4 en la Fig. 5.6 - 3
, página 343) en el agujero de centrado (pos. 6 en la Fig. 5.6 -
3, página 343).
→ Observe en ello el perno de centrar "atrás" (pos. 3 en la Fig. 5.6 - 3
, página 343) del alimen-
tador. Este debe deslizarse sin problema alguno en la entalladura (pos. 5) de la regleta de
centrado, de lo contrario el alimentador no se encuentra en posición vertical sobre la mesa
de componentes o no se colocó de forma correcta sobre el perfil guía (pos. 8 en la Fig. 5.6 -
3, página 343).
→ En la posición tope del alimentador encaja el trinquete de bloqueo (pos. 7 en la Fig. 5.6 - 3
,
página 343
) en el rodillo de bloqueo del alimentador (pos. 1 en la Fig. 3.9 - 1, página 168).
En caso que Ud. haya olvidado engatillar el asidero de extracción (pos. 1 en la Fig. 5.6 - 2
,
página 342
) después de unos segundos se ilumina en el panel de control del alimentador la
visualización de estado en color rojo. En la visualización LCD aparece el mensaje de error
"Handle --->>" (ver Fig. 5.7 - 1
, página 353).
→ Engatille el asidero de extracción (pos. 1 en la Fig. 5.6 - 2
, página 342). La visualización
de estado del alimentador se ilumina ahora en color verde y el alimentador se encuentra
en disposición de servicio. En la visualización LCD se puede leer de nuevo el número
de pista y la anchura de paso de transporte.
5.6.4 Colocar la cinta de componentes en el alimentador-X
5.6.4.1 Controlar el alimentador de cinta-X
→ Cuando Ud. coloca la cinta en el alimentador, controle primero si se encuentran compo-
nentes en la zona de la ventana de recogida (pos. 2 en la Fig. 5.6 - 5
, página 346).
→ En todos los casos retire posibles componentes, ya que éstos pueden ocasionar fallos.
5.6.4.2 Preparar la cinta de componentes para colocarla
→ Controle que la cinta al comienzo presente un canto de corte recto.
→ Si los agujeros de transporte están rasgados o doblados, corte esta parte de la cinta.
→ Observe además que en la película de cubierta no esté adherida ninguna tira adhesiva.
→ Retire de la cinta aprox. 30 cm de película de cubierta cuando con ello no se libera nin-
gún componente.
INDICACIÓN 5
Utilice un enhebrador de cinta SMD cuando no se dispone de suficiente película de cubierta
para que ningún componente se pierda:
para la cinta de 8 mm: artículo N° 00355265-xx
para la cinta de 12 mm: artículo N° 00356342-xx
→ Acorte la cinta con la bolsa - CO libre en aprox. 3 cm.
Instrucciones de servicio SIPLACE Serie-X 5 Tareas para los operadores
A partir de la versión de software SR.605.xx 5.6 Equipar los alimentadores
Edición 07/2008 ES
345
→ Retire los componentes de la bolsa de cinta abierta.
→ Pliegue la película de cubierta alrededor del canto de cinta delantero a lo largo de la cara
inferior de la cinta.
5.6.4.3 Colocar la cinta de componentes en el alimentador-X
5

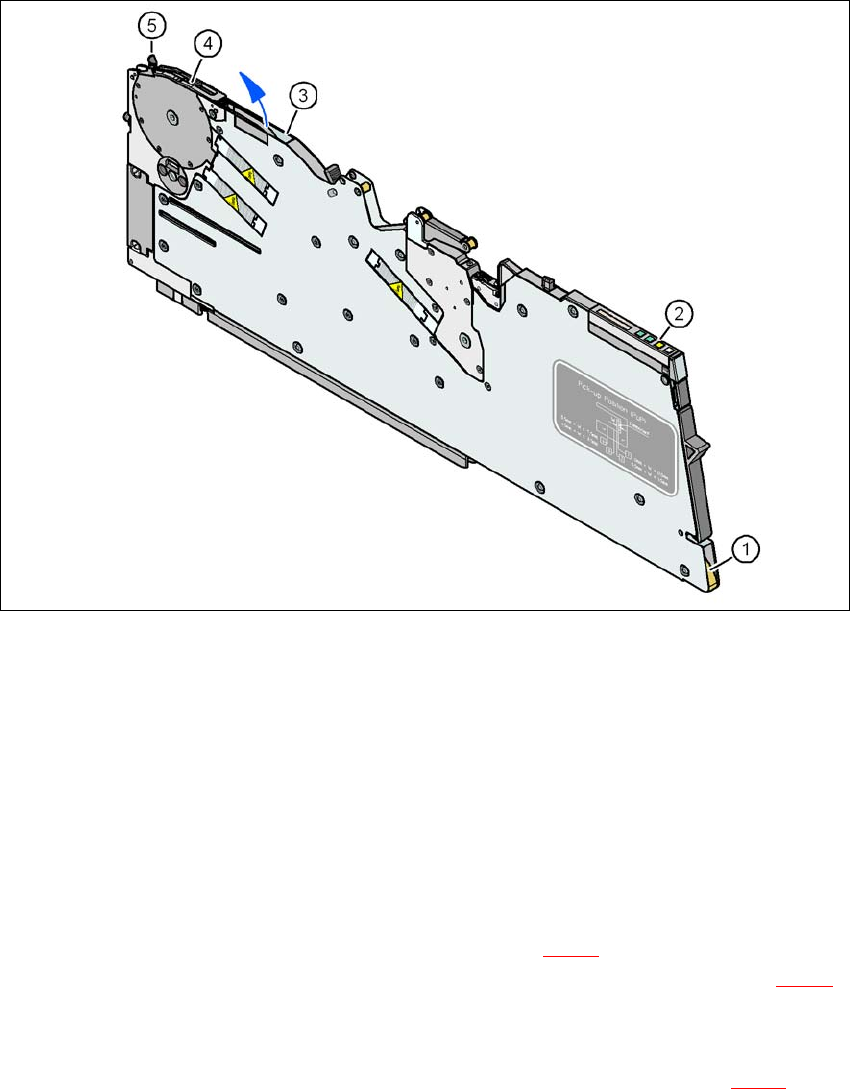

Fig. 5.6 - 4 Colocar la cinta de componentes
(1) Agujero de entrada del canal guía de cinta
(2) Panel de mando
(3) Agujero de salida del canal guía de cinta
(4) Ventana de recogida
(5) Palanca para elevar la ventana de recogida
5
→ Tome la cinta de forma que los agujeros de transporte, visto en dirección de transporte, se
encuentren al lado izquierdo.
→ Pase la cinta por el agujero de entrada (pos. 1 en la Fig. 5.6 - 4
) del canal guía de cinta y
continúe hasta que la cinta salga por el agujero de salida de cinta (pos. 3 en la Fig. 5.6 - 4
).
→ Extraiga la cinta hacia arriba y pliegue hacia atrás la película de cubierta en la parte superior
de la cinta.
→ Pase el inicio de la cinta por debajo de la ventana de recogida (pos. 2 en la Fig. 5.6 - 5
) hasta
que la cinta llegue a la rueda de espigas.
