Instrucciones de servicio SIPLACE Serie-X 5 Tareas para los operadores A partir de la versión de software SR.605.xx 5.5 Ejecutar una ronda de control Edición 07/2008 ES 339 5.5.7 Utilizar semiejes p ara rollos de cint a …
5 Tareas para los operadores Instrucciones de servicio SIPLACE Serie-X
5.5 Ejecutar una ronda de control A partir de la versión de software SR.605.xx
Edición 07/2008 ES
338
5.5.6 Colocar chapas separadoras en el contenedor de cinta
→ La chapa separadora tiene diferentes aristas y puede colocarse de dos formas en el conte-
nedor de cinta. Cuando se utilizan semiejes la chapa separadora tiene las entalladuras para
los semiejes indicando hacia arriba (ver la pos. 4 en la Fig. 5.5 - 4
). Cuando Ud. no utiliza
semiejes, la arista redondeada de la chapa separadora indica hacia arriba (ver la pos. 5 en
la Fig. 5.5 - 4
).
→ Coloque las chapas separadoras, como se ve en la Fig. 5.5 - 4
y tenga en cuenta que la me-
nor división del contenedor de cinta es una división 2x. Así evita errores de dotación.
→ Controle que las chapas separadoras tomen la misma posición de enclavamiento en las tres
regletas guía. En caso contrario la chapa separadora se atasca o se dobla.
5

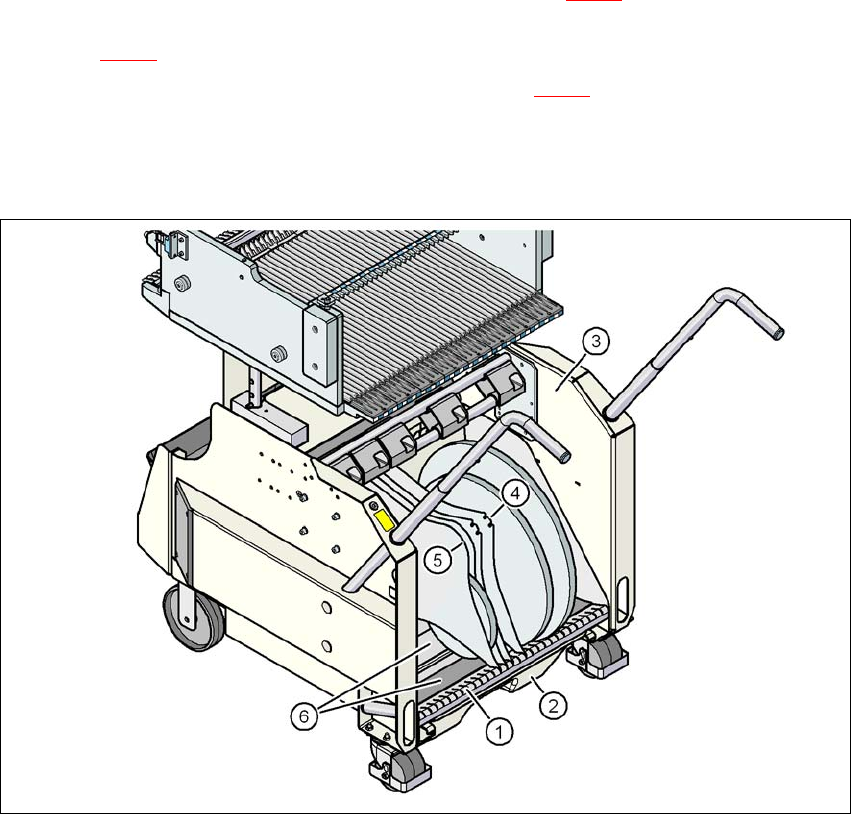

Fig. 5.5 - 4 Chapas separadoras en el contenedor de cinta
(1) Regleta guía para las chapas separadoras
(2) Recipiente de desechos de cinta
(3) Contenedor de cinta
(4) Posición de la chapa separadora cuando se utilizan semiejes
(5) Posición de la chapa separadora cuando no se utilizan semiejes
(6) Apoyos de deslizamiento para los rollos de cinta
Instrucciones de servicio SIPLACE Serie-X 5 Tareas para los operadores
A partir de la versión de software SR.605.xx 5.5 Ejecutar una ronda de control
Edición 07/2008 ES
339
5.5.7 Utilizar semiejes para rollos de cinta grandes
→ Utilice semiejes en las chapas separadoras del carro de componentes SIPLACE HF para ro-
llos de cinta grandes.
INDICACIÓN 5
Nosotros aconsejamos utilizar semiejes para rollos de cinta con un diámetro > 15" (381 mm),
para garantizar la seguridad de servicio de los alimentadores S.
5

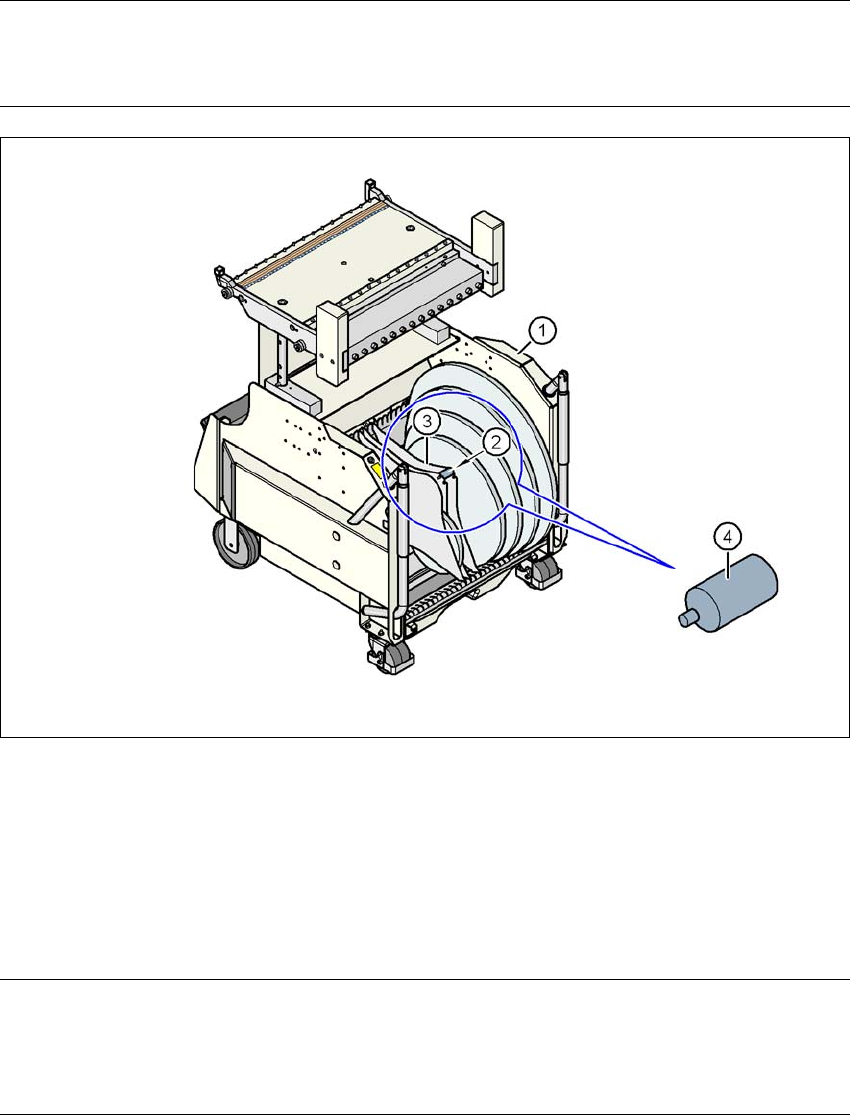

Fig. 5.5 - 5 Utilizar semiejes para carretes grandes
5
(1) Carro de componentes
(2) Posición de los semiejes
(3) Chapa separadora
(4) Semieje (aumentado)
5
INDICACIÓN: 5
En carros de componentes de la serie-X no necesita por regla general ningún semieje. Sin
embargo, si en el alimentador-X se presenta de forma creciente el mensaje de error "Timeout",
recomendamos a pesar de todo utilizar semiejes.
5 Tareas para los operadores Instrucciones de servicio SIPLACE Serie-X
5.6 Equipar los alimentadores A partir de la versión de software SR.605.xx
Edición 07/2008 ES
340
5.6 Equipar los alimentadores
5.6.1 Indicaciones para la manipulación de alimentadores
Los alimentadores son aparatos de precisión. Por esta razón trate con prudencia los alimentado-
res.
→ Evite que los alimentadores choquen contra obstáculos.
→ No deje caer los alimentadores.
→ Utilice para el mantenimiento solamente herramientas apropiadas.
5.6.2 Quitar los alimentadores-X de la mesa de componentes
5

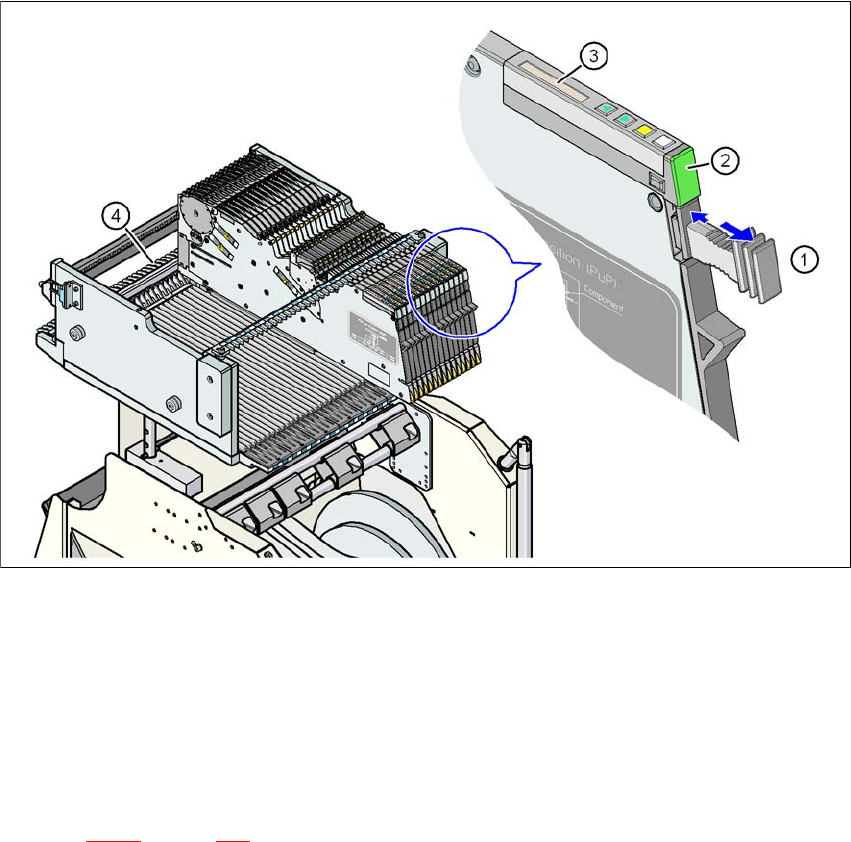

Fig. 5.6 - 1 Quitar los alimentadores-X de la mesa de componentes
(1) Asidero de extracción
(2) Visualización de estado
(3) Visualización LCD
(4) Trinquete para el bloqueo de los alimentadores-X
5
En estado de disposición de servicio la visualización de estado se ilumina en color verde (pos. 2
en la Fig. 5.6 - 1
, página 340) cuando el alimentador-X está contenido en el equipamiento actual.
